CMSV60R180S6ZD：DFN-8 8×8封装 全新一代 SJ MOSFET，重新定义高效能电源的密度极限
随着数据中心、电动汽车充电和可再生能源系统对功率密度与效率的要求持续加码，功率器件的每一次封装与技术创新都成为系统突破的关键。CMSV60R180S6ZD 正是为此而生——它集成先进的超结技术，并采用先进的 DFN-8 8×8无引脚封装，为硬开关和软开关拓扑带来前所未有的性能平衡，助力工程师打造更小、更冷、更可靠的高频电源方案。
一、关于DFN-8 8×8：小封装蕴藏大能量

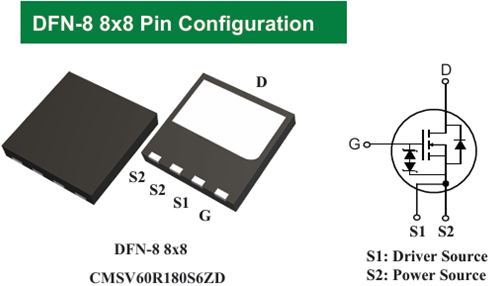

DFN-8 8×8是Cmos专为高压超结 MOSFET 优化的小体积表面贴装封装，无引脚设计彻底消除了传统引线寄生效应。其典型占板面积仅约8mm×8mm，高度控制在1mm 以内，较 TO-263缩减近 60% 的 PCB 空间，却凭借底部大面积散热裸铜焊盘，实现仅 0.69℃/W 的超低结壳热阻。该封装爬电距离与电气间隙满足工业级加强绝缘要求，非常适合紧凑型高密度功率变换级，可直接贴装于铝基板或埋铜陶瓷板，进一步压缩热环路体积。
二、产品关键参数
· 漏源耐压 VDS：600V，留有充足降额余量应对母线瞬态过冲
· 最大导通电阻 RDS(on),max：180mΩ，在高温下仍保持极低增量，传导损耗显著降低
· 快速体二极管：优化了漏源体二极管，反向恢复电荷得到有效控制，从根源上抑制桥臂直通噪声和 EMI
· 栅极电荷Qg：与输出电容Coss 均深度优化，配合低寄生封装，开关过渡时间缩短，轻松支撑 200kHz–500kHz 高频运行。
· 米勒效应应对：优秀的低反向传输电容（Crss），该器件开关速度极快。有效避免了器件在桥式电路（如半桥LLC、全桥整流电路）中，因为高dv/dt引起的误导通。
三、产品电路设计指南
要在应用中完全释放 CMSV60R180S6ZD 的潜力，PCB 级设计需遵循以下关键实践：
1. 驱动环路最小化
DFN-8 8×8 的栅极与开尔文源极焊盘紧邻，建议将栅极驱动器布置在距离器件 5mm 以内，并利用开尔文连接分离功率地与信号地，消除源极共用的地弹现象。驱动电压推荐 0/12V，必要时增加外部栅极电阻（2.2Ω–5.1Ω）调节 dv/dt，平衡效率与 EMI。
2. 热管理与 PCB 布局
充分利用封装底部大焊盘，在焊盘正下方布置直径 0.3–0.4mm 的密集散热过孔阵列，将热量快速传导至内层或背面铜箔。若用于无散热器场景，建议最小敷铜面积不小于 6cm²；配合散热器时采用导热硅脂/相变材料直接接触封装顶部塑封体，可获得更好的功率循环寿命。
3. 功率回路优化
将输入去耦MLCC和高频直流支撑电容紧靠漏极与源极焊盘，形成最小的功率回路面积。在非软性控制的半桥或全桥拓扑中，利用快速体二极管特性可省去外部 SiC 肖特基反并联管，仅需在 PCB 上预留 RC 缓冲器位置以抑制振铃。
4. 保护策略
内置的增强 ESD 防护与坚固的雪崩耐受能力容许器件在苛刻瞬态下运行，但设计时仍应设置逐周期过流检测，并为栅极 TVS 钳位二极管预留位置。在Half-Bridge LLC谐振变换器中，快速体二极管特性，可避免硬换流时的电压尖峰，提升次级同步整流的安全工作区。
四、产品应用场景
CMSV60R180S6ZD 的均衡性能使其成为多领域功率变换器的理想核心开关：
1、服务器与数据通信电源
图腾柱 PFC + 半桥LLC 结构中，180mΩ 低导通电阻与快速体二极管极大降低整流级开关和导通损耗，助力实现80 PLUS Titanium，同时 DFN-8 8×8 低背特色使电源模块可内嵌于扁型机箱。
2、电动汽车车载充电机 (OBC) 与直流快充桩
三相 PFC 与高压 DC-DC 变压器初级，器件可直接并联扩流，低热阻封装通过底部大焊盘散热，满足车载严苛的体积与温度循环规范。
3、光伏与储能逆变器
升压 MPPT 和逆变全桥中，高频开关能力可减小磁件尺寸，快速体二极管降低续流反向恢复损耗，减少散热片重量，提升户外密封环境下的长期可靠性。
4、工业电机驱动与焊接电源
借助优异的短路耐受与宽安全工作区，适应硬开关变频启动和弧焊过程中的频繁过载，表面贴装工艺减少装配工时，适合大批量智能制造。
结语
选择 CMSV60R180S6ZD，不仅是选择一颗 600V/180mΩ MOSFET，更是选择一条通往更高频、更高功率密度、更快设计周期的便捷路径。DFN-8 8×8 封装的物理优势与 先进的SJ 技术内核深度耦合，使您的电源产品在效率、体积和成本之间取得黄金平衡。立即投入样品测试，让下一代高能效设计从蓝图走向现实。
