CMP30R019SD：超结工艺 +集成肖特基 —— 为高密度电源注入“零反向恢复”基因
在追求80 Plus Titanium效率和极致功率密度的电源设计中，传统超结 MOSFET 的体二极管反向恢复电荷一直是困扰工程师的痛点——反向恢复尖峰引发 EMI 恶化、增加开关损耗，甚至威胁桥臂可靠性。CMP30R019SD 正是为此而生，它将超结的低导通电阻与高性能肖特基二极管内置于同一芯片，以“一体集成”的架构重新定义功率器件的性能边界。
1.产品核心特性
1）高密度功率： 300V的耐压与75A（TC=25℃）的电流承载力，可从容应对高功率转化。
2）低内阻：导通电阻 RDS(on)低于 19 mΩ，降低通态损耗的同时，也减小散热器体积。
3）卓越的反向快恢复特性，内部集成肖特基二极管
a）正向压降 VSD 典型值0.83 V，远优于传统 PN 结体二极管，死区导通损耗更低。
b）反向恢复电荷Trr 典型值100nS，让开关过程更干脆。
4）极速开关性能：栅极电荷总量 Qg 优化，轻松实现 100 kHz~500 kHz 高频化设计，磁性元件小型化。
5）坚固的雪崩与安全工作区：强化的 UIS 能力，宽 SOA，适合 LLC、移相全桥等软开关及硬开关拓扑的严酷工况。
2.产品应用电路设计指南
1）移相全桥变换器（滞后桥臂）
拓扑痛点：滞后桥臂在轻载下难以实现 ZVS，体二极管进入硬反向恢复状态，极易引起环流尖峰，需额外并联外置肖特基二极管与钳位网络。
CMP30R019SD 解决方案：
· 器件本身即“MOSFET + 肖特基”二合一，外置并联肖特基直接省去，pcb 布线更简洁，成本与失效点减少。
· 内置肖特基反向恢复温升极低，滞后桥臂开关管的 dv/dt 应力得到有效控制，系统可靠性大幅提升。在 2.5 kW 充电模块中，轻松实现 98.2% 的峰值效率。
2）光伏微型逆变器与储能 DC/DC
在交错反激、全桥逆变等拓扑中，高频变压器漏感引起的次级整流管反向恢复会耦合到初级，引发电压尖峰。使用 CMP30R019SD 作为初级开关，其轻缓反向恢复使初级电压钳位负担骤减，有助于提升 MPPT 精度，同时降低开关损耗，将微型逆变器的欧洲加权效率推向更高台阶。
3）电机驱动三相逆变器
死区时间内，MOSFET 体二极管强制续流产生反向恢复损耗，并导致逆变器输出波形畸变。CMP30R019SD 低 Qrr、快恢复的特性允许工程师配置更短死区时间，从而改善电流波形正弦度，抑制转矩脉动；同时逆变级整体损耗下降，散热需求大幅降低，特别适合高精度伺服与 AGV 驱动。

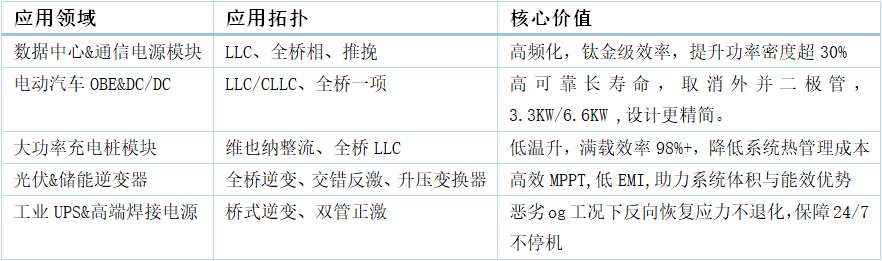

3. 典型应用场景
4. 总结
CMP30R019SD 通过超结 + 一体化肖特基的架构，彻底摆脱了体二极管反向恢复的桎梏，让电源设计工程师敢于向更高频率、更高效率、更小体积的领域挺进。不论是取代传统超结 MOSFET，还是精简外围电路，这款器件都能为您的新一代产品构建难以复制的核心竞争力。
重要声明 ：
上述资料仅供参考使用，用于协助 Cmos客户进行设计与研发。
Cmos有权在不事先通知的情况下，保留因技术革新而改变上述资料的权利。
Cmos产品全部经过出厂测试。 针对具体的实际应用，客户需负责自行评估，并确定是否适用。
Cmos对客户使用所述资源的授权仅限于开发所涉及Cmos产品的相关应用。
除此之外不得复制或展示所述资源， 如因使用所述资源而产生任何索赔、 赔偿、 成本、 损失及债务等， Cmos对此概不负责。
