CMSC7423B MOSFET —— 典型应用场景及电路拓扑
1、材料概述
随着便携设备、云计算和5G基础设施对功率密度的极致追求，工程师们亟需既能节省PCB空间、又能显著降低功耗的高密度功率器件。广东场效应半导体有限公司（简称Cmos）推出的CMSC7423B 是一款P沟道先进的沟槽工艺 MOSFET，凭借先进的芯片技术与封装优势，成为应对这些挑战的理想之选。
2、核心参数

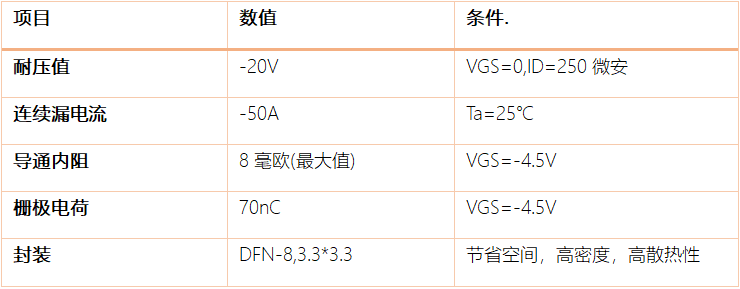

一、产品核心参数
这些参数组合在一起，让 CMSC7423B 能够在狭小空间内实现极低的导通损耗和开关损耗，全面提升系统效率。
2、电路设计指南
1）高边负载开关
P沟道MOSFET作为高边开关，无需自举电容或电荷泵，电路极其简洁。下面为推荐的MCU控制高边开关电路：
（1）拓扑结构：

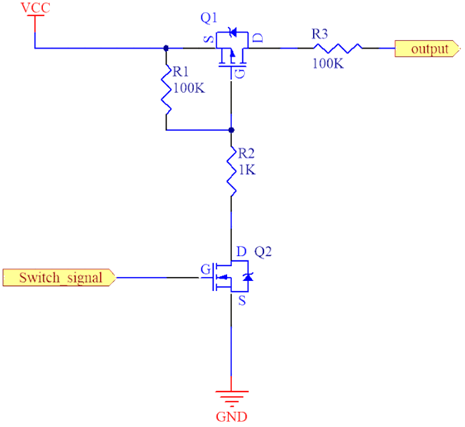

VCC(IN)连接 CMSC7423B 源极，漏极接负载。栅极通过100 kΩ电阻 R1 上拉至源极，同时栅极再串联1kΩ分压电阻连接N沟道小信号MOSFET（如CMN3460MD）的漏极。N沟道MOSFET源极接地，栅极接控制信号SW signal。
（2）优势：零待机功耗切断，开关速度可通过R1、栅极电荷调节，且能防止负载反向电流倒灌，广泛应用于无线模块、传感器的电源域控制。
2）反向极性保护电路
在电池座或DC电源入口，误接反极性常导致毁灭性损坏。使用 P沟道MOSFET 可构建近乎零损耗的防反接方案。
（1）接法：输入电源正端接 CMSC7423B 漏极，源极连接后级电路，栅极直接接地（或通过小电阻接地）。负载公共端与电源地相连。
（2）保护机制：电源正常接入时，输入电压经体二极管从漏极到达源极，随后电压平移电路，VGS自动建立为 -Vin，使MOSFET完全导通，电流从低阻抗沟道流过，压降仅为 I×RDS(on)，远优于肖特基二极管。一旦输入极性反接，VGS变为正向电压或为零，MOSFET持续关断，体二极管也反向偏置，完美阻断能量传输，确保后端电路零损伤。该方案支持输入电压高达器件VGS额定最大值（±12 V），尤其适合12 V铅酸电池或多节锂电池包保护。
3）同步降压/升压变换器中的续流或高端管
在非隔离型电源拓扑中，CMSC7423B的低Qg和低压降可作为 P沟道 主开关管或同步整流管使用。尤其在需要100%占空比或低压差特性的应用里，采用P沟道高端管可免去复杂的自举驱动，实现不间断的输入电压穿透，显著降低断电风险和最小压差，非常适用于电池直接升压的移动设备电源树。
3、应用场景
1）智能手机与平板电脑
摄像头模组供电控制、USB OTG VBUS开关、显示屏背光驱动偏置开关，凭借低RDS(on)和微型封装，极大压缩主板空间并降低发热。
2）真无线耳机（TWS）与智能穿戴
充电仓内的充电通路切换、霍尔开关负载驱动、电池保护板（BMS）中的充放电高端控制。逻辑电平驱动能力允许3.3 V或更低 GPIO直接操控，满足严苛的低功耗待机要求。
3）物联网终端与传感器节点
定时唤醒传感器供电、NB-IoT/LoRa模块脉冲式供电。负载开关零待机电流特性可让电池续航从周级跃升至年级别。
4）工业与安防系统
LED补光灯高频PWM调光开关、低电压电源分配总线保护、接口防反接，发挥器件增强的雪崩耐受能力，应对恶劣的感性负载环境。
结语
CMSC7423B 将 -20V 耐压、逻辑电平驱动能力和超小封装巧妙融合，不仅简化了电路设计，更从空间、功耗、成本三方面赋予产品竞争力。
