CMN6385AM P沟道功率MOSFET:60V / 3.5A 低导通电阻器件应用笔记

>>CMN6385AM详情页面

摘要

CMN6385AM是由Cmos(广东场效应半导体有限公司)推出的一款P沟道功率MOSFET,采用SOT-23-3LSMT封装,具备60V漏源耐压和3.5A连续漏极电流的承载能力。其典型导通电阻低至70mΩ(@ VGS = -10V, ID = 2A),输入电容为880pF,兼具低功耗与高速开关特性。本文系统介绍该器件的电气参数、工作原理、典型应用场景及关键电路设计要点,旨在为电源管理和负载开关等领域的工程设计提供参考。


一、器件概述

1.1 基本介绍

CMN6385AM是一款增强型P沟道功率MOSFET。该器件采用先进的沟槽工艺(U-Trench)制造,实现了低导通电阻与高单元密度的良好平衡,在大电流开关应用中具备优异的效率和可靠性表现。器件采用SOT-23-3L封装,体积小巧,适用于空间受限的便携式设备和电源管理应用。

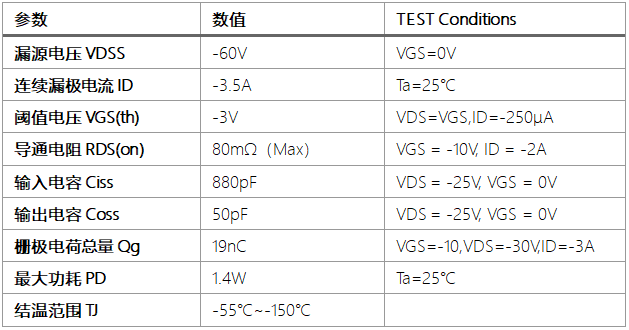

1.2 关键电气参数



二、工作原理与驱动设计

2.1 导通与关断机制

P沟道MOSFET的工作原理可归纳为如下规律:当栅极驱动电压 VGS 低于阈值电压 VGS(th)(即栅极相对于源极为足够负的电压)时,器件导通;当 VGS 高于阈值电压(即栅极与源极电位接近或为零)时,器件关断。

对于CMN6385AM而言,阈值电压典型值为-3V(@250μA),为确保完全导通以降低导通损耗,推荐将 VGS 拉至-10V以获得70mΩ的最低导通电阻。在-4.5V栅极驱动下,导通电阻上升至120mΩ,效率有所下降。

2.2 栅极驱动电路设计

与N沟道MOSFET不同,P沟道MOSFET适用于高边开关配置,无需自举电路即可实现高边驱动。栅极驱动电路设计需重点关注以下方面:

(1)驱动电压电平转换:当源极电压为60V时,需将栅极拉至+50V以下才能可靠导通。这通常需要使用电平移位电路或专用的P沟道MOSFET驱动器来实现。

(2)开关速度控制:栅极串联电阻 RG 是调节开关速度的关键元件。较大的 RG 可减缓器件的开关边沿,降低EMI干扰,但会增加开关损耗;较小的 RG 可提高开关速度,降低开关损耗,但可能引发振铃和过冲。推荐起始值为10Ω~100Ω,根据实际波形调试确定。

(3)栅极保护:CMN6385AM的栅源电压最大额定值为±20V,超出该范围可能造成栅氧化层击穿。建议在栅源之间并联一只15V~18V的齐纳二极管,形成保护钳位。

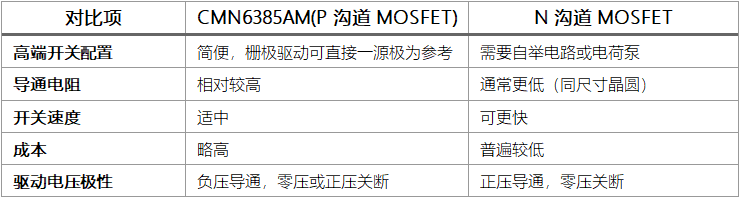

2.3 与N沟道MOSFET的应用对比



三、应用场景

3.1 高端负载开关

CMN6385AM最典型的应用之一是便携式设备中的高端负载开关。在电池供电系统中,P沟道MOSFET可直接将源极接至电源正极,通过MCU或逻辑电路的GPIO信号控制栅极,实现对负载的电源通断管理。

1)电路设计要点:

(1)在栅极与源极之间设置上拉电阻Rpullup(典型值10kΩ~100kΩ),确保GPIO输出高阻态或默认状态时MOSFET保持关断

(2)驱动信号经NPN或N沟道小信号MOSFET反相/电平转换后驱动CMN6385AM栅极,以适应低压逻辑信号

(3)输入侧建议并联10μF+0.1μF去耦电容,输出侧并联0.1μF电容以抑制开关瞬态噪声

3.2 DC-DC转换器中的高端开关

CMN6385AM适用于非同步降压转换电路(buck电路)的高端开关应用。相较于N沟道MOSFET,P沟道方案无需自举电路,简化了系统设计和外围元件数量。

2)典型配置:

(1)CMN6385AM作为高端开关,源极接输入电源 VIN(最高60V),漏极接功率电感和续流二极管

(2)栅极由PWM控制器直接驱动,通过RG限流电阻连接

(3)输出电容和LC滤波器完成电压平滑滤波

3)设计注意:

(1)开关频率通常控制在100kHz~500kHz之间,以平衡效率和元件尺寸

(2)需根据最大负载电流(≤3.5A)和输入电压范围确定功率电感参数

(3)注意散热设计,1.4W的功率耗散在SOT-23-3L封装下需确保足够的PCB铜箔散热面积

3.3 电源路径管理

在双电源系统(如USB供电和电池供电)中,CMN6385AM可用作电源选择开关。两路电源分别通过P沟道MOSFET连接至系统电源轨,利用MOSFET体二极管的单向导电性配合控制逻辑实现电源的自动切换和反向电流阻断。

3.4 电池保护电路

在锂离子电池保护板和便携式设备中,CMN6385AM可用于实现过流保护和过压/欠压保护后的负载切断功能。其60V的耐压能力可覆盖多节锂电池串联的应用场景(如2~4节锂电串联,电压范围约7.2V~16.8V,留有余量可应对尖峰电压)。

3.5 逆变器和BLDC电机驱动中的辅助开关

CMN6385AM可作为三相BLDC电机驱动H桥中的辅助开关或高侧驱动开关。其3.5A的电流能力可满足中小功率无刷直流电机的驱动需求,适用于电动工具、机器人关节等应用。


四、电路设计指南

4.1 热管理与PCB布局

CMN6385AM的最大功率耗散为1.4W(Ta=25°C),SOT-23-3L封装本身散热能力有限,在高功率应用中需注意热管理。PCB布局建议:

(1)增加散热铜箔面积:在D(漏极)连接的PCB铜箔区域尽可能扩展,利用铜箔帮助散热。

(2)采用热过孔:在CMN6385AM正下方PCB布置多个热过孔,将热量传导至底层铜箔或接地平面。

(3)避免热源聚集:将CMN6385AM远离大功率电阻、功率二极管,磁性元件等主要发热元件。

(4)考虑空气对流:在最终产品设计中预留足够的通风空间。

4.2 开关速度与EMI抑制

快速的开关边沿虽然有助于降低开关损耗,但也会产生较强的电磁干扰。设计者需要根据具体应用在效率与EMI之间取得平衡:

(1)优化栅极电阻RG:在保证开关速度满足要求的前提下,选取较大的RG值减缓dV/dt和di/dt。

(2)加入RC缓冲网络:在Drain与Source之间并联RC串联网络(典型值R=10Ω~100Ω,C=100pF~1nF),吸收开关振铃。

(3)输入侧滤波:在电源输入端并联高频陶瓷电容(0.1μF~1μF)和电解电容(≥10μF)。

4.3 体二极管反向恢复

P沟道MOSFET内部集成的体二极管在开关转换过程中参与续流,其反向恢复特性会带来一定的损耗和EMI问题。在设计电机驱动板、同步整流等应用时,需评估体二极管的反向恢复电荷(Qrr)是否满足效率要求,必要时可外部并联肖特基二极管以分担续流。

4.4 供电时序与软启动

在多路电源系统中使用CMN6385AM实现上电时序控制时,建议在栅极驱动路径中加入RC延时网络,实现负载的软启动。基本原理是利用RC充电时间常数使VGS逐渐降低至阈值以下,让MOSFET逐步导通,从而抑制上电浪涌电流。典型RC参数:R=10kΩ~100kΩ,C=0.1μF~1μF,具体值需根据实际负载特性调整。


五、设计实例:5V/2A便携式设备负载开关

以下以一款5V/2A便携式设备的负载开关为例,展示CMN6385AM的具体应用电路设计。

1、设计需求:



2、电路设计:

由于GPIO输出为3.3V,无法直接驱动CMN6385AM的栅极(源极接5V,关断时需要VGS≈0V,导通时需要VGS≈-5V)。解决方案是采用N沟道小信号MOSFET(如CMN3460MD)构建反相电平转换驱动级:

(1)开通。当GPIO输出高电平(3.3V)时,N沟道MOSFET导通,CMN6385AM的栅极被拉至GND,VGS ≈ -5V,CMN6385AM导通。

(2)关断。当GPIO输出低电平(0V)时,N沟道MOSFET关断,CMN6385AM的栅极通过Rpullup上拉至5V,VGS ≈ 0V,CMN6385AM关断。

3、预期性能:

(1)导通状态下,CMN6385AM导通电阻约70mΩ,2A负载电流下的导通压降约为140mV,功耗约280mW。

(2)待机状态下,CMN6385AM完全关断,负载侧功耗为零,系统待机功耗极低。


六、选型与替代建议

CMN6385AM的主要技术指标已在前文详述。设计者可根据实际应用需求,从以下几个维度进行综合评估:

1、电压等级:60V的耐压使其可覆盖12V、24V、48V电源系统,并留有充足的电压裕量应对尖峰和浪涌。

2、电流能力:3.5A连续电流能力适用于中低功率负载开关、DC-DC转换器和电源路径管理场景;脉冲电流可达10A,能够应对短时浪涌。

3、导通损耗:70mΩ的典型导通电阻在同类SOT-23-3L封装60V P沟道MOSFET中处于合理水平,需根据实际工作电流计算导通损耗并评估散热是否满足要求。

4、封装尺寸:SOT-23-3L封装适合紧凑型设计,但在高功率应用中需额外关注散热设计。

5、驱动兼容性:-3V的阈值电压使其可兼容3.3V/5V逻辑驱动,但为达到最低导通电阻建议使用10V栅极驱动电压。

选型替代时,可参考以下参数进行对比筛选:漏源电压VDSS≥60V、连续漏极电流ID≥3.5A、导通电阻RDS(on)≤100mΩ@10V、封装为SOT-23的P沟道MOSFET。


七、总结

CMN6385AM作为一款60V/3.5A P沟道功率MOSFET,凭借低导通电阻、小型化SOT-23-3L封装和便捷的高端驱动特性,在高端负载开关、DC-DC转换器、电源路径管理和便携式设备电源管理等应用场景中具有广泛的适用性。

设计者在实际电路设计中应重点关注栅极驱动的电平匹配、开关速度与EMI的平衡优化、热管理与PCB散热设计等关键环节。通过合理的电路配置和PCB布局,可以充分发挥CMN6385AM的低损耗和高可靠性优势,实现高性能、高集成度的电源系统设计。


免责声明: 本文内容为技术应用探讨。在实际设计中,请务必以官方最新数据手册为准,并进行充分的仿真、原型测试与验证,以确保设计满足所有安全与性能规范。
