CMN3J332AM —— 高性能P沟道功率MOSFET助力低电压电源管理设计

>>CMN3J332AM详情页面

前言

在当今便携式设备、物联网终端和工业控制系统的电路设计中,电源管理开关的性能直接决定了系统的整体效率与可靠性。CMN3J332AM作为一款深度优化的U—Trench工艺硅基P沟道MOSFET,凭借其超低导通电阻、2.5V低压栅极驱动能力和紧凑的SOT-23-3L封装,成为低电压电源管理应用中不可忽视的核心元件。


1、核心优势

CMN3J332AM是一款面向电源管理开关应用而优化的增强型P沟道MOSFET,其电气参数在同类产品中表现出色。

(1)宽裕的电压电流承载能力

该器件额定漏源电压为-30V,栅源电压范围±20V,连续漏极电流达-7A(Ta=25°C),脉冲电流峰值更高达-21A,足以应对多数中低功率电源管理场景的瞬时浪涌需求。

(2)业界领先的低导通电阻

低RDS(ON)是CMN3J332AM最突出的优势之一。RDS(ON)=35mΩ(最大值),(@TJ=25℃,VGS = -10V时)

导通电阻很小,非常适合电池供电设备中对驱动电压有限制的应用场景。

(3)优异的开关特性

CMN3J332AM拥有较低的栅极电荷量(Qg典型值19nC,@VGS=-10V)和很小的输入电容(Ciss典型值770pF),在开关过程中能够有效降低驱动功耗与开关损耗。其内置的体二极管还可在感性负载场合提供续流与反向电流保护功能。

(4)紧凑封装与宽温工作

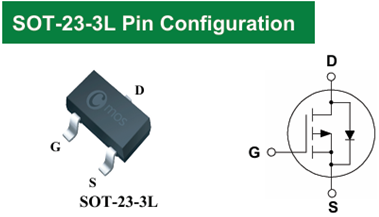

采用SOT-23-3L表面贴装封装(尺寸约2.9×2.8×1.1mm),仅占极小的PCB面积,工作温度范围覆盖-55°C至+150°C,能够胜任消费电子、工业控制等各类环境要求。


2、应用场景

CMN3J332AM主要定义为“电源管理开关应用”器件,其应用范围涵盖以下多个方向:

(1)负载开关(Load Switch)

在智能手机、平板电脑和笔记本电脑等移动计算设备中,CMN3J332AM可用作USB端口、背光LED、传感器等外围模块的电源开关。由于P沟道MOSFET用作高端开关时无需自举电路,驱动设计更为简洁,只需将栅极拉低即可导通。

(2)开关电源(SMPS)

该器件适用于开关模式电源中的同步整流、辅助开关等位置。其低导通电阻有助于降低传导损耗,而适中的开关速度能够在效率与EMI之间取得良好平衡。

(3)电池充放电管理

在电池保护电路中,CMN3J332AM可作为充放电控制开关使用。其低阈值电压(范围-1.0V至-2.5V)确保在电池电压较低时仍能可靠导通,满足锂电池单节或多节串联应用的需求。

(4)DC-DC转换器

在低电压Buck转换器中,CMN3J332AM可用于下管开关或同步整流位置。其低RDS(ON)特性有助于提高转换效率,而低栅极电荷则利于高频工作。

(5)信号切换与电路保护

该器件还可用于低电压信号路径的切换与隔离,例如在物联网IOT控制节点中实现不同电源域之间的隔离控制。


3、电路设计指南

在实际使用CMN3J332AM时,以下几个方面需要重点关注:

(1)栅极驱动电路设计

CMN3J332AM支持低至2.5V的栅极驱动电压,这意味着它可以直接由3.3V/5V逻辑电平的MCU GPIO口驱动。设计中建议在栅极与源极之间并联一个下拉电阻(典型值10kΩ-100kΩ),以确保MCU未初始化时MOSFET处于可靠关断状态。对于高频开关应用,推荐使用推挽驱动结构以加速栅极电容的充放电。

(2)热管理

在Ta=25°C、FR4 PCB条件下,该器件的功耗上限为3W。尽管封装小巧,但设计中仍需合理铺设铜箔散热面积,必要时增加过孔连接到底层地,以降低结温。MOSFET沟道温度在任何工作条件下均不应超过150°C。

(3)PCB布局注意事项

为降低寄生电感对开关波形的影响,应尽量缩短栅极驱动回路和源极回流路径的长度。建议将输入电容、输出电容和MOSFET三者紧凑布置,形成最短的功率回路。对于大电流应用,应适当加宽走线宽度或采用覆铜方式。

(4)并联使用

CMN3J332AM的RDS(ON)具有正温度系数特性,这意味着随着温度升高,导通电阻会增加,从而天然具备电流均流能力。在需要更大电流的应用中,可考虑将多个器件并联使用。

(5)栅极过压保护

虽然CMN3J332AM的栅源电压额定值为±20V,但在实际应用中仍可能出现因静电放电(ESD)或感性耦合导致的栅极过压。建议在栅极与源极之间并联一个齐纳二极管(典型值10V)以提供额外保护。


4、总结

CMN3J332AM是一款综合性能优异的P沟道功率MOSFET,特别适合需要低电压驱动、低导通损耗和紧凑封装的电源管理应用。其核心优势可概括为:2.5V低电压驱动能力、卓越的低RDS(ON)、紧凑的SOT-23-3L封装,以及高达7A的连续电流承载能力。


结语

对于正在寻找负载开关、电池管理、SMPS辅助开关或DC-DC转换器下管器件的工程师而言,CMN3J332AM是一个值得认真考虑的成熟选择。


免责声明: 本文内容为技术应用探讨。在实际设计中,请务必以官方最新数据手册为准,并进行充分的仿真、原型测试与验证,以确保设计满足所有安全与性能规范。
