低压高效能之选：CMS4435 P-Channel MOSFET Application Notes
前言
在便携设备、电池供电系统及电源管理单元（PMU）中，P沟道MOSFET扮演着不可替代的角色——它让“高边开关”的设计变得异常简洁。今天，我们深入解读一款广受工程师青睐的器件：CMS4435，并探讨其典型参数、驱动技巧与电路设计要点。

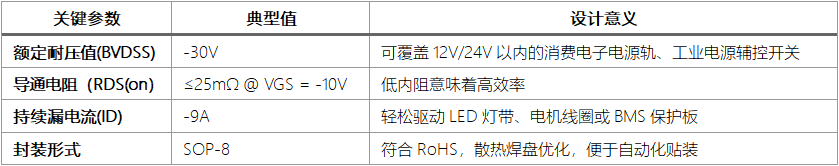

一、关键参数
CMS4435 是一款采用先进沟槽工艺的 P沟道增强型功率MOSFET。与N沟道器件不同，它的导通需要负的栅源电压（VGS）。
二、核心优势
1、驱动设计
在电路设计中，我们常需要切断电源正极（VCC）与负载之间的连接。如果使用N沟道MOSFET做高边开关，栅极驱动电压必须高于VCC（需要自举升压电路）。而CMS4435作为P沟道MOSFET，仅需将栅极拉低至地（或低于VCC一个阈值），即可完全导通。
2、应用场景
（1）USB与Type-C接口的VBUS电源开关
（2）笔记本电脑/平板内部负载电源管理（Power MUX）
（3）锂电池保护板（BMS）的充电/放电控制
（4）热插拔电路与浪涌电流限制
三、应用电路设计
以下为三个最核心的CMS4435电路设计模块，附详细参数计算逻辑。
1. 反极性保护电路（输入防反接）
这是CMS4435最经典的应用。由于体二极管方向是从D到S，当电源反接时，寄生二极管截止，保护后级电路。
设计要点：
（1）连接方式：漏极（D）接输入正极，源极（S）接负载正极，栅极（G）直接接地。
（2）注意事项：由于CMS4435的VGS最大耐压为±20V，若输入电压超过20V（如24V系统），不可直接将栅极接地！必须在栅极串联分压电阻或齐纳二极管（12V/18V）钳位。
2. 微控制器（MCU）控制的负载开关
当MCU GPIO为3.3V或5V逻辑时，如何可靠关断CMS4435？
电路拓扑：
（1）关断状态：MCU输出高电平（3.3V），CMS4435的VGS ≈ 0V（或弱正压），MOSFET可靠关断。
（2）导通状态：MCU输出低电平（0V）。此时VGS = -VCC。如果VCC=12V，VGS=-12V，CMS4435达到饱和导通。
（3）电平转换技巧：若MCU耐压不足或VCC电压过高，建议在栅极增加一只NPN三极管（如2SC5706）构成反相器。MCU输出高电平—>NPN导通 —>拉低P-MOS栅极 —>CMS4435导通。这是最安全、最标准的工业设计范式。
3. 电源自动切换电路（PowerPath OR-ing）
利用CMS4435的体二极管方向，配合简单的电压比较器，可实现适配器与电池的自动无隙切换。
设计思路：
当适配器插入时，利用比较器检测电压，主动关闭CMS4435（拉高栅极），切断电池向负载的供电通道，实现适配器优先供电与电池充电隔离。
四、设计注意事项
1、漏电流 (IDSS) 与环境温度：CMS4435在高温下关断漏电流会增加。在超低功耗电池设备中，如果直接切断CMS4435而未切断后级LDO，其微安级的漏电可能成为待机功耗杀手。
2、VGS 驱动过冲：P-MOS导通是拉低栅极，若MCU GPIO下拉能力弱，在PWM切换时容易产生米勒效应震荡，建议栅极对源极并联 10kΩ 电阻以保证可靠关断。
结语
CMS4435 凭借其 -30V耐压、毫欧级内阻、P沟道逻辑友好的特性，成为了电子工程师工具箱中解决高边开关问题的“瑞士军刀”。无论是修复一个上电浪涌的Bug，还是设计新一代低功耗IoT设备的电源路径，它都是一个成熟、低成本且可靠的硬件选择。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
