CMN3621M P沟道MOSFET设计与应用全解析
概述
CMN3621M是广东场效应半导体公司（Cmos）制造的一款P沟道功率MOSFET，其以卓越的导通电阻特性和低压驱动能力，在电源管理开关应用中占据重要地位。该器件采用小型化SOT-23 TSM封装，在2.9mm×2.8mm×1.1mm的紧凑尺寸内实现了优异的功率处理能力，适用于对空间和能效有严格要求的便携式电子设备。
一、关键参数

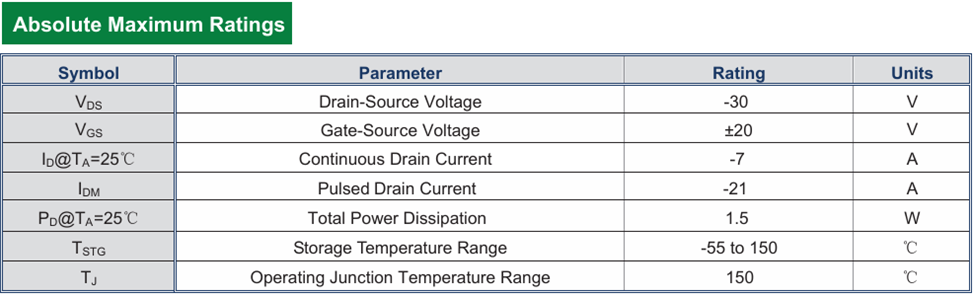

1.1 绝对最大额定值
CMN3621M的额定值体现了其中功率应用定位。在环境温度25°C条件下，其最大漏源电压（VDS）为-30V，栅源电压（VGS）范围为±20V，提供了足够的电压裕度以适应12V工业总线和各类电池供电系统。
重要说明：功耗额定值与散热条件密切相关。上述功耗值基于器件安装在标准FR4基板（25.4mm × 25.4mm × 1.6mm，铜箔面积645mm²）的测试条件。实际应用中需根据PCB布局、铜箔厚度和散热设计进行降额使用，确保器件晶圆结温不超过150°C。
1.2 关键导通电阻特性
CMN3621M的核心优势在于其低导通电阻（RDS(ON)）特性，尤其在低栅极驱动电压下的表现。通过优化沟道结构和杂质分布，显著降低了沟道电阻和JFET电阻分量。
1.3 栅极电荷与电容特性
开关性能由栅极电荷和电容参数主导。虽然完整数据手册中提供了详细参数，典型值如下：
较低的总栅极电荷意味着更小的驱动功耗，适合电池供电应用中的功率开关和负载切换。开关速度方面，配合适当的栅极驱动电阻，可实现数十纳秒级的开关过渡时间。
1.4 阈值电压与温度特性
栅极阈值电压（Vth）典型范围为-1V至-2.5V，确保3.3V/5V逻辑电平下可靠导通。然而，低阈值特性也带来设计注意事项：
1. 米勒效应：在开关应用中，栅极电压平台期可能引发误触发，需注意驱动回路设计
2. 高温漂移：Vth随温度升高而降低（负温度系数），在高温下阈值电压绝对值减小，可能降低抗干扰能力
3. 亚阈值导通：在浮空或高阻抗栅极条件下，器件可能意外导通，需确保栅极有确定电平
导通电阻具有正温度系数，即在高温下导通电阻增大。这一特性对并联应用有利——可自动实现电流均衡，同时限制了极端热失控风险。

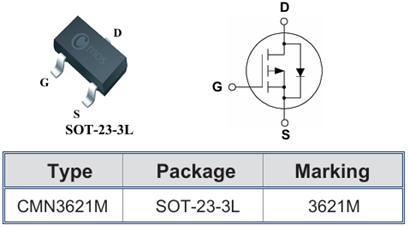

二、封装外观
CMN3621M采用行业标准的TSM封装（JEDEC SOT-23），其尺寸为2.9mm × 2.8mm×1.1mm。引脚配置为标准SOT-23排列：
SOT-23封装支持自动贴装，在表面贴装生产中具有成熟工艺和低组装成本优势。
三、应用与电路设计
3.1 电源路径切换（负载开关）
CMN3621M最典型的应用是电池供电系统中的负载开关。
电路原理：
1.静态时，控制信号为高电平（等于输入电压Vin），栅源电压VGS ≈ 0V，MOSFET截止
2.开启时，控制信号拉低至GND，通过落地电阻（推荐10kΩ至100kΩ）快速泄放栅极电荷，VGS ≈ -Vin，MOSFET饱和导通
3.落地电阻的作用是防止栅极浮空，并在控制端高阻态时保持关断状态
设计考量：
（1）输入电压范围：确保最大输入电压不超过-30V额定值
（2）负载电流：直流电流不超过-7A，脉冲电流不超过-21A
（3）功耗计算：PD = ID² × RDS(ON)，根据热阻和允许温升验证散热
3.2 电池反接保护
在电池供电设备中，CMN3621M可作为理想二极管实现反接保护，优于传统肖特基二极管方案：
优势对比：
1.肖特基二极管：正向压降0.3V-0.5V，功耗大，发热显著
2.CMN3621M：导通压降 = ID × RDS(ON)，以1A电流为例，压降仅29mV（VGS=-10V时），功耗降低约90%
连接方式：P沟道MOSFET串联在电源正极，栅极接地，源极接电池正极，漏极接负载。电池正常接入时，VGS为负值，MOSFET导通；电池反接时，VGS为正，MOSFET截止。
注意事项：栅极对地需并联电阻（10kΩ-100kΩ）和齐纳二极管（20V）以保护栅极，因为最大VGSS为±20V。
3.3 DC-DC转换器中的同步整流
虽然CMN3621M主要用于高侧开关或负载开关，但在某些低压DC-DC转换器中，其可作为同步整流管使用（配合控制器）：
1.低导通电阻减少导通损耗
2.快速体二极管反向恢复减少开关损耗
3.低栅极电荷降低驱动损耗
驱动配置：需配合栅极驱动电路（如双N沟道/P沟道驱动器或自举电路）提供所需的栅极电压摆幅。
四、PCB布局指南
4.1PCB布局要点
1. 主功率回路：源极到负载、负载到地、地返回源极的环路应尽可能短，减少寄生电感
2. 栅极驱动回路：控制信号走线短而直接，远离大电流开关节点（dI/dt噪声敏感）
3. 去耦电容：在源极和地之间靠近器件处放置0.1μF陶瓷电容，抑制电压尖峰
五、设计注意事项与潜在陷阱
5.1 静电放电（ESD）保护
MOSFET栅氧化层对ESD敏感。需遵循标准ESD防护措施：
1.在栅极外部并联10kΩ-100kΩ电阻，泄放静电电荷
2.在栅极串联100Ω-1kΩ电阻，限制过冲电流
3.对外的开关信号接口增加RC滤波或TVS二极管
5.2 寄生导通与dV/dt失效
在高电压变化率（dV/dt）条件下，通过米勒电容（Cgd）的位移电流可能在栅极产生电压尖峰，导致意外导通。解决方案包括：
1.减小栅极驱动回路电感
2.增加栅极-源极电容（如并联1nF-10nF）
3.采用有源米勒钳位电路（针对高频应用）
5.3 长期可靠性
强调，在重负载条件下连续使用（如高温度、大电流、高电压）会显著降低器件可靠性，即使各项参数未超过绝对最大额定值。建议根据具体应用工况进行降额设计：
1.电压降额：VDSS使用不超过80%（即24V以下）
2.电流降额：ID使用不超过70%（即5A以下）
3.温度降额：沟道温度保持低于125°C（而非150°C极限）
总结
CMN3621M是一款性能优良的P沟道功率MOSFET，其-2.5V低驱动电压、低导通电阻（29mΩ max @VGS=-10V）和SOT-23小封装特性，使其成为便携电子设备中电源管理、负载开关和电池保护等应用的理想选择。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
