CMH90N30SD：你的下一代大功率开关电源设计，还差这一颗MOSFET
前言
CMH90N30SD是广东场效应半导体（Cmos） 采用平面工艺设计生产的一款N沟道功率MOSFET，技术成熟，专为大功率开关应用而打造。它采用TO-247封装，通孔安装方式，既保证了良好的散热性能，又便于手工焊接和大批量生产。该器件是Sustain（维持）、Energy Recovery（能量回收）及Pass Switch（通路开关）等应用的理想之选，尤其适合等离子显示面板电源等高可靠性场景。简单来说，如果你需要一颗能“扛得住”的功率开关管，CMH90N30SD就是那个值得信赖的选择。
一、关键参数

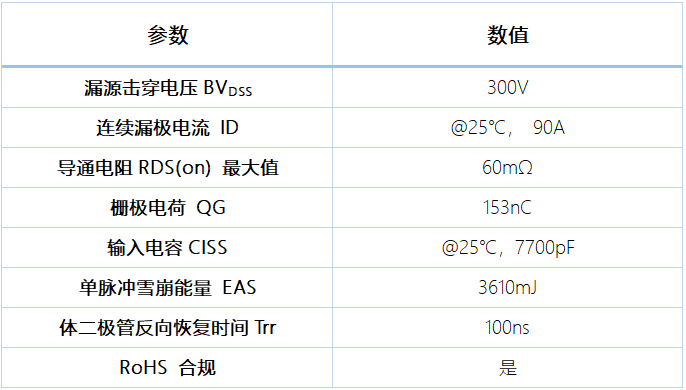

关键参数摘要如下
数据来源：Cmos官方数据手册
二、核心优势
1. 超低导通电阻（RDS(on)低至60mΩ）
典型值仅54mΩ，最大60mΩ@10V——这意味着在同等电流条件下，CMH90N30SD的导通损耗显著低于同类竞品。更低的导通损耗 = 更高的系统效率 + 更小的散热压力。
2. 快速开关特性
栅极电荷Qg低至153nC，配合±20V的宽栅压容差，让你能够灵活匹配不同驱动方案，实现快速、干净的开关转换，显著降低开关损耗。
3. 工业级可靠性
-55°C到+150°C的超宽结温范围，配合500W的最大耗散功率，确保器件在恶劣环境下依然稳定运行。这不仅满足日常消费级场景需求，也完全胜任电机驱动、PFC电路等高可靠性场景设计的工业级环境应用。
4. 出色的散热设计
TO-247封装是业界公认的大功率散热优选方案。通孔安装方式允许使用更大的散热器，实测在合理散热设计下，能够承载90A的持续电流。
5. 绿色环保，合规无忧
完全符合RoHS环保标准，助力你的产品通过全球市场准入认证。
三、应用场景
1.开关模式电源（SMPS）
无论是PC电源、服务器电源还是工业电源，CMH90N30SD的300V耐压和快速开关特性都能完美胜任主开关管。
2. 功率因数校正（PFC）
在主动式PFC电路中，MOSFET需要在高压下高频开关。CMH90N30SD的低导通电阻和高耐压正是PFC拓扑的理想搭档。实测显示，在50kHz硬开关场景下，其开通dv/dt可达足够高——这意味着它具备足够的速度来应对高效率PFC的设计需求。
3. 电机驱动与变频器
工业变频器、伺服驱动器需要能够承受频繁开关和浪涌电流的功率器件。CMH90N30SD技术的特殊优化加强为这类应用提供了坚实保障。
4. 电池充电器与逆变器
从电动工具充电器到光伏逆变器，CMH90N30SD为可再生能源和储能设备提供高效、可靠的功率转换方案。
5. 感应加热与电焊机
高频感应加热设备和电焊机输出级对MOSFET的开关速度和抗冲击能力要求极高——这正是CMH90N30SD大显身手的舞台。
6. 工业与电信电源
服务器电源、基站电源需要长时间连续运行。CMH90N30SD的宽温范围和低损耗特性使其成为这些关键基础设施的理想选择。
小提示：在高温环境下，务必重视CMH90N30SD的RDS(on)温度系数（约为+0.6%/℃）。在60℃结温下，其导通电阻已从25℃时的典型值上升约5%-10%，若散热不足，热耗散将快速攀升。建议采用低阻抗驱动器（如UCC27517等），栅极串联5Ω左右电阻，并在栅源间加适当电容以抑制振铃。
你的下一代大功率电源、变频器或逆变器，值得配备最可靠的功率开关。CMH90N30SD，现已就位。你准备好了吗？
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
