CMD085N04 MOSFET —— 赋能高效能设计的创新功率解决方案
概述
CMD085N04是Cmos推出的40V N沟道功率MOSFET，采用先进的低压沟槽分裂栅MOS技术，专为高效率、高密度功率转换应用而设计。这款器件在10V栅极驱动下，仅为8.5mΩ的超低导通电阻（RDS(on)），在紧凑的TO-252封装中实现了卓越的功率密度与热性能平衡。
一、核心优势

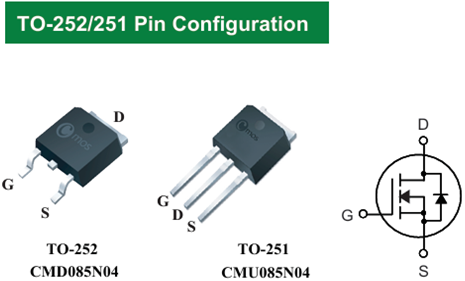

1、集成电路与封装
2、电气特性
（1）漏源电压（VDS）：40V
（2）连续漏极电流（ID）：50A（TC=25°C）
（3）脉冲漏极电流（IDM）：200A
（4）导通电阻（RDS(on)）：8.5mΩ（VGS=10V, ID=28A）
（5）栅极阈值电压（VGS(th)）：1.0-3.0V
3、开关特性：
（1）总栅极电荷（Qg）：6nC（典型值）
（2）输入电容（Ciss）：800pF
（3）反向传输电容（Crss）：7pF
（4）典型开关时间：开启延迟（td(on)）15ns，上升时间（tr）6ns
二、设计优势
1. 极低的导通损耗
CMD085N04的8.5mΩ RDS(on)显著降低了导通状态下的功率损耗。这一特性对于高效率DC-DC转换器、电机驱动和电源管理应用至关重要。
2. 优化的开关性能
通过精心设计的栅极结构和封装技术，该器件实现了优异的开关特性：
（1）低栅极电荷（Qg）减少了驱动电路的要求
（2）优化的Crss/Ciss比值最小化了米勒效应
（3）快速开关速度支持高达300kHz的开关频率
三、应用领域
1. 高效率DC-DC转换器
（1）同步整流拓扑中的低侧开关
（2）负载点（POL）转换器
（3）服务器/数据中心电源系统
（4）电信基础设施电源
2. 电机驱动与控制
（1）无人机电调（ESC）系统
（2）电动工具电机控制
（3）汽车辅助系统电机驱动
（4）工业自动化步进/伺服驱动器
3. 电源管理与保护
（1）电池保护与管理系统（BMS）
（2）热插拔与电源路径控制
（3）固态继电器与负载开关
（4）LED照明驱动电路
四、设计指南
1、PCB布局建议
（1）电源路径优化：保持高电流路径短而宽，最小化寄生电阻和电感
（2）热管理设计：充分利用PCB铜层作为散热器，必要时增加热过孔
（3）栅极驱动布局：驱动回路面积最小化，减少开关噪声和振铃
（4）去耦电容布置：在VDS引脚附近放置低ESR MLCC电容（推荐100nF-10μF）
2、驱动电路设计
（1）建议栅极驱动电压：8-10V（在RDS(on)与可靠性间取得平衡）
（2）栅极串联电阻：2.2-10Ω（根据开关速度需求调整）
（3）避免栅极电压超过±20V绝对最大值
（4）考虑使用有源米勒钳位防止寄生导通
3、并联操作考虑
当需要更高电流能力时，CMD085N04支持并联操作：
（1）确保器件间对称布局和走线
（2）每个MOSFET使用独立的栅极电阻
（3）考虑温度平衡，必要时添加均流元件
（4）适当降额使用，通常降额系数为0.8-0.9
4、可靠性验证
CMD085N04通过了严格的可靠性测试：
（1）100%雪崩能量测试（UIS）
（2）高温反向偏置（HTRB）测试
（3）高低温循环测试（-55°C至+150°C）
（4）高压加速寿命试验HAST
（5）可焊性试验
结语
CMD085N04 MOSFET通过先进的SGT技术和优化的封装设计，为现代高效能电子系统提供了卓越的功率开关解决方案。其超低RDS(on)和高电流处理能力，结合出色的开关特性和热性能，使其成为空间受限、效率敏感应用的理想选择。无论是数据中心电源、航模电调还是汽车电子系统，CMD085N04都能提供可靠、高效的系统级性能，助力工程师实现更紧凑、更高效的功率设计。
随着电子设备对功率密度和效率的要求日益提高，CMD085N04这类高性能功率半导体将继续在推动能源效率进步和电子技术创新中发挥关键作用。
免责声明： 在实际设计应用中，请务必参考Cmos官方发布的最新版CMD085N04数据手册，并以手册参数为最终设计依据。
