新一代高效功率开关解决方案 —— CMSA50NP06 N+P沟道MOSFET对管
一、核心价值
在现代电力电子系统中，效率和功率密度是永恒的追求。Cmos推出的这款CMSA50NP06的N+P沟道MOSFET组合对管，正是为满足这一核心需求而生。它专为同步整流、电机驱动、电源转换等需要高效互补开关的应用场景而优化设计，帮助工程师在提升系统能效、减小体积与增强可靠性的道路上，迈出关键一步。
核心优势：
1. 黄金搭配： 精心匹配的N+P沟道参数，确保互补工作时开关时序对称，减少损耗。
2. 高效低耗： 极低的导通电阻（RDS(on)）与开关损耗，显著提升系统整体效率。

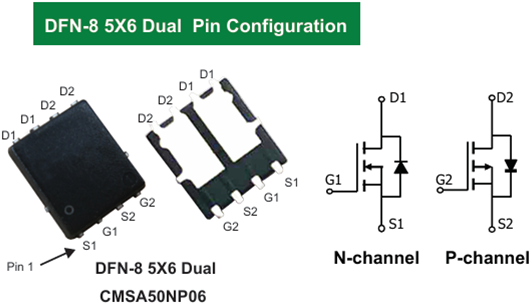

3. 设计友好： DFN-8 5*6轻薄体积封装，兼顾散热与空间需求。
二、关键特性
1. 卓越的电气性能
电压/电流定额： 60V VDS 确保在48V及以下总线系统中游刃有余；30A连续电流能力满足大多数中功率应用需求。
低导通电阻： N沟道典型RDS(on)低至17毫欧（@ VGS=10V），P沟道同样表现优异，直接降低传导损耗，减少发热。
优异的开关特性： 低栅极电荷（Qg）和超快恢复级别体二极管，实现高速开关的同时，降低开关损耗，简化驱动设计。
2. 增强的可靠性设计
强健的体二极管： 优化的反向恢复时间（trr）与电荷（Qrr），在同步整流等硬换流应用中更为安全。
3. 完善的封装与散热
提供DFN-8 5*6先进封装具有低热阻和低寄生电感，特别适合高频、高密度应用。
三、应用场景与设计指南
1. 同步整流（DC-DC转换器）
（1）应用： 在Buck、Boost、Buck-Boost及半桥/全桥拓扑中，N-MOSFET作为控制开关，P-MOSFET或另一N-MOSFET（配合驱动）作为同步整流开关。
（2）设计要点：
死区时间控制： 必须设置合理的死区时间，防止同一桥臂上下管直通短路。利用器件的低Qg特性，可实现更精细的控制。
栅极驱动： 确保驱动电压（VGS）充足（通常推荐10V-12V）以充分导通；驱动电流能力需满足快速充放电Qg的需求。
布局优化： 减小环路面积。功率回路与驱动回路尽可能短且紧凑，以减小导线寄生电感，抑制电压振荡。
2. H桥电机驱动（有刷直流、步进电机）
（1）应用： 构成完整的H桥，实现电机的正转、反转、制动与PWM调速。
（2）设计要点：
续流路径： 充分利用MOSFET的体二极管或外置肖特基二极管，为电机电感电流提供续流通路，保护器件。
寄生导通防护： 高速开关时，dV/dt可能通过米勒电容（Crss）引起误开通。可采用栅极下拉电阻或带有米勒钳位的驱动芯片来抑制。
电流sensing： 可在下管源极串联采样电阻，或使用带电流FB的驱动IC，实现异常工况下的安全保护。
3. 电源管理与负载开关
（1）应用： 用于输入/输出电源路径的开关控制、热插拔保护、多电压域切换。
（2）设计要点：
缓启动： 通过控制栅极电压的上升斜率，实现软启动，限制涌入电流。
热插拔应力：为避免热插拔引起的电压应力超过BVDSS耐压范围，考虑使用有源钳位或TVS进行过压保护。
四、 实际应用方案
示例：48V至12V高效同步Buck转换器
目标： 将48V总线电压降至12V，输出电流最大10A。
拓扑：同步Buck（采用P-MOSFET作上管，N-MOSFET作下管，需配套自举电路或隔离驱动）。
器件选型：本CMSA50NP06 MOSFET对管完全适用。
关键设计：
1. 驱动IC： 选择一款支持高边驱动的Buck控制器或独立的半桥驱动器，自举电容和二极管需满足高频开关要求。
2. 开关频率： 根据效率与体积权衡，可选择200kHz-500kHz。本对管的低Qg特性有助于高频下的效率保持。
3. 散热管理： 计算在最坏情况下的功耗（导通损耗+开关损耗），为MOSFET配备足够的散热面积（PCB铜箔或额外散热器）。
4. 保护功能： 设计输入欠压/过压、输出过流、过温保护电路。
使用本对管，该转换器峰值效率预期可达96%以上，在提供稳定、洁净12V输出的同时，大幅降低能源浪费与热管理压力。
五、选择CMSA50NP06
无论您是在设计下一代数据中心电源、高端电动工具、新能源车载设备，还是工业自动化系统，这款性能均衡、稳定可靠的CMSA50NP06 N+P MOSFET对管都是您理想的选择。
免责声明： 在实际设计应用中，请务必参考Cmos官方发布的最新版CMSA50NP06数据手册，并以手册参数为最终设计依据。
