释放功率密度潜能：CMB50N20 —— 高效功率转换的匠心之选
引言

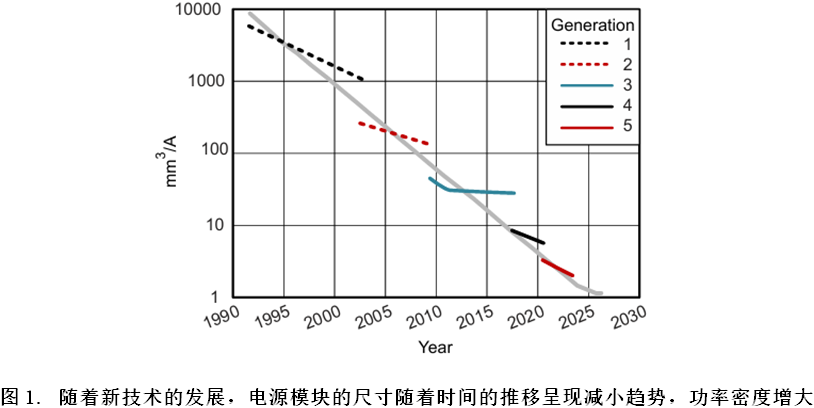

数十年来，功率密度变得越来越高，这一行业发展趋势已成为一个不争的事实，预计这一趋势仍将继续。图1展示了 6A 至 10A 电源模块的转换器尺寸随时间推移而不断减小的事实。技术的进步可以让尺寸减小或让功率输出能力大幅提升。每条实线代表了新一代技术，并展示了提高功率密度可带来的相关好处。
在追求功率密度的发展趋势下，每一毫欧的导通电阻、每一纳秒的开关速度，都关乎系统性能的成败。我们深知，您需要的不仅是一个组件，更是一个值得信赖的功率开关解决方案。我们向广大用户郑重推荐 —— CMB50N20，一款旨在挑战效率极限的200V N沟道功率DMOS。
一、核心优势

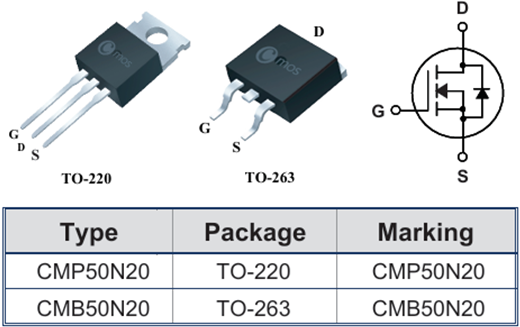

1.内部结构与封装
2.关键参数
CMB50N20并非普通的MOSFET，它是为高频、高效应用而精心打造的工程杰作。其卓越性能体现在以下几个核心维度：
（1）超低导通损耗，效率跃升之源

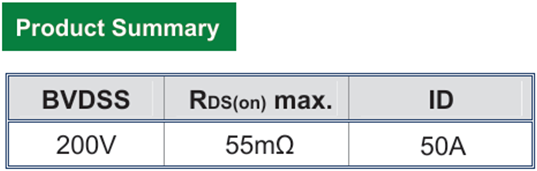

额定值：50A, 200V
关键参数：Rds(on)max = 55 mΩ ,@ Vgs=10V
凭借业界领先的低导通电阻，CMB50N20能显著降低在导通状态下的功率损耗。这意味着更少的能量以热量的形式被浪费，直接提升了系统整体效率，尤其在大电流应用中，效果更为显著。
（2）优异的开关特性，助力高频设计
低栅极电荷和优异的开关速度，使其在高频开关电源、DC-DC转换器等应用中游刃有余。这允许工程师使用更高的开关频率，从而减小被动元件（如电感和电容）的尺寸和成本，实现更高的功率密度。
（3）坚固耐用，保障系统可靠性
采用先进的硅片技术和TO-220、TO-263封装，提供了优异的热性能与坚实的机械强度。
（4）完全100%雪崩测试，确保器件在异常电压尖峰下仍能保持稳定，大大增强了系统的鲁棒性，满足工业级应用的严苛要求。
二、应用场景
CMB50N20的卓越性能，使其在众多领域中成为理想之选：
1.开关电源： 作为主开关管，在服务器电源、通信电源以及大功率工业电源中提供高效、稳定的功率转换。
2.工业设备控制： 在工业电机-变频器用于控制风机、泵类和空气压缩机等；工业机械臂伺服电机驱动器；电动工具，实现快速、平滑的电机驱动，降低温升。
3.DC-DC转换器： 适用于大电流非隔离Buck-Boost POE，是分布式电源架构和电池供电设备的理想选择。
4.光伏逆变器与储能系统：可应用于48V~72V DCVin逆变器前级推挽TOPO处，在低压方波的输出后级可用作整流输出，提供高效，稳定运行。
5.数字功放：适用于Glass-D类数字功放输出级，具有开关速度快，高雪崩抗冲击性强的特性。
三、设计指南
为充分发挥CMB50N20的潜力，我们建议您在设计中关注以下几点：
1. 栅极驱动： 为确保快速开通与关断，建议使用专用的栅极驱动芯片，提供足够且干净的驱动电压（典型值10V-12V），并优化栅极回路以减小寄生电感。
2. 散热管理： 尽管其导通损耗低，但高效的散热设计仍是保证长期可靠性的关键。请根据实际功耗为其配备尺寸合适的散热器，并考虑使用导热硅脂以优化热传导。
3. PCB布局： 功率回路与信号回路应尽可能短而宽，以减小寄生电感和EMI干扰。
结语
选择CMB50N20，选择卓越性能
在竞争日益激烈的市场中，一个优秀的元件是您产品脱颖而出的基石。CMB50N20以其超低的导通电阻、出色的开关性能和工业级的可靠性，为您的高效功率系统设计提供了坚实保障。
它不仅仅是一个MOSFET，更是您提升产品竞争力、降低系统总成本的战略伙伴。
立即行动，将CMB50N20纳入您的下一个设计。与我们一起，让效率与可靠性成为您产品的核心竞争力！
免责声明： 在实际设计应用中，请务必参考Cmos官方发布的最新版CMB50N20数据手册，并以手册参数为最终设计依据。
