CMB40N25P —— 专为高效功率转换而生的N沟道MOSFET
引言
在追求更高效率、更高功率密度的现代电力电子设计中，每一款元件的选择都至关重要。CMB40N25P 作为一款高性能的N沟道增强型功率MOSFET，凭借其低导通阻抗、高开关速度与卓越的雪崩耐量，成为众多中高功率应用的理想选择。它不仅是一颗晶体管，更是您提升系统可靠性、优化整体性能的得力伙伴。
一、核心优势

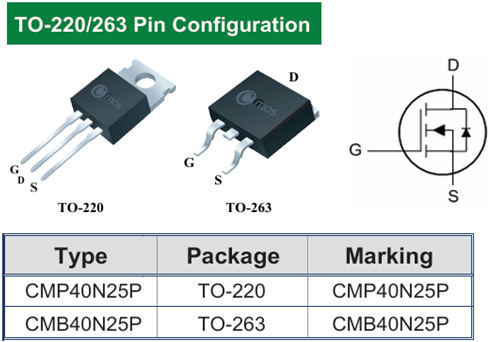

1. 集成电路与封装
2. 参数优势
（1）极致高效，损耗更低
在25°C条件下，其导通电阻（RDS(on)）典型值仅为90mΩ（@ VGS=10V）。极低的导通阻抗意味着更小的传导损耗，直接转化为更高的系统效率、更低的温升以及更优的热管理表现。
（2）高耐压，稳定可靠
250V的漏源电压（VDSS） 额定值，使其能够从容应对反激式拓扑的反射电压、PFC电路以及电机驱动中的电压尖峰，为系统提供充足的电压裕量，确保在复杂工况下的长期稳定运行。
（3）快速开关，提升频率
优秀的开关特性使得CMB40N25P能够工作在更高的开关频率下。这有助于减小系统中磁性元件（如变压器、电感）的体积和成本，从而实现更高的功率密度设计。
（4）强大的功率处理能力
连续漏极电流（ID）高达40A，脉冲电流（IDM）可达160A，展现出强大的电流驱动能力，足以胜任大功率应用场景的严苛要求。
（5）工业级品质保证
芯片结温达到175℃，且采用TO-220和TO-263封装，机械强度高，坚实可靠，安装方便，且便于与散热器结合，实现高效散热。产品经过严格的测试与质量控制，确保每一颗都符合工业应用的标准。

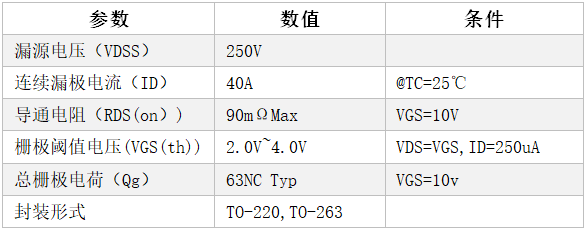

二、电气参数
三、应用场景
1. 开关电源 (SMPS)
中大功率AC/DC电源：尤其适用于通信电源、服务器电源的输出级整流与同步整流，体二极管达到快恢复管特性，在高频开关状态，响应迅速，开关损耗降低。
功率因数校正 (PFC) 电路：在Boost PFC电路中作为主开关管，其250V的耐压和低导通损耗是提升整机效率的关键。
2. 电机驱动与控制
工业变频器、伺服驱动器的输出级H桥或三相全桥。
电动工具、园林工具的无刷直流 (BLDC) 电机驱动。
工业设备控制器，如风机/水泵控制。
3. DC-DC功率转换
大电流非隔离/隔离的降压 (Buck) ，升压 (Boost) ，升降压等转换器。
车载逆变器、太阳能光伏逆变器的前级或后级功率开关。
4. 其他通用功率开关电路
高频焊接机、UPS不同断电源、充放电负载等需要快速通断大电流的场合。
5. 数字功放输出
平面工艺具有非常优秀的跨导特性和高频性，无论是Glass-AB模拟功放的线性放大，还是Class-D类数字功放的高频输出级均具有非常理想的效果。
四、设计指南
1. 栅极驱动设计：
建议使用10V~12V的栅极驱动电压，以充分发挥其低RDS(on)的优势。
为获得最佳的开关性能和抑制振铃，请务必搭配使用栅极驱动电阻（如10Ω ~ 22Ω）。驱动回路应尽可能短，以减小寄生电感。
2. 散热管理：
在中等功率以上应用中，必须加装合适的散热器。请根据实际功耗和系统允许的最高温升，进行严谨的热设计计算。
在PCB布局时，确保TO-220封装的金属片与散热器良好接触，可使用导热硅脂以提升导热效率。
3. OVP/OCP：
尽管CMB40N25P具备一定的鲁棒性，但在感性负载（如电机）应用中，必须考虑漏极电压尖峰。建议采用RC吸收电路或TVS管进行钳位保护。
合理的过流保护电路是防止MOSFET因短路而损坏的必要措施。
4. 静电防护 (ESD)：
作为MOSFET器件，其对静电敏感。在拿取和焊接过程中，请遵循ESD防护规范。
立即选择CMB40N25P，为您的下一款高效、可靠、紧凑的功率电子产品注入强劲动力！
免责声明：在实际应用前，请务必查阅并参考官方发布的最新版CMB40N25P数据手册，以获取最准确、最完整的参数、特性曲线与应用信息。
