CMB110P06 MOSFET —— 高效能开关新选择
引言：
在现代电子设备追求高效率、小体积、低功耗的浪潮中，一颗优秀的功率器件是系统设计成功的关键。CMB110P06 作为一款性能卓越的P沟道增强型MOSFET，以其低导通电阻、高切换速度和高可靠性，成为低压大电流开关应用的理想解决方案。
一、核心优势

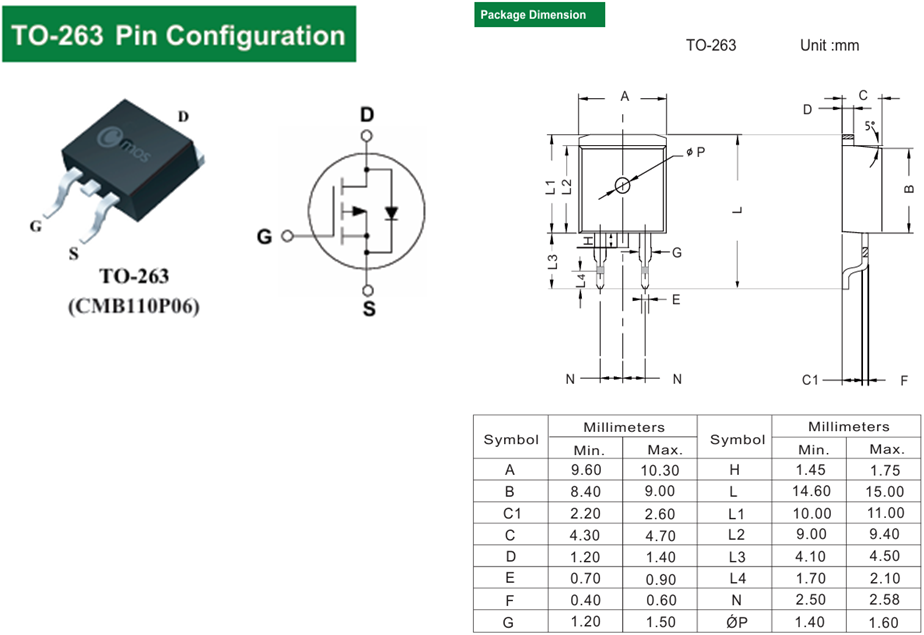

1.内部结构与封装
2.参数优势
CMB110P06的设计精髓在于其卓越的性能参数平衡，为工程师提供了强大的设计灵活性。
（1）极低的导通电阻 (RDS(ON))：在VGS=-10V时，其导通电阻低至仅6.8mΩ（典型值）。这意味着在承载大电流时，器件本身的功率损耗极低，有效提升了系统整体效率，并简化了散热设计。
（2）强大的电流处理能力：连续漏极电流 (ID) 高达 -90A，脉冲电流 (IDM) 可达 -360A。这使其能够轻松应对电机启动、电源热插拔等瞬间大电流冲击。
（3）稳健的电压等级：漏源电压 (VDSS) 为 -60V，为48V及以下的系统提供了充足的电压余量，确保了应用的稳定性和可靠性。
（4）优异的开关特性：低栅极电荷 (Qg) 和快速切换能力，减少了开关过程中的损耗，尤其适用于高频开关电源和PWM调速电路，有助于缩小被动元件的体积。
（5）先进的封装技术：采用 TO-263 (D²PAK) 封装，具有良好的散热性能和机械强度，便于PCB板焊接和散热器安装，满足高功率密度设计需求。
二、应用场景
CMB110P06的P沟道特性（使用负压VGS导通）使其在电路设计中可以简化架构，特别是在高边开关应用中优势明显。
1. 高边负载开关
应用描述：直接将CMB110P06置于电源与负载之间。通过控制栅极电压（相对于地）的高低，来实现负载电源的通断。
核心优势：相比N沟道MOSFET的高边开关方案，无需复杂的自举电路或电荷泵，电路结构更简洁，控制逻辑更直接。
典型场景：
电源分配管理：服务器、通信设备的板卡热插拔保护。
BMS保护：电源与电池或电池与负载之间充放电防倒灌保护。
工业控制系统：电磁阀、继电器、小型直流电机的通断控制。
2. 电机驱动与控制
应用描述：在直流有刷电机的H桥或半桥电路中，作为上桥臂开关管。
核心优势：低RDS(ON)减少了导通压降，使更多电压施加于电机，提高了扭矩和效率；高开关速度支持精细的PWM调速，实现平稳、安静的电机控制。
典型场景：机器人、电动工具、AGV自动导引车等。
3. UPS储能设备
应用描述：用在电池充电保护。
核心优势：极低的导通压降远低于肖特基二极管的正向压降，能显著降低整流损耗，尤其在大电流输出应用中，效率提升效果极为显著。
4. BMS
应用描述：电动车双向DC-DC变换器。
核心优势：在新能源系统（如电动汽车、光伏储能系统）中，双向DC-DC变换器需要在充放电之间切换，而背靠背MOSFET可以有效控制双向能量流动，提高系统能效。例如：
电动车充放电：车辆在充电时，电流流向电池；而在V2G（Vehicle-to-Grid）模式下，电池电流需要反向流回电网，背靠背MOSFET可实现高效的双向转换。
三、设计指南
要充分发挥CMB110P06的潜力，以下设计要点至关重要：
1.栅极驱动设计：
驱动电压：确保提供足够且稳定的 -10V 栅极电压，以实现最低的RDS(ON)。绝对最大栅源电压为 ±20V，需严格防止过冲。
驱动能力：栅极驱动电路需能快速对栅极电容进行充放电。使用专用的MOSFET驱动器IC，而非直接用MCU的GPIO驱动，以确保快速开关，减少开关损耗。
2.散热管理：
计算功耗：根据导通损耗 (Pcon = I² * RDS(ON)) 和开关损耗，准确估算总功耗。
有效散热：充分利用PCB铜箔作为散热体。对于持续大电流应用，必须加装散热器，并考虑使用导热硅脂以优化热传导。确保器件结温始终低于最大额定值 150°C。
3.保护电路：
过流保护：可通过采样电阻和霍尔传感器监测电流，在过流时快速关断MOSFET。
栅极保护：在栅极串联一个小电阻以抑制振铃，并加入稳压管对地钳位，防止VGS过压。
漏极过压保护：在感性负载（继电器开关）应用中，漏极会产生反向电动势。建议在漏极和源极之间并联一个续流二极管或RC吸收电路，以抑制电压尖峰，保护MOSFET安全。
结语
CMB110P06 不仅仅是一个电子元件，更是您实现高效、紧凑、可靠功率系统设计的得力伙伴。其卓越的性能参数和广泛的应用适应性，使其在激烈的市场竞争中脱颖而出。无论是升级现有产品还是开发全新项目，选择CMB110P06，意味着选择了更高的效率、更强的性能和更简化的设计。
立即将CMB110P06纳入您的设计，开启高效功率转换的新篇章！
免责声明：本文档内容仅供参考，具体设计请以官方数据手册为准，并在实际应用中充分测试验证。
