CMA28N50 —— 为高效能、高可靠性功率系统打造的核心开关解决方案
引言
在追求极致效率与稳定可靠的电子电路世界中，一颗性能强大的“心脏”至关重要。场效应半导体（Cmos）推出的CMA28N50，是一款基于平面工艺设计的500V、28A的N沟道功率MOSFET，凭借其超低的导通电阻、卓越的开关性能和无与伦比的坚实性，旨在成为工业电源、电机驱动、新能源及大功率开关电源等应用领域的理想选择。
一、核心优势

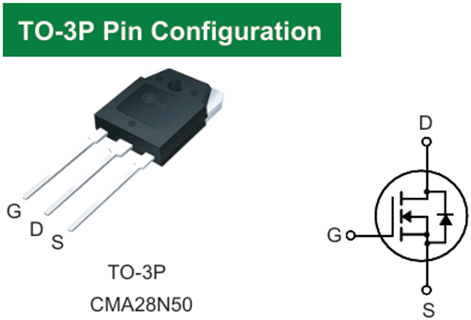

1. 内部结构与封装
TO-3P封装具有卓越的散热能力和极低的热阻值，是追求高功率应用场景主要的封装之一。
2. 高压大电流能力
⑴Vds = 500V：轻松应对~220VAC整流后的VBUS（约400VDC），并提供充足的电压裕量，确保系统在浪涌和过压情况下依然稳定。
⑵Id = 28A (Tc=25°C)：支持持续大电流通过，满足千瓦级功率应用的需求。
3. 极低的功率损耗
Rds(on)max = 0.17Ω (Vgs=10V)：超低的导通电阻意味着更低的导通损耗。在高温下表现同样出色，Rds(on)typ @ 125°C 约为常温的2倍左右，保证了系统在高温运行时的稳定性和效率。
4. 卓越的开关性能
优化的栅极电荷 (Qg = 90nC typ.) 和低反向恢复电荷，使得开启、关闭过程更快、更干净。这直接降低了开关损耗，提升了系统工作频率上限，同时降低了EMI干扰。
5. 坚固耐用，可靠性高
⑴先进的体二极管：具有出色的反向恢复特性 (trr, Qrr)，在桥式或Buck-Boost整流电路中能有效降低反向恢复带来的风险和损耗。
⑵雪崩耐量：在测试调价下，能够承受3240mJ单脉冲雪崩冲击的能量 (EAS)，在感性负载开关、雷击浪涌以及设备ESD认证需求等极端情况下提供关键性保护，提升系统稳定性。
⑶全面的SOA：宽广的安全工作区为设计人员提供了更大的灵活性和安全保障。
二、应用场景
1. 工业开关电源： 用于通讯电源、服务器电源的PFC电路和DC-DC变换器（如LLC谐振半桥、全桥拓扑、双管正激）中的主开关管。
2. 电机驱动与变频器： 作为三相逆变桥的功率开关，驱动工业电机、变频空调压缩机、电动汽车OBC系统等。
3. 新能源领域： 光伏逆变器的DC-AC模块、储能系统的充放电控制电路。
4. 大功率照明： 大功率LED驱动电源、HID灯镇流器。
5. 超声波设备与电焊机： 需要高频、大功率输出的特殊设备。
三、设计指南
1. 栅极驱动设计
CMA28N50应用的成败一半在于驱动。一个“强而有力”的驱动电路是必须的。
⑴驱动电压 Vgs：建议使用12V-15V以在导通损耗和开关应力间取得最佳平衡。绝对最大额定值为 ±30V，必须严格防止过冲和负压振荡超出此范围。
⑵驱动电流能力： 根据开关频率fsw 和栅极总电荷 Qg 计算所需驱动电流：Ig = Qg * fsw。例如，在100kHz下，Ig ≈90nC * 100kHz = 9mA。为确保快速开关，实际驱动器的峰值电流需要放大，建议取在0.5A至2A之间。
⑶驱动电阻 Rg： 串联在栅极的电阻用于控制开关速率，抑制栅极振荡和电压过冲。典型值在几欧姆到几十欧姆，需通过实验在EMI和开关损耗之间权衡。
⑷布局： 驱动回路（驱动ICRgMOSFET栅极MOSFET源极 SGND）面积必须最小化，以减小寄生电感，防止误导通和振荡。
⑸缓冲电路设计
电路中，功率管开关状态高dv/dt、di/dt变化率时，为了进一步抑制开关时的电压尖峰和浪涌电流，建议在漏源极之间并联一个RC缓冲电路。，不仅可以降低EMI，还能降低米勒效应引起的栅极电压跳变的误导通风险，能有效起到保护MOSFET。
2. 散热管理
对于CMA28N50这样的大功率器件，高效的散热是保证输出电流能力的关键。
(1)计算功耗： 总功耗 P(total) = P(cond) + P(sw)。
导通损耗：P(cond)= Id2* Rds(on) * Dy
开关损耗：P(sw) = 0.5 * Vds * Id * (tr + tf) * f(sw)
(2)热设计：
结到外壳的热阻 RthJC = 0.43 °C/W。
总热阻 RthJA = RthJC + RthCS + RthSA，其中 RthCS（绝缘垫片热阻）和 RthSA（散热器热阻）是散热器选择的重点。
估算温升：ΔT = P（total ）* RthJA。必须保证结温 Tj 在绝对最大额定值150°C以内，并留有足够余量（推荐工作结温<125°C）。
必须使用合适的散热器，并在接触面涂抹导热硅脂以降低 RthCS。
3. 保护电路
过压吸收： 在漏极-源极之间并联RCD吸收电路或TVS管，以钳位因寄生电感引起的关断电压尖峰。
VDSOVP： 通过采样电阻或霍尔传感器监测电流，配合控制IC在过流时快速关断MOSFET。
VgsOVP： 可在栅源间并联一个18V左右的齐纳二极管，防止栅极被击穿。
四、设计案例：一款500W LLC谐振半桥变换器
1. 应用背景： 为服务器电源设计高效POE模块，输入电压400VDC，输出12V/42A。
2. 拓扑选择： LLC谐振半桥，因其易于实现ZVS/Soft-switch。
MOSFET选型： CMA28N50。其500V耐压足以应对400V输入及浪涌；在LLC电路中，借助谐振实现ZVS开关，开关损耗极低，其低 Rds(on) 的优势得以充分发挥。
3. 关键设计参数：
开关频率 f(sw)： 约100kHz（随负载变化）。
驱动IC： 选用专用半桥驱动器如LM5113，其峰值拉/灌电流达到1.5A/5A。
栅极电阻 Rg： 选择10Ω，以平衡开关速度和EMI。
散热设计：
· 估算单管导通损耗约2W，开关损耗可忽略（因ZVS）。
· 为单管配备一个 RthSA< 5 °C/W 的散热器，确保在60°C环境温度下，结温低于100°C。
效益： 使用CMA28N50的LLC变换器，峰值效率预计可超过95%，系统运行稳定可靠，完全满足服务器电源的严苛要求。
结语
CMA28N50不仅仅是一个功率开关器件，更是您构建下一代高效、高密度、高可靠性功率系统的基石。其精心优化的参数和坚固的构造，为工程师应对严峻的设计挑战提供了强有力的保障。充分理解其特性并遵循本文的设计指南，您将能最大限度地释放其潜能，打造出领先市场的电源产品。
选择CMA28N50，即是选择效率，选择可靠，选择成功。
免责声明： 本文档仅供参考，实际设计请务必以场效应半导体官方发布的CMA28N50数据手册为准，并在原型机上进行充分的测试和验证。
