高效能功率开关新标杆：CMA20N50
引言
在追求更高效率的现代电子电路领域，一颗性能卓越的功率开关器件是系统成功的关键。CMA20N50，作为一款基于平面设计工艺制造的先进的500V、20A N-Channel场效应管，凭借其出色的快速开关特性、超低的导通损耗和坚实的稳定性，已成为电源产品、电机驱动及新能源应用中不可或缺的核心元件。
一、核心优势

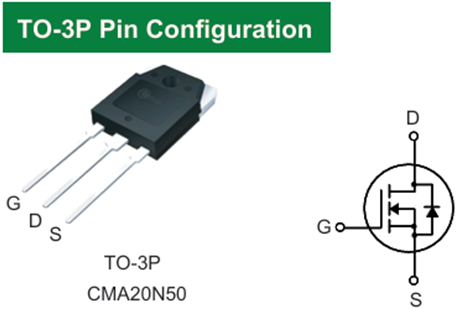

1. 内部结构与封装
TO-3P封装具有卓越的散热能力和极低的热阻值，是高功率应用场景中主要需求的封装。
2. 技术亮点
1）超低导通电阻（RDS(on)）：在10V驱动电压（Vgs）下，最大导阻仅260mΩ。这意味着在导通状态下，器件的功耗极低，系统效率更高，温升更小。
2）快速开关性能：优化的内部结构和工艺使其具有极低的栅极电荷（Qg）和开关损耗。这允许它在更高频率下工作，从而帮助设计者减小变压器、电感等磁性元件的体积，实现系统的小型化。
3）高耐压与强可靠性：500V的漏源电压（VDS）使其能从容应对工业环境中的电压波动和浪涌冲击。同时，它具备宽广的安全工作区和强大的雪崩耐量，确保了系统的长期稳定运行。
二、设计指南
应用CMA20N50，需要在设计中关注以下几个要点：
1. 栅极驱动设计
栅极驱动是MOSFET的灵魂。
①驱动电压（Vgs）：推荐使用10V-15V的驱动电压以实现最低的RDS(on)。务必确保Vgs绝对不超过±30V的最大额定值，否则会永久损坏器件。
②驱动电流能力：为了实现快速开关，驱动电路必须能提供足够大的瞬时电流来对栅极电容进行充放电。根据其总栅极电荷（Qg），估算所需的驱动电流：Igate = Qg / Tr（其中Tr为期望的上升时间）。一个强驱动能力的栅极驱动IC是必不可少的。
③布局与布线：栅极驱动环路应尽可能短且紧凑，以减小寄生电感。这可以防止产生振荡和过高的电压尖峰，确保开关波形干净利落。
2. 散热管理
尽管CMA20N50导通损耗很低，但在大电流或高频应用中，开关损耗不容忽视。
①计算功耗：总功耗Ptotal = Pcond (导通损耗) + Psw (开关损耗)。务必根据实际工作电流、占空比和频率准确估算。
②选择合适的散热器：根据计算出的最大功耗和环境温度，结合器件的结到环境热阻（RθJA），为TO-3P封装选择合适的散热器，确保结温（Tj）始终安全地低于最大允许值150℃。
3. 缓冲电路设计
在高压、大电流或高di/dt、dv/dt的应用中，为了进一步抑制关断时的电压尖峰和振铃，建议在漏源极之间并联一个RC缓冲电路。，不仅可以降低EMI，还能降低米勒效应引起的栅极电压跳变的误导通风险，能有效起到保护MOSFET。
三、应用场景
CMA20N50的优良特性使其在以下领域大放异彩：
1. 工业开关电源（SMPS）
①应用：作为功率因数校正（PFC）电路和DC-DC变换器（如LLC谐振半桥、双管正激）的主开关管。
②价值：其高耐压和快速开关特性，是实现80 PLUS铂金、钛金级高效服务器电源和工业电源的关键。
2. 电机驱动与变频控制
①应用：变频器、伺服驱动器、无刷直流电机（BLDC）驱动电路中的三相逆变桥臂。
②价值：低导通损耗减少了驱动器的发热，快恢复体二极管降低了电机制动时的关闭损耗，使电机运行更平稳、更安静、效率更高。
3. 新能源与汽车电子
①应用：光伏逆变器中的后级逆变桥电路、车载充电机（OBC）后级高压DC输出等。
②价值：高可靠性确保了系统在恶劣环境下的长期稳定运行，高效率直接提升了能源的转换利用率。
4. 不间断电源（UPS）
①应用：UPS逆变器部分的功率开关。
②价值：在负载情况下，低RDS(on)保证了更长的续航时间和高输出效率。
四、选型建议
在选择CMA20N50时，可将其与同类产品如IRFP460或更新一代的超结MOSFET进行对比。其优势在于在导通电阻和开关速度之间取得了优异的平衡。
对于需要更高效率或不同封装的场景，也可考虑同一系列下的：
CMA20N50C： 电流稍小（18A）的版本，适用于功率稍低的应用。
结语
CMA20N50不仅仅是一个功率开关，它是现代高效能电力电子系统的赋能者。通过深入理解其特性并遵循严谨的设计原则，工程师能够充分释放其潜力，打造出更高效、更紧凑、更可靠的下一代电源与驱动解决方案。
立即将CMA20N50纳入您的设计，迈向能效新境界！
免责声明：本文档内容仅供参考，具体设计请以官方数据手册为准，并在实际应用中进行充分测试与验证。
