赋能高效高密度电源设计：CMSL65R080SD MOSFET
—— 新一代功率开关革命性之作
物料概述：
CMSL65R080SD MOSFET是基于超级结（Super Junction）工艺原理和技术由场效应半导体（Cmos）研发的一款具有革命性的高压功率开关管，具有效率高，承载功率大，散热优异和理想的FOM特性。
一、封装形式：

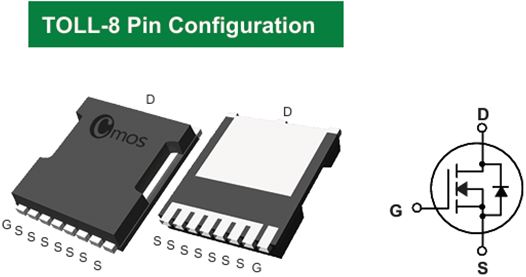

CMSL65R080SD器件采用TOLL功率级封装，具有优异的散热和空间优势，结合超结技术的高效低阻特性优势，旨在满足现代电源系统对高效率、高功率密度、高可靠性的严苛要求。下图为该器件内部TOP与封装形式。
二、核心优势：
1.高效率：超结工艺带来极低的导通损耗和开关损耗，优异的FOM=RDS(on)*Qg,极大地减少设备允许过程的损耗，提升系统整体转化率。
2.高功率密度：高耐压与持续大电流（BVDSS=650V,50A）使其具备高功率承载能力，兼容性强。
3.高集成性：TOLL封装尺寸紧凑（典型尺寸9.90mm x 11.68mm），较传统TO-220(10mmx30mm)封装节省PCB面积超60%，使产品设计更小型。
4.超强散热性：大面积顶部铜片和底部散热焊盘，可实现双面散热，显著降低热阻（RthJC），提升功率处理能力。
5.优控寄生参数： 无引脚设计极大降低了封装电感（<1nH），有助于减小开关振铃，降低电压应力，提升EMI性能，极大地还原PCBA原始状态。
三、应用场景
此MOSFET是以下高要求应用的理想选择：
1. 服务器/数据中心电源： 用于主动钳位正激（ACF）、有源钳位反激（ACF）、LLC谐振变换器中的主开关。
2. 工业与通信电源： 大功率AC-DC整流模块、工业电机驱动、光伏逆变器中的Boost电路或逆变桥臂。
3. 新能源充电设施（EV）： 电动汽车车载充电机（OBC）、直流快充模块中的功率转换级。
4. 高端消费类电源： 大功率适配器、游戏机电源、LED驱动电源等。
四、设计指南
1. 超结工艺优势利用：
(1)低导通损耗： 80mΩ的Rds(on)确保了在导通期间产生更少的热量。设计时需确保栅极驱动电压（Vgs）足够高（推荐10V-15V）以充分发挥此优势。
(2)快速开关特性： 超结MOSFET具有极快的开关速度，但这会带来dv/dt和di/dt的挑战。必须精心设计驱动电路以平衡效率与EMI。
2. TOLL封装布局设计要点：
(1)散热优先设计：
在PCB顶部和底部，为MOSFET的顶部铜片和底部散热焊盘预留足够大的散热铜皮区域，并通过大量 thermal vias（散热过孔）连接底层，形成有效的热通道。
强烈建议在散热区域涂敷导热硅脂并安装散热器，以最大化散热效能。
(2)低寄生电感布局：
驱动回路面积最小化： 将驱动IC尽可能靠近MOSFET的G极和S极焊盘。使用短而宽的走线连接。
(3)功率回路最小化： 将输入电容（尤其是高频去耦陶瓷电容）以最短的路径与MOSFET的D极和S极焊盘形成紧凑回路，以抑制开关过程中的电压尖峰。
3. 驱动电路设计建议：
(1)驱动电压（Vgs）： 推荐工作电压为10V-15V，关断电压建议为-5V至0V，负压关断能有效提高抗干扰能力，防止米勒效应引起的误开通。
(2)驱动电阻（Rg）： 选择合适的栅极电阻是控制开关速度、抑制振铃和减少EMI的关键。建议值在2.2Ω至50Ω之间，具体根据控制芯片的拉电流能力调试确定最优值。可使用“串10Ω并二极管”的方式实现不同的开通和关断速度。
(3)栅极保护： 在G-S之间紧靠焊盘处放置一个10kΩ-100kΩ的电阻（用于放电）和一个约15V-18V的齐纳二极管（用于栅极钳位保护）。
4. 保护与可靠性考量：
(1)电压应力： 尽管额定电压为650V，但在关断瞬间，寄生电感会引起电压尖峰。确保在最坏工况下（如满载、开通和关闭瞬态过程、高温高盐等），Vds峰值不超过额定值的80%（即520V），留足裕量。
(2)雪崩能量（EAS）： 超结MOSFET的雪崩耐受能力通常较弱。设计时应避免器件工作于非钳位感性负载（UIS）条件下，必要时使用RCD吸收电路或TVS管来钳位电压尖峰。
(3)体二极管反向恢复： 在桥式拓扑中，需关注体二极管的反向恢复特性（Qrr， Trr）。硬开关条件下，高的di/dt可能产生大的恢复电流尖峰和损耗，需通过门极驱动或拓扑选择（如采用LLC谐振拓扑）来软化开关条件。
五、应用设计实例：
设备：SMPS 3kW ，LLC谐振变换器主开关
拓扑： 全桥LLC谐振变换器
角色： 上下桥臂的四个主开关管（Q1-Q4）
设计实践：
1. PCB布局：每个MOSFET的Drain焊盘下方直接放置4.7uF/400V的高频陶瓷电容，形成极小功率环路。
2. 驱动：采用专用隔离驱动芯片，输出能力为+12V/-3V。驱动走线采用差分对形式，并直接连接至MOSFET的G极引脚。
3. 散热：PCB采用2oz厚铜箔，顶部和底层均设计了大面积散热区域，并通过每平方英寸20个以上的过孔阵列连接。所有MOSFET共享一个大型铝散热器，通过导热垫片接触TOLL封装顶部。
4. 结果： 该设计在满载条件下，开关频率约100kHz，MOSFET结温温升ΔTj< 40°C，系统峰值效率 > 96%，功率密度达到12.5W/mm³。
六、物料选型与对比建议
1.替代传统封装： 在升级现有采用TO-220或TO-247封装的设计时，此TOLL器件可直接提升功率密度和效率，但需重新设计PCB布局和散热方案。
2.竞品对比： 在选择时，除关注Rds(on)外，还应全面比较栅极电荷（Qg）、反向恢复电荷（Qrr）、输出电容（Coss）、Miller capacitance 等FOM（品质因数），以及热阻（Rth(jc)） 参数。更低的Qg和Qrr意味着更低的驱动损耗和开关损耗。
结论： CMSL65R080SDMOSFET是迈向下一代高密度电源设计的钥匙。
成功应用它的关键在于：充分利用其低阻特性、实施以散热和低电感为核心的精良PCB布局、并配置一个干净有力的驱动电路。通过遵循本指南的设计要点，工程师可充分释放该器件的性能潜力，打造出极具市场竞争力的先进电源产品。
立即将这款强大的超结MOSFET纳入您的设计库，为您的创新注入无限能量！
获取样品、查阅技术文档或订购物料，请访问场效应半导体官方授权代理商网站或联系您的客户经理。
获取样品 | 技术咨询 | 设计支持
访问官网：www.cmosfet.com
联系销售：sales@cmosfet.com
技术,让效率与可靠性成为您产品的核心竞争力！
（Note：具体设计请务必参考所选型号的官方数据手册（Datasheet），以上文案为通用技术指导。）
