CMN5N20 MOSFET：赋能高效功率开关设计
摘要
本文旨在深入探讨场效应半导体公司推出的CMN5N20 MOSFET（N沟道200V MOSFET）的技术特性、核心优势及其在各类功率开关应用中的设计指南。通过系统性的分析，为电源工程师、电子设计师提供从选型、电路设计到布局优化的全面解决方案，助力打造更高效率、更可靠、更具成本效益的功率转换系统。
一、核心优势

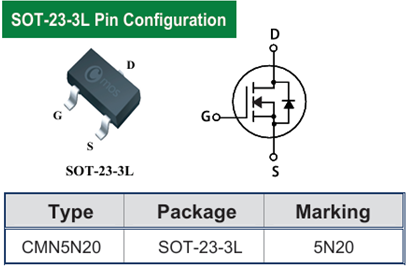

如图所示，CMN5N20是一款采用SOT-23-3L小体积封装的N沟道增强型功率MOSFET，其关键规格定义了其应用边界：
器件核心特性分析：为何选用CMN5N20?
1. 卓越的电压与电流能力：
· VDSS = 200V：轻松应对100V~150V VBUS母线应用，为离线式开关电源(SMPS)、电机驱动等场景提供充足的电压裕量，确保系统稳定性。
· ID = 4A (TC=25°C)：支持毫安级别的持续电流输出，适用于中小功率产品之应用。
2. 优异的开关性能与低导通损耗：
· RDS(ON) (max) = 590毫欧 @ VGS=10V, ID=2.5A：极低的导通电阻意味着更低的传导损耗，能显著提升系统效率，减少发热。
· 快速开关特性：优化的内部结构使其具有快速的开启和关断时间，可适用于几百kHz高频开关电源，有助于减小磁性元件的体积和成本。
3. 高集成度和强大的耐用性与可靠性：
· 小封装大能量：经典的SOT-23-3L小体积封装形式，在不减性能的情况下有效地缩小了PCB面积，为用户最大限度地降本增效，实现成本可控。
· 雪崩能量额定值：能够承受一定程度的感性负载开关引起的电压尖峰（如继电器线圈），提高了在恶劣环境下的可靠性。
· ESD保护能力：提供了一定的静电放电保护，增强了生产和使用过程中的可靠性。
二、应用场景
基于以上特性，CMN5N20非常适合以下应用领域：
1. 开关模式电源（SMPS）：
· 拓扑：反激式(Flyback)、正激式(Forward)、功率因数校正（PFC）中的辅助开关。
· 功率等级：适用于50W~150W的AC-DC适配器、充电器、开放式电源。
2. 电机控制与驱动：
· 应用：作为H桥或三相逆变器的下桥臂开关，驱动直流有刷电机、步进电机或小型无刷直流(BLDC)电机。
· 优势：200V的耐压足以应对电机反电动势产生的电压尖峰。
3. DC-DC转换器：
· 拓扑：用于Buck（降压）、Boost（升压）等转换器中的主开关管，处理48V、72V等工业总线电压。

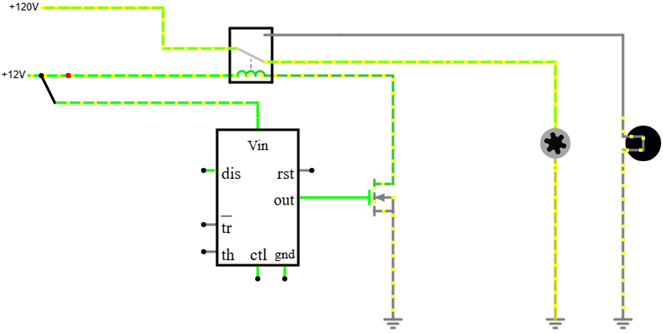

4. 其他通用开关应用：
· 高频逆变器（如太阳能微型逆变器初级侧）
· 电子负载、脉冲电路
· 电感性和容性负载的开关驱动
三、设计指南
成功应用CMN5N20离不开精心的电路设计，以下是几个核心设计要点：
1. 栅极驱动设计：
· 驱动电压(VGS)：推荐使用10V-12V的驱动电压以实现最低的RDS(on)。确保VGS绝对最大值不超过±20V。
· 驱动电流：选择具有足够峰值电流输出能力（如0.5A~1A）的栅极驱动器IC或晶体管，以快速对Ciss（输入电容）进行充放电，减少开关过渡时间，降低开关损耗。
· 栅极电阻(RG)：串联一个合适的栅极电阻（通常10Ω - 100Ω），用于控制开关速率，抑制栅极振铃和电压过冲，降低EMI干扰。
2. 散热管理：
· 计算功耗：
总功耗Ptotal = Pcon (导通损耗) + Psw (开关损耗)。
使用公式 Pcon= ID² * RDS(on) * Dut 进行估算。
3. 保护电路设计：
· 过压保护：在感性负载（如继电器、变压器）应用中，必须在漏极和源极之间并联吸收电路（Snubber） 或瞬态电压抑制二极管（TVS），以钳制关断时产生的漏感尖峰，防止VDS超过200V而损坏器件。
· 过流保护：可通过采样电阻、霍尔传感器或Desat（去饱和）检测电路监测漏极电流，一旦过流，驱动电路应能快速关断MOSFET。
4. PCB布局建议：
· 减小环路面积：驱动回路（驱动器→RG→Ciss→GND）和功率回路（电源正极→MOSFET→LOAD→电源负极）应尽可能短而粗，以减小寄生电感和EMI。
· 地平面：使用坚实的接地层，为开关噪声提供低阻抗返回路径。
· 去耦电容：在MOSFET的漏极和源极引脚附近（尤其是对于高频应用）放置一个高质量、低ESL的瓷片去耦电容（如100nF），以提供局部能量并抑制高频噪声。
四、设计实例：一款100W降压整流式或者宽电压输入的整流降压式）反激式开关电源
· 拓扑：隔离反激式 (Flyback)
· 输入：85V-265V AC (整流后约120V-375V DC)
· 输出：20V/5A
· 开关频率：200kHz
· MOSFET选型：CMN5N20的200V耐压留有充足裕量（AC Vin×1.414 + 尖峰 < 200V? 需精确计算，实际反激电源中MOSFET承受电压为VIN + VOR + Spike，此例中需验证，或考虑使用更高电压MOSFET）。（注：此例用于说明设计流程，实际100W反激在宽电压输入下，主开关管通常需选择500V-600V以上MOSFET。CMN5N20更适用于低压或PFC后级电压固定的场景，如PFC后380V，此处仅作示例参考。）
· 驱动IC：使用专用的PWM控制器如UC2844，其输出通过一个栅极驱动器（如TC4427）来增强驱动能力。
· RG：选择22Ω电阻以平衡开关速度与EMI。
· 吸收电路：使用RCD吸收网络来抑制变压器漏感引起的尖峰电压。
· 散热：根据计算，在最高环境温度下，功耗预计为2W，为此选择一个热阻足够低的小型铝散热器，确保MOSFET结温始终低于125°C。
五、结论
CMN5N20是一款性能均衡、坚固可靠的200V N沟道MOSFET，是中等功率开关电源和电机驱动应用的理想选择。通过遵循本文阐述的驱动、散热、保护和布局设计准则，工程师可以充分发挥其性能潜力，构建出高效、紧凑且长期稳定的功率电子系统。
立即将CMN5N20纳入您的下一个设计，体验其带来的效率与可靠性的双重提升！
免责声明：本文档仅供参考，实际设计请以官方数据手册(DataSheet)为准，并进行严格的测试和验证。
