CMD63P04 高性能P-chMOSFET 应用设计
一、产品概述
CMD63P04是广东场效应半导体（Cmos）推出的高性能 P沟道增强型功率MOSFET。器件采用通用的TO-252和TO-251封装，专为高电流、低损耗的电源管理应用而设计。极低的导通电阻、优异的开关特性以及出色的热性能，是电池保护、负载开关、DC-DC变换器以及逆变控制等场景的理想选择。

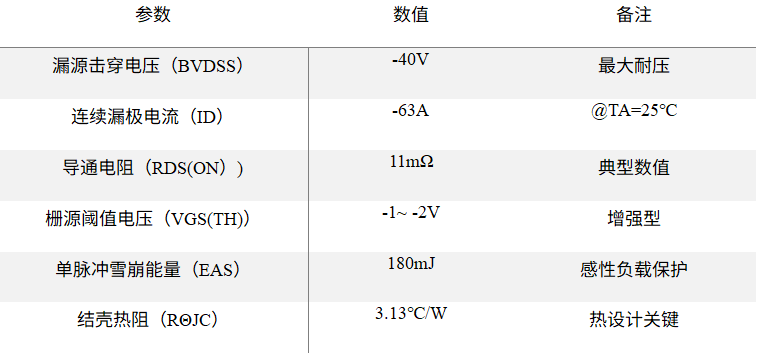

二、产品电气参数
三、产品核心优势
3.1 低导通电阻，
11mΩ 的典型导通电阻，即使在63A额定满电流连续运行（实际须有裕量）导通损耗极低：
Pcond = ID² × RDS(on) = 63² × 0.011 ≈43.66W（理论最大值）
3.2 宽栅极驱动电压范围
阈值电压低至-2V，可兼容 3.3V / 5V / 10V 逻辑电平驱动。在 VGS = -4.5V 时即可实现不超过20mΩ低阻导通。
3.3 快速开关特性
总栅极电荷仅 65nC，配合低栅极电阻，开关延迟时间短（开通30ns，关断460ns），适用于200kHz 以下开关频率的 DC-DC 变换器。
3.4 高可靠性设计
单脉冲雪崩能量 180mJ，可吸收感性负载关断时的反射能量。

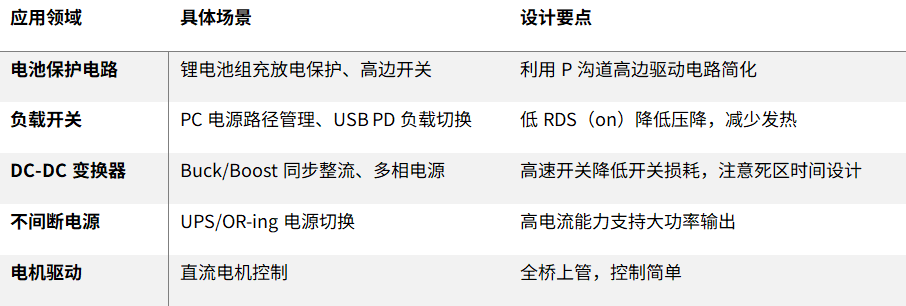

四、产品应用场景
五、产品应用设计指南
5.1 栅极驱动设计
驱动电压选择：
满功率应用：推荐 VGS = -10V，确保 RDS(on) 达到最小值。
低功耗/电池应用：VGS = -4.5V 即可导通，但需注意 RDS(on) 会略有增加。
绝对禁止：VGS 超过 ±20V，否则将造成栅氧化层永久损伤。
5.2 热设计与散热
1）结温估算：
Tj = Ta + Ploss × RθJA
其中Ploss = Pcond + Psw（导通损耗 + 开关损耗）
示例计算（INPUT=12V, ID = 30A，fsw = 200kHz，D = 50%）：
导通损耗：Pcond = 30² × 0.011 × 0.5 ≈ 4.95W
开关损耗：Psw ≈ 0.5 × VDS × ID × (tr + tf) × fsw ≈ 0.5 × 12 × 30 × 110ns × 200k ≈ 3.96W
总损耗：Ploss ≈ 8.91 W
结温：Tj = 25 + 8.91 × 62 = 577.42℃ ❌（严重超标！）
结论：自然对流条件下无法满负荷工作，必须采取散热措施。

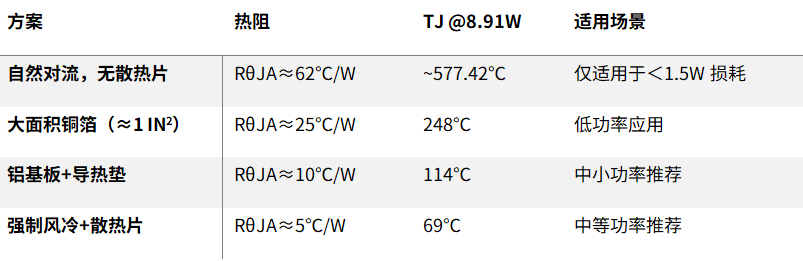

2）散热方案：
关键布局原则：
1. 栅极回路最小化：栅极驱动走线尽量短，远离大电流的漏极/源极走线。
2. RC 缓冲：感性负载应用时，漏源极间可并联 RC 缓冲电路（如 10Ω + 1nF）。
5.3 保护设计
5.3.1 过流保护：
建议在源极串联低阻值采样电阻（如 5mΩ），配合比较器实现快速过流关断.
关断响应时间应< 5μs，防止器件长时间进入线性区发生热击穿失效。
5.3.2 ESD防护：
栅极对源极并联双向TVS管（钳位电压< ±18V）或稳压二极管。
手工焊接时使用防静电手腕带。
5.3.3 反接保护：
CMD63P04非常适合用作电池反接保护开关。
当电池正确接入时，MCU 拉低栅极，VGS = -VBAT，MOSFET 导通；
电池反接时，体二极管反向偏置，MOSFET 无法导通，负载得到保护。
总结
CMD63P04凭借 -40V 耐压、-63A 大电流、11mΩ 超低导通电阻以及优异的开关特性，成为中高功率 P 沟道 MOSFET 应用中的佼佼者，特别适合：
需要高边开关,简化驱动的电池管理系统。
追求高效率、低发热的同步整流电源。
对空间紧凑、可靠性高有要求的便携式设备。
在设计中，重点关注栅极驱动电压选择、热管理设计、PCB 布局优化三大要素，即可充分发挥CMD63P04的性能优势，构建高效可靠的功率电子系统。
