CMS70P06 P沟道功率MOSFET 应用推荐
一、产品概述
CMS70P06 是一款采用先进沟槽（Trench）工艺技术制造的高性能 P沟道增强型功率MOSFET，专为中低功率开关应用而设计。该器件在导通电阻与开关特性之间实现了卓越平衡，是电源管理、电机驱动及负载切换等领域的理想选择。

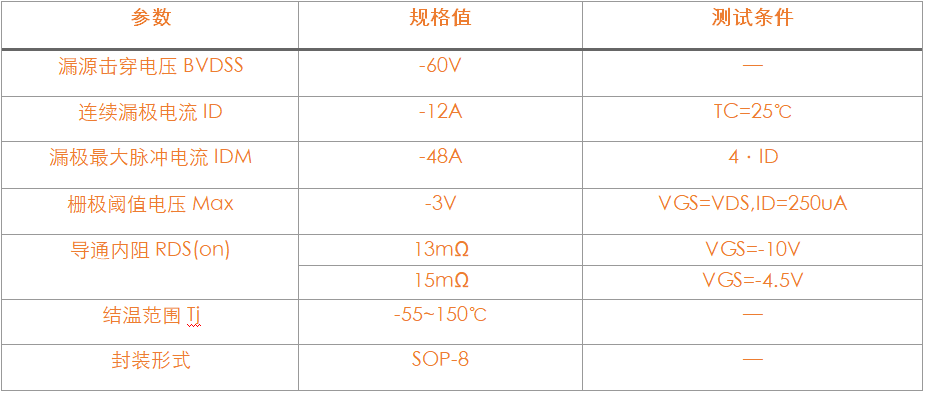

二、核心优势
设计亮点：电路需控制VGS尽可能保持在-10V左右，可显著降低导通内阻，提升系统效率。
三、应用推荐

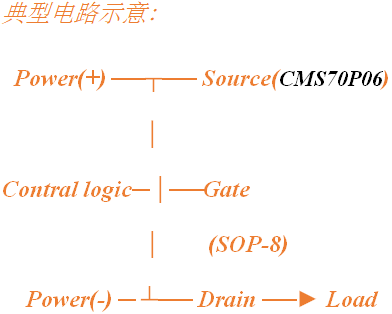

1. 电源路径管理
CMS70P06 作为高边开关，可直接连接电源正极，控制逻辑及电路简单高效。其低 RDS(on) 特性保障了VBUS压降小，提升电能转换效率。
2. DC-DC 变换器（同步整流 / 高边开关）
在同步 Buck 或 Boost 变换器中，CMS70P06 可用作高边开关或同步整流管。P沟道结构天然适配高边拓扑，无需复杂的自举驱动电路，简化设计、降低BOM成本。
3. 电源反接保护
将 CMS70P06 串联在电源正极路径中，利用其体二极管和沟道导通特性，实现理想的反向电源保护：
- 正常连接：体二极管先导通，随后沟道开启，压降极低。
- 反接时：体二极管反向偏置，电流被切断，保护后端电路。
4. 负载开关
P沟道MOSFET具有简单的控制逻辑特性，可以直接将CMS70P06串接在负载回路中作为负载开关。凭借其简单的逻辑控制和低静态损耗，能有效降低BOM成本和实现高效能转化。
四、设计指南
4.1 栅极驱动设计
> 注意：栅极驱动信号的高电平必须等于或接近源极电压才能可靠关断 P沟道 MOSFET，即确保VGS=0V,则MOSFET关断。
4.2 热管理设计
环境热阻值 RθJA：36 °C/W
建议：采用大面积铜箔散热（建议铜厚2 oz），必要时正面也可紧贴散热片。
最大功耗估算：PD(max) = (TJ(max) - TA) / RθJA
4.3 关键选型公式
静态损耗：Pcond = ID² × RDS(on)
动态损耗：Psw = 0.5 × VDS × ID × (tr + tf) × fsw
总损耗：Ptotal = Pcond + Psw
总结
CMS70P06 凭借其低导通电阻、小体积封装、简单的控制架构以及高性价比，完全可应用于以下领域：
1. DC-DC 同步变换器
2. 电机驱动与工业控制
3. 服务器/通信电源
4. 负载开关与电源路径保护
> 设计寄语：选择 CMS70P06，意味着在获得卓越电气性能的同时，大幅简化高边开关电路设计，缩短研发周期，降低系统总成本。
