CMSA008N03L功率MOSFET 技术选型指南
一、产品概述
CMSA008N03L 是广东场效应半导体（Cmos）SGT系列的 30V N 沟道功率 MOSFET，采用DFN-8 5×6封装技术。该器件以 0.8 mΩ 的超低导通电阻和 350A 的超大电流能力，重新定义了低压大电流功率器件的性能标杆，为高密度电源与电机驱动系统提供极致效率与热管理解决方案。

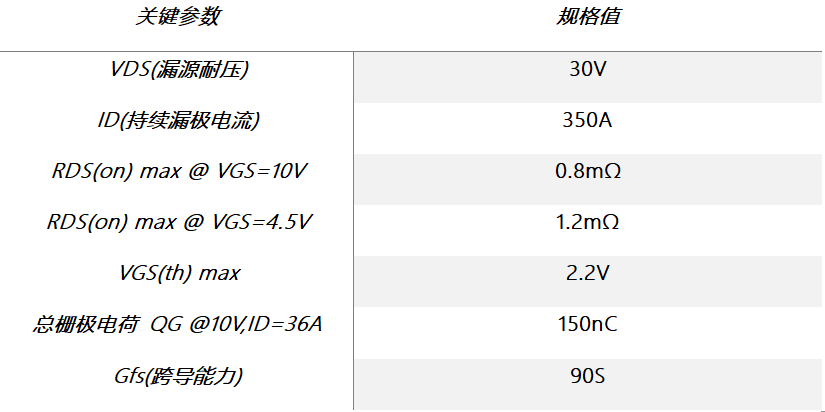

二、核心物料优势
1. 极致导阻，效率升级
0.8 mΩ 的导通电阻意味着在 100A 连续电流下，导通损耗仅约 8.0W，直接提升系统整体效率。
2. 优异的开关特性
低栅极电荷（QG）：150nC（@VGS=10V），配合低 RDS(on)，实现行业领先的 FOM（品质因数）。
快速开关响应：适合 100kHz 高频开关应用，降低磁性元件体积。
宽栅极驱动兼容：2.2V 阈值电压，兼容 3.3V/5V 逻辑电平驱动。
3. 高可靠性设计
工作结温范围：-55°C +150°C。
符合 RoHS 标准，无铅无卤素。
三、推荐应用场景
基于 CMSA008N03L 的 30V 耐压、超低导通电阻与大电流能力，该器件特别适合以下场景：
1. 开关模式电源（SMPS）
同步整流：服务器电源、通信电源、工业电源的次级侧同步整流。
PC电源的DC-DC 变换器：大电流 Buck/Boost 拓扑，12V → 3.3V/1.8V/1.0V 等电压转换。
优势：0.8 mΩ 导通电阻显著降低整流损耗，提升电源转换效率至 95%+。
2. 服务器与数据中心电源
VRM（电压调节模块）：CPU/GPU 核心供电。
PSU 内部功率级：24V/12V VBUS转换、中间总线架构。
优势：DFN-8封装的高功率密度完美契合服务器对空间与散热的严苛要求。
3. 电信基础设施
基站电源模块。
PoE（以太网供电） 供电端功率级。
优势：低 RDS(on) 降低温升，提升设备长期运行可靠性。
4. 电机驱动
BLDC（无刷直流电机）驱动：电动工具、无人机、机器人关节。
步进电机驱动。
优势：350A 脉冲电流能力轻松应对电机启动浪涌，低导通电阻降低驱动器发热。
5. OR-ing / 热插拔 / 电池管理
服务器背板 OR-ing：防止电源倒灌。
电池保护板（BMS）：大电流锂电池组充放电开关。
热插拔控制器功率级。
优势：极低导通电阻降低正常导通损耗，提升电池续航与系统效率。
四、电路设计指南

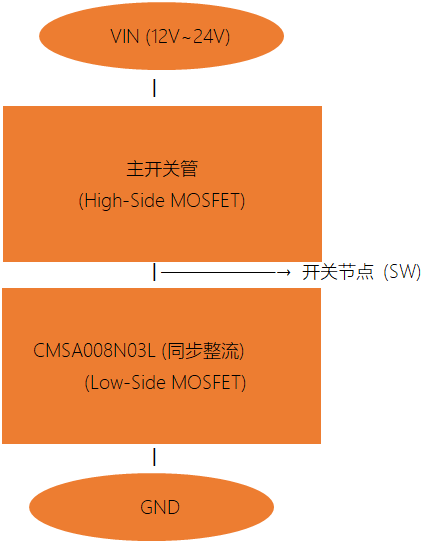

1. 典型同步整流应用电路
设计要点：
用于同步整流时，建议栅极驱动电压 VGS = 10V，确保完全导通，发挥 0.8 mΩ 最低导通电阻。
若驱动器为 5V 逻辑，VGS = 4.5V 时 RDS(on) 为 1.2 mΩ，仍保持优异效率。
开关节点（SW）处需布置 RC 缓冲电路（如 10Ω + 1nF）抑制高频振铃。
2. 多管并联设计（中心栅极版本）
当单管电流能力不足时，可采用 2~4 颗 CMSA008N03L 并联：
并联设计要点：
布线等长：多管并联时栅极走线对称等长，确保各管开关同步。
对称布局：漏极和源极铜箔走线严格对称，保证电流均流。
独立栅极电阻：每管栅极串联 10Ω等阻值电阻，抑制栅极振荡。
3. PCB 布局建议
布局项目 建议
散热焊盘 底部D极 焊盘通过大量过孔（≥9 个 0.3mm 过孔）连接内层 GND 铜箔，形成低热阻散热通道
栅极回路 栅极驱动走线尽量短，环路面积最小化，减少寄生电感L与栅寄生电容形成的LC振荡影响 。
开关节点 SW 节点铜箔面积适度，避免过大导致 EMI 辐射增强。
去耦电容 驱动器电源引脚就近布置 100nF + 10μF 陶瓷去耦电容
电流检测 如需电流检测，在 Source 与系统地之间预留检测电阻焊盘（如 1mΩ 2512 封装）
五、选型总结
CMSA008N03L 凭借成熟的SGT工艺，是 30V 电压等级下追求极致效率、最高功率密度、最优热管理 的系统设计首选。无论是服务器电源的同步整流、大电流 DC-DC 变换，还是电机驱动与电池管理，该器件都能以超小体积释放超强性能，助力您的产品在能效与可靠性上实现突破。
重要声明 ：
上述资料仅供参考使用，用于协助 Cmos客户进行设计与研发。
