CMU4435 P-MOSFET 电路设计与应用笔记
CMU4435是一款P沟道功率MOSFET，采用先进的沟槽技术，以低导通电阻和低栅极电荷为特点，适用于负载开关和PWM应用。该器件采用TO-251、TO-252封装，便于散热设计和手工焊接。
以下是基于其核心特性的应用电路设计与典型应用场景推荐。

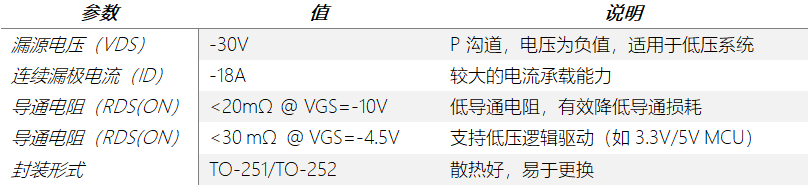

一、 核心参数
二、 应用电路设计
CMU4435 作为 P 沟道 MOSFET，其导通条件为栅极相对于源极为负电压（VGS < 0），因此非常适合用于高侧开关（电源正极）控制。
1. 基本高侧负载开关电路
这是最简单的应用，用于控制负载的电源通断。由于是 P 沟道，无需电荷泵即可实现高侧开关，电路简洁可靠。
（1）电路说明：
输入：电压范围 5V-24V（绝对值不超过30V）。
控制信号：MCU GPIO（如 3.3V 或 5V）。
R1 (栅极驱动电阻)：推荐 10Ω - 100Ω，用于抑制栅极振荡，减缓开关尖峰。
R2 (下拉/上拉电阻)：关键电阻。当控制信号为高阻态或未连接时，将 VGS 拉至 0V，确保 MOSFET 可靠关断。阻值推荐 10kΩ - 100kΩ。
Q1：CMU4435。
（2）工作逻辑：
当 MCU GPIO 输出 低电平 (0V) 时：VGS = -VIN（例如 -12V），MOSFET 导通，负载得电。
当 MCU GPIO 输出 高电平 (3.3V/5V) 时：VGS = VIN - VGPIO。若输入电压较高（如 12V），此时 VGS 仍为负（例如 -7V），MOSFET 可能无法关断。
注意：这种电路要求控制信号的电压需与输入电压有一定关系，或者采用开漏输出加电平转换。更稳定的电路是增加一个 NPN 三极管或 N 沟道 MOSFET 来驱动栅极，实现低压信号控制高压通断。
2. PWM 调速/调光控制电路
利用 CMU4435 的低栅极电荷和快速开关特性，可用于电机调速或 LED 调光。
电路要点：
驱动：使用微控制器的 PWM 输出引脚直接驱动（VGS 需满足 -4.5V 逻辑电平）或通过专用的 MOSFET 驱动器驱动。
栅极电阻：需要根据 PWM 频率调整栅极电阻。频率越高，栅极电阻应越小（如 10Ω），以保证开关速度，减少开关损耗；但过快的开关速度可能引起 EMI 问题。
续流二极管：在驱动感性负载（如电机、电磁阀）时，必须在负载两端并联续流二极管（如 1N4148 或 SS34），防止关断时产生的反向感应电动势击穿 MOSFET。
三、 应用场景
基于其 P 沟道、-30V/ -12A 及低导通电阻的特性，CMU4435 非常适合以下场景：
1. 电源路径管理与负载开关
在便携设备、笔记本电脑或服务器主板中，需要根据系统状态（如休眠、关机）切断特定功能模块的电源以节省功耗。CMU4435作为高侧开关，在电池供电的系统中表现优异。P 沟道 MOSFET 允许简单的单端控制（无需电荷泵），简化了设计并降低了静态电流。
2. 电池充电与保护电路
在单节或双节锂电池供电的设备（如电动工具、移动电源）中，CMU4435 可用于电池包的输出保护和充电管理。其低导通电阻（20mΩ）意味着在大电流充放电时，器件本身的温升较低，有助于提高系统安全性。TO-251 封装也便于在有限空间内进行散热设计。
3. DC-DC 转换器
由于其低栅极电荷（Qg）特性，CMU4435 适合用于同步整流降压或升压转换器。虽然它通常作为同步整流管（下管）使用，但在非隔离的负电压输出拓扑中，P 沟道 MOSFET 也常被用作主开关管。
4. 低压电机驱动
在机器人、无人机或小型电动工具中，该器件可用于驱动直流有刷电机。单个 CMU4435 可作为单向调速开关，两个可组成 H 桥电路（配合 N 沟道 MOSFET）实现电机正反转控制。ID 为 -12A 的额定值使其能够覆盖大多数中小功率电机应用。
四、PCB设计指南
1. 散热设计：虽然 RDS(ON) 较低，但在 10A 以上电流持续通过时，仍会产生热量。TO-251 封装的散热主要通过 PCB 铜箔进行。建议将漏极（Drain，通常与散热片相连）的焊盘连接到大面积的铜皮区域以增强散热。
2. 走线宽度：源极和漏极的载流路径应使用短而宽的走线，必要时可开窗加锡，以减小线路阻抗和温升。
3. 驱动回路：栅极驱动回路（从控制器到栅极电阻再到源极）应尽可能短，减小环路面积，防止引入噪声导致 MOSFET 误触发。
五、 总结
CMU4435 是一款性能均衡、可靠性高的 P 沟道 MOSFET。其 -30V 的耐压 和 -12A 的电流 能力使其在 12V 及 24V 系统中游刃有余，而低导通电阻确保了在大电流应用中的高效能。无论是作为简单的电源开关，还是复杂的 PWM 调制器件，它都能提供稳定且高效的解决方案，是消费电子、工业控制和电池管理领域的理想选择。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
