高压侧功率开关的黄金标准：CMSC6683 P-Channel MOSFET
摘要
在现代电路的“小三电”应用中，P-Channel MOSFET 凭借其简单的驱动方式和低电压应力特性，一直是高压侧（High-Side）开关的首选。Cmos推出的CMSC6683堪称黄金标准级，具有极限低压，大电流，低功耗的优秀特性。本文将从器件参数特性、选型逻辑、典型应用电路及设计要点出发，提供一份详尽的专业产品应用指南。
1. 关键参数

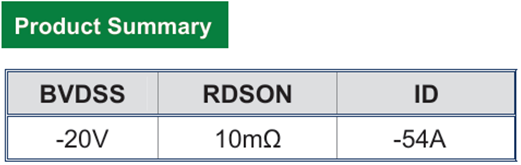

在深入电路设计之前，必须精确解读这款 PMOS 的核心参数含义：
1.1 耐压 -20V (VDSS)：该数值表示漏-源额定击穿电压为 -20V。源极（Source）相对于漏极（Drain）可承受最高 20V 的电压差。可适用于 12V 的电源系统，留有足够的降额设计空间 。
1.2 持续漏电流 -54A (ID)：在实验室一定条件下（通常是指器件壳温恒温在TC=25℃），器件可连续承载高达 54A 的电流。如此高的电流能力使其适用于高功率负载，如电机驱动或大电流电池管理系统。
1.3 导通电阻 10mΩ (RDS(on))：这是该器件的核心优势。在 VGS = -4.5V驱动下，10mΩ 的低导通电阻意味着极小的传导损耗。例如，在 20A 电流下，导通损耗仅为 I²×R = 20*20*0.01 = 4W ，这在功率回路中是可以接受的。
2. 应用场景
凭借低电压、大电流和极低内阻的特性，该 PMOS 在以下场景中具有显著优势：
2.1 电池保护板 (BMS)
在单节或多节锂电池组（如3节型号为18650锂电池，满充电压12.6V）中，该 PMOS 可作为放电保护开关。由于其导通电阻极低，能最大限度地减少大电流放电（如无人机、电动工具）时的能量损耗和发热。
2.2 电源防反接电路
相较于传统的二极管防反接，该 PMOS 构成的理想二极管电路几乎零压降。在源极接电源输入正极，漏极接负载的接法中，通过稳压或电位平移电路使 VGS 为负，从而完全导通，若不慎将电源正负极接反，则MOS管将截止不导通。
2.3 高压侧负载开关
在 12V工业控制系统中，作为控制板的总电源开关。由于 PMOS 的高压侧驱动不需要电荷泵，只需将栅极电压拉低即可导通，此时MCU仅提供逻辑电平，不再对MCU 功率有要求 。
3.设计指南
针对CMSC6683大功率应用，故采用DFN-8 3.3×3.3封装，但在设计时需要重点关注驱动电路、功耗和热管理。
3.1 栅极驱动电路设计
PMOS 的导通条件是栅极（Gate）电压低于源极（Source）电压。假设系统输入为 12V ( VIN= 12V )：
（1）导通控制：当需要 PMOS 导通时，应将栅极电压拉低至接近(2V~7.5V)。此时-12V<( VGS = VG - 12V)<-4.5V，以满足器件充分导通的条件，RDS(on) 方可达到最低导阻 10mΩ。
（2）关断控制：当需要断开负载时，将栅极电压上拉至 12V（与源极等电位）。此时 VGS = 0V ，PMOS 完全关断。
（3）设计方案：
在 MCU 控制信号与 PMOS 栅极之间，通常需要一级三极管或光耦进行电平转换。当控制信号为高电平时，三极管导通，PMOS 栅极被拉低，PMOS 导通；当控制信号为低电平时，三极管截止，电阻将栅极上拉至 VIN，PMOS 关断 。
3.2 功耗与热设计
虽然 10mΩ 的导通电阻非常低，但在 54A 的极限电流下，仍需谨慎计算功耗：
PD = I²× RDS(on)= 54*54*0.01 = 29.16W
如此高的功耗仅在理想散热条件下短暂存在。在实际应用中，需要根据实际工作电流计算。例如在 30A 工作时，功耗为 9W。这要求设计者必须考虑 PCB 的散热设计，包括大面积铺铜、散热过孔，甚至外加散热片，确保结温保持在最大额定值以下 。
3.3 体二极管与续流路径
PMOS 内部存在一个寄生体二极管。在该器件作为高压侧开关时，体二极管方向是从漏极指向源极（即正向电压从 Drain 到 Source）。当负载为感性（如电机、继电器线圈）时，关断瞬间会产生反向感应电动势。此时，需要在负载两端并联续流二极管，或利用 PMOS 本身的体二极管进行钳位，但需注意体二极管的电流能力和热损耗，必要时在外部并联肖特基二极管以提升可靠性 。
4. 总结
CMSC6683凭借其低的导通电阻和高电流承载能力，是低压大电流高压侧开关应用的理想选择。通过精心设计栅极驱动电路（利用简单的三极管电平转换）并妥善处理散热问题，工程师可以构建出高效、可靠的电源管理单元、防反接保护电路或电池保护方案。在电路布局时，务必遵循功率回路最小化原则，以充分发挥其 10mΩ 的超低阻值优势。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
