高压侧开关应用的理想解决方案 —— CMB5950A
一、概述
CMB5950A是一款采用沟槽工艺研发的P沟道增强型功率MOSFET，专为高压、大电流开关应用而设计。该器件采用先进晶圆制造技术和封装工艺，提供了极低的导通电阻和优异的开关性能，使其成为电源管理、电机控制和负载开关等应用的理想选择。
二、核心优势

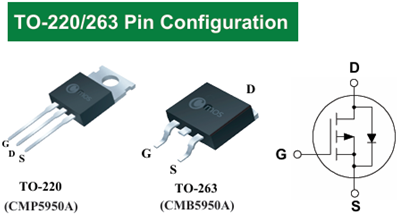

1、集成电路与封装
2、参数与规格
电气参数（典型值 @ 25°C）
①连续漏极电流（ID）：-35A
②导通电阻（RDS(on)）：0.045Ω @ VGS=-10V
③栅极阈值电压（VGS(th)）：-2V至-4V
④总栅极电荷（Qg）：55nC
3、热性能
①最大结温（TJ）：150°C
②结到外壳热阻（RθJC）：0.63°C/W
③结到环境热阻（RθJA）：62°C/W
三、设计指南
1. 高效率设计
⑴极低的RDS(on)最大程度降低导通损耗，提高系统效率
⑵优化的栅极电荷特性减少开关损耗，特别适用于高频开关应用
⑶优异的体二极管反向恢复特性，降低续流期间的开关损耗
2. 热管理性能
⑴TO-263/TO-220封装提供优异的散热能力，支持高功率应用
⑵宽安全工作区（SOA）确保在各种操作条件下的可靠性
⑶150°C最大结温满足绝大多数场景热设计需求。
3. 简化电路设计
⑴P沟道配置简化高压侧开关电路，无需额外自举电路
⑵适中的栅极驱动要求，与标准逻辑电平兼容
⑶坚固的设计，具有高抗dv/dt耐力
4. 设计注意事项
栅极驱动设计
⑴推荐栅极驱动电压：-10V（完全导通），0V（关断）
⑵为优化开关性能，建议使用专用栅极驱动器
⑶栅极串联电阻（Rg）值需平衡开关速度与EMI要求
5. 热设计指南
⑴在高功率应用中必须使用适当散热器
⑵建议监测结温，确保不超过125°C（长期可靠性考虑）
⑶布局时确保MOSFET与散热器间的低热阻路径
6. 布局建议
⑴尽可能缩短功率回路长度，降低寄生电感
⑵栅极驱动走线应远离高dv/dt节点，避免信号被耦合产生误触发
⑶在漏极和源极间添加适当吸收电路，抑制电压尖峰
四、应用电路
1. 高压侧负载开关
①微控制器通过电平转换驱动栅极，如通过单个三极管或图腾柱提高栅极驱动能力。
②适用于工业控制系统中的电源分配
2. 电机控制电路
⑴H桥配置中的高压侧开关
⑵可实现PWM调速和方向控制，如无刷电机FOC控制逻辑。
⑶需注意反电动势保护和续流路径设计
3. DC-DC转换器
⑴适用于Buck topo中的High side switch
⑵需配合同步整流器实现高效率
五、应用领域
1. 工业自动化
⑴可编程逻辑控制器（PLC）输出模块
⑵工业电机驱动器和执行器控制
⑶电源分配和断路器替代
2. 电源系统
⑴热插拔电源控制
⑵冗余电源切换
⑶DC-DC转换器和逆变器
3. 消费电子
⑴大功率音频放大器
⑵高功率LED照明系统
⑶电池管理系统（BMS）
4. 汽车电子
⑴辅助电源控制
⑵电动座椅/车窗控制
⑶预充电和放电电路
六、可靠性考虑
CMB5950A通过严格的可靠性测试，包括：
①100%雪崩能量测试
②高温反向偏压（HTRB）测试
③高压蒸煮实验
④温度循环测试，等
七、选型建议
对于需要更高电流能力的应用，可考虑CMB5950A的并联使用，但需注意：
确保器件参数匹配
平衡栅极驱动和电流分配
提供对称的布局和热管理
对于更高电压需求，可考虑CMB5950A的同类高压型号；对于需要更小封装的应用，可评估SOP-8封装替代方案。
总结
CMB5950A P沟道MOSFET以其优异的电气特性、坚固的封装设计和可靠的性能，为设计工程师提供了高压侧开关应用的理想解决方案。通过遵循本文提供的设计指南和应用建议，可以充分发挥该器件的性能潜力，构建高效、可靠且具有成本效益的功率电子系统。
免责声明： 在实际设计应用中，请务必参考Cmos官方发布的最新版CMB5950A数据手册，并以手册参数为最终设计依据。
