性能重塑，能效革新：CMB180P04A —— 高可靠性电源设计的卓越之选
引言
在当今高效能电子系统设计中，电源管理模块的性能直接决定了整体设备的可靠性、能效与成本。面对日益严苛的能源法规和用户对设备小型化、长效运行的期待，工程师们持续寻求能够在有限空间内提供更强功率处理能力、更低损耗的半导体解决方案。广东场效应半导体深谙此道，隆重推出CMB180P04A—一款专为高功率环境优化的-40V、-100A P沟道功率MOSFET，以卓越的电气特性、坚固的封装技术和广泛的应用适应性，重新定义低压侧开关的性能标准。
一、核心优势
1. 电气性能

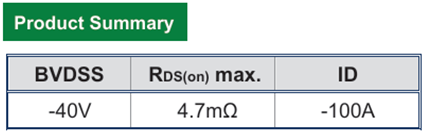

（1）极低的导通电阻 (RDS(on)): 在-10V驱动电压(VGS)下，导通电阻不超过4.7mΩ。这意味着在导通状态下，器件自身的功率损耗被降至极低，显著减少热生成，提升系统整体效率，尤其在高频开关或连续导通应用中优势明显。
（2）高耐压与宽安全工作区(SOA): -40V的漏源击穿电压(BVDSS)和-100A的持续漏极电流确保了在大功率设备复杂工况下的高可靠性。其宽泛的SOA为设计提供了更大的余量和灵活性。
2. 封装技术

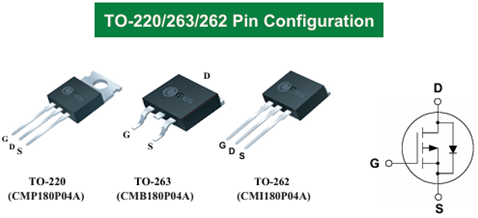

CMB180P04A采用行业标准的TO-220、-263(D2PAK)、TO-262封装，该封装以其优异的散热性能和机械强度著称。
（1）强大的功率耗散能力: 低热阻设计，能有效将芯片产生的热量传导至PCB板或散热器，确保器件在高温环境下仍能稳定工作，延长使用寿命。
（2）出色的工艺与可靠性: 基于场效应半导体成熟的沟槽技术，结合自动化的高精度制造与测试流程，确保每一颗MOSFET都具备高度一致性和卓越的长期可靠性。
3. 应用场景
这款MOSFET是众多需要高效、可靠高侧开关或电源路径管理应用的理想选择：
（1）汽车电子: 适用于电动座椅、车窗升降、风扇控制、LED照明驱动等系统的负载开关，满足IATF-16949:2016标准对质量和可靠性的严苛要求。
（2）工业控制与电源: 在电机驱动、PLC I/O模块、DC-DC转换器（尤其是同步整流或高侧开关）、不间断电源(UPS)及电池管理系统(BMS)中表现优异。
（3）消费电子与计算: 可用于台式机/服务器电源、大功率适配器、电池供电设备的负载分配与保护电路。
（4）新能源与储能: 在太阳能微型逆变器、储能系统的充放电管理电路中发挥关键作用。
二、设计指南
1. 简化设计: 优异的FOM (RDS(on)*Qg)使得工程师能够轻松实现高效率、高频率的电源设计，减少外围元件数量，降低BOM成本。
2. 增强系统可靠性: 坚固的设计和高耐压能力，有效抵御瞬态电压冲击，降低现场故障率，提升终端产品口碑。
3. 提升功率密度: 高效的散热性能允许在更小的空间内处理更大的电流，助力实现设备的小型化与轻量化。
4. 加速上市时间: 凭借其稳定的性能和丰富的设计资源（如SPICE模型、应用笔记、评估板），显著缩短产品研发周期。
三、应用场景
在高侧开关配置中，CMB180P04A可直接用于控制负载的通断。其P沟道特性简化了驱动逻辑——当栅极被拉低至源极电压以下一定值时（通常需超过阈值电压VGS(th)），MOSFET导通。设计时需注意确保栅极驱动电压充足（推荐-10V），并合理配置栅极电阻以优化开关瞬态。在同步整流等拓扑中，其快速体二极管反向恢复特性也有助于降低反向恢复损耗。
即刻升级您的电源设计！
无论您正在开发下一代汽车电子系统、追求极致的工业电源，还是打造高性能的消费类设备，CMB180P04A MOSFET都是您实现高能效、高可靠性设计目标的强大基石。
免责声明：在实际应用前，请务必查阅并参考官方发布的最新版CMB180P04A数据手册，以获取最准确、最完整的参数、特性曲线与应用信息。
