CMB50P06 MOSFET Design Guideline and App
一、产品概述
CMB50P06是一款采用先进沟槽工艺制造的P沟道增强型MOSFET，设计用于高效率的功率开关和线性放大应用。其-60V的漏源击穿电压（VDSS）与-50A的连续漏极电流（ID）能力，结合极低的导通电阻（RDS(on)），使其成为众多中压、大电流应用场景的理想选择。该器件提供出色的开关性能、高可靠性和坚固性，广泛适用于电源管理、电机驱动及负载开关等领域。

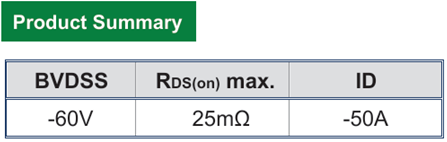

二、技术规格
1. 电气参数（典型值 @ TJ=25°C）
漏源击穿电压（VDSS）： -60V
连续漏极电流（ID）：-50A
最大脉冲漏极电流（IDM）：-150A
导通电阻（R<sub>DS(on)）： 约25mΩ （@ VGS=-10V）
栅极阈值电压（VGS(th)）： -1.0V~ - 3.0V
最大栅源电压（VGS）： ±20V
总栅极电荷（Qg）： 80nC （@ VDS=-48V, ID=-50A）
2. 封装与热特性
封装形式： 通常采用TO-220、TO-263（D²Pak）等工业标准半绝缘封装，便于安装散热器。
最大结温（TJ）： 150°C
热阻（结到外壳，RθJC）： 约 0.94 °C/W （TO-220），确保优异的热耗散能力。
3. 核心设计特点
低导通损耗： 超低的 RDS(on) 显著降低了导通状态下的功率损耗，提升了系统整体效率，尤其适用于较大功率负载的场景。
快速开关性能： 优化的内部结构和低栅极电荷设计，确保了快速的开启和关断时间，减少开关过渡期的损耗。
高抗雪崩能力： 坚固的设计使其能够承受一定的雪崩能量（EAS），在感性负载开关等恶劣条件下表现稳定。
优异的体二极管特性： 内部寄生体二极管具有快速反向恢复特性，在某些拓扑如半桥中可被有效利用或需予以管理。
三、应用场景
1. 开关电源（SMPS）
应用： 用作DC-DC转换器（如降压、升压、半桥拓扑）中的主开关管。
设计要点：
栅极驱动： 建议使用专用的MOSFET驱动器IC，提供足够大的瞬时电流（通常0.5A~1A）以快速充放电栅极电容，优化开关速度。驱动电压VGS推荐为10-12V。
损耗计算： 需综合考虑导通损耗（Pcond = ID² * RDS(on) * Dy）和开关损耗。高频下开关损耗占主导，需根据Qg、Coss和工作频率精确评估。
缓冲电路： 在高压或大电流开关时，可考虑使用RC缓冲电路来抑制电压尖峰，保护MOSFET。
2. 电机驱动与运动控制
应用： 有刷直流电机、步进电机或小型三相无刷直流（BLDC）电机驱动器的H桥或三相桥上臂。
设计要点：
续流路径： 电机是强感性负载，关断时会产生高反压。CMB50P06的体二极管或外部的并联肖特基二极管必须为续流电流提供通路。
隔离与保护： 驱动电路常需光耦或隔离驱动器实现高低压隔离。必须集成过流保护（如使用采样电阻+比较器）和欠压锁定（UVLO）功能。
死区时间控制： 在H桥或三相桥中，上下管切换必须插入死区时间，防止直通短路。死区时间需根据器件的开关时间谨慎设置。
3. 电子负载与线性稳压
应用： 大电流电子负载的恒流吸收部分，或低压差线性稳压器（LDO）的调整管（工作在线性区）。
设计要点：
安全工作区（SOA）： 在线性应用（同时承受高电压、大电流）时，必须严格遵循数据手册中的SOA曲线，确保功耗和热应力在安全范围内，通常需要强效散热。
稳定性： 作为调整管时，需注意其跨导和输出电容对反馈环路稳定性的影响，可能需补偿网络。
4. 电池管理及负载开关
应用： 大容量锂电池组（如电动工具、储能系统）的放电控制开关，或系统主板上的高边/低边负载开关。
设计要点：
防反接保护： 可通过巧妙配置MOSFET实现简单的防反接电路。
软启动： 控制栅极电压缓慢上升，实现负载的缓启动，防止浪涌电流。
四、应用电路示例：同步降压转换器（示意图）

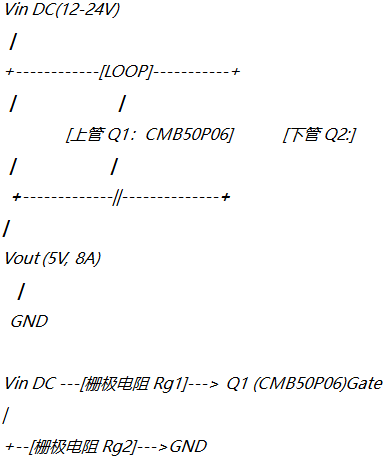

说明： 以上原理图为CMB50P06半桥top应用和驱动电路设计。
五、总结
CMB50P06凭借其高电流容量、低导通电阻和坚固的封装设计，为中功率等级的能源转换与控制应用提供了一个高效、可靠的解决方案。
