新一代碳化硅，释放效率潜能 ——CMHG65R027 SiC MOSFET
在追求更高效率、更高功率密度和更高可靠性的电力电子领域，碳化硅（SiC）功率元件已成为毋庸置疑的最佳方案。场效应半导体（Cmos）推出的 CMHG65R027 SiC正是这一技术的杰出代表，为现代电源设计工程师提供了强大的武器。

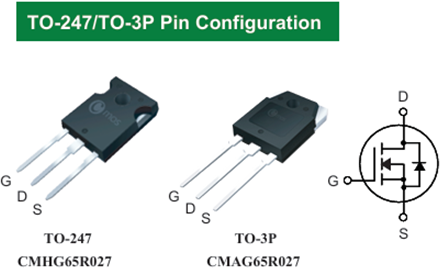

一、封装形式
CMHG65R027是一款采用 TO-247和TO-3P 封装的SiC MOSFET。它不仅仅是传统硅基超结MOSFET的替代品，更是一个能够解锁系统性能新高度的关键器件。
关键特性：
极低的导通电阻： Rds(on)典型值仅 27mΩ (@Vgs=18V, Tj=25°C)，导通损耗极低。
超快开关速度： 极低的反向恢复电荷（Qrr），显著降低开关损耗和EMI。
卓越的开关性能： 提供更低的栅极电荷（Qg）和输入电容（Ciss），更高频率运行。
高温工作能力： 最高结温达 175°C，提高了系统的热裕度和可靠性。
高阈值电压： Vgs(th) 最大值 4.5V，提供了更高的抗干扰能力和更佳的 dv/dt 鲁棒性。
二、核心优势
为何选择 CMHG65R027 SiC
1. 效率跃升：
通过显著降低导通和开关损耗，尤其是在高频下，系统整体效率可得到显著提升。这对于满足日益严苛的能效标准（如 80 PLUS Titanium）至关重要。
2. 功率密度倍增：
1)更低的损耗意味着更小的散热器需求。
2)更高的工作频率（可达数百kHz）允许使用更小的被动元件（电感、电容）。
3)最终结果：系统体积和重量大幅缩减，实现前所未有的功率密度。
3. 系统总成本优化：
虽然单颗SiC器件成本较高，但它能减小磁性元件体积节省散热成本，能够很可观地减少系统和结构成本。从整个系统生命周期来看，其带来的能效节省和可靠性提升，使得总成本更具竞争力。
三、应用场景
CMHG65R027 SiC非常适合以下中高功率应用领域：
1. 服务器/数据中心电源 (PSU)：
用于主动钳位反激（ACF）、图腾柱无桥PFC（Totem-Pole PFC）和 LLC 谐振变换器等高效率拓扑。是实现80 PLUS Titanium效率标准的核心开关器件。
2. 工业开关模式电源 (SMPS)：
在通信电源、焊接设备、激光驱动等对效率和体积有严苛要求的工业场景中表现卓越。
3. 新能源与储能系统 (ESS)：
完美适用于光伏逆变器的DC-DC升压环节和储能变流器（PCS），其高温特性非常适合户外环境。
4. 电动汽车车载充电机 (OBC) 及 DC/DC 变换器：
高频高效的优势可直接减小OBC的体积和重量，增加电动汽车的续航里程。
5. 不间断电源 (UPS)：
用于在线式UPS的PFC和逆变单元，提高整机效率，降低运行损耗和发热。
四、设计指南
成功应用 SiC MOSFET 需要特别注意其与传统硅器件的差异。
1. 栅极驱动设计 (至关重要！)
1）驱动电压： 推荐使用 +15V to +18V 开通，-3V to -5V 关断。负压关断能显著提高抗干扰能力，防止米勒效应引起的误导通。
2）驱动电阻 (Rg)： 需要仔细权衡。较小的 Rg（如 2-20Ω）可加快开关速度，降低开关损耗，但会增大电压过冲和EMI。建议通过实验确定最佳值。
3）驱动回路电感： 驱动回路面积必须最小化！
2. PCB 布局建议
1）最小化功率回路面积： 主开关回路（Mosfet - 电感/变压器 - 直流母线电容）的面积必须尽可能小，以降低寄生电感和开关过压。
2）使用低ESR/ESL的直流母线电容： 在Mosfet的漏-源极间并联高频薄膜电容，为开关电流提供局部低阻抗通路。
3）强化的散热设计： 尽管损耗低，但高功率下仍需重视。使用导热硅脂并将其安装在厚实的铜箔或散热器上，确保结温低于 150°C 以下以保障长期可靠性。
3. 保护与缓冲电路
1)过压保护：由于开关速度极快，关断时可能产生电压过冲。可根据需要设计 RCD 吸收电路或箝位电路。
2)过流保护：SiC器件耐受短路时间极短（通常<3μs），需要配置快速响应的退饱和保护（DESAT）电路。
总结
Cmos CMHG65R027 SiC MOSFET不仅仅是一个组件，它是通往下一代高效、紧凑、可靠电源系统的钥匙。通过借鉴本文提出的驱动、布局和散热设计建议，您将能充分发挥其性能潜力，让您的产品在竞争中脱颖而出。
立即采用 CMHG65R027，迈出电源设计革命性的一步！
获取样品、查阅技术文档或订购物料，请访问场效应半导体官方授权代理商网站或联系您的客户经理。
