引言:突破效率壁垒,定义功率新标准


在追求更高功率密度与更高能效的现代电力电子领域,传统的平面工艺MOSFET已逐渐触及性能天花板。超级结(Super Junction)技术的出现,革命性地降低了高压MOSFET的导通损耗和开关损耗,成为中大功率应用的理想选择。


本文聚焦于性能卓越的CMF65R170DT的超结MOSFET。它不仅是元器件,更是您设计下一代高效、紧凑、可靠电源系统的核心引擎。


一、封装形式

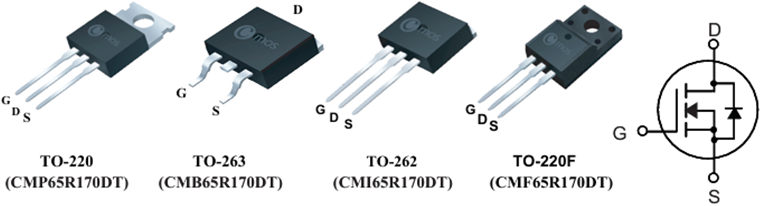

CMF65R170DT MOSFET采用四种常规封装形式(如下图所示),极大地拓宽了物料应用场景,用户可以根据自己的具体的设计方案选择合适的封装形式,提供了极高的兼容性。



二、核心优势

该器件凭借其超凡的性能参数,在同类产品中脱颖而出:

1. 超低导通损耗 (Low Conduction Losses)

0.17Ω的极致内阻:在10A的额定电流下,导通压降仅为Vds = Id × RDS(on) = 10A × 0.17Ω = 1.7V,显著降低了传导过程中的功率损耗(Ploss = Id² × RDS(on) = 17W),直接提升系统整体效率,尤其在重载条件下优势明显。

2. 卓越的开关性能 (Excellent Switching Performance)

超结结构带来了更低的栅极电荷(Qg=50nC)和优异的电容特性(Ciss, Coss, Crss)。

优势:这意味着更快的开关速度、更短的切换死区时间,从而降低开关损耗。同时,有助于减小驱动电路的压力,并允许工作在更高频率下,为磁性元件(变压器、电感)的小型化奠定基础。

3. 高耐压与强固性 (High Voltage Ruggedness)

650V的额定耐压 为工业环境中的电压尖峰和浪涌(如雷击、感性负载关断)提供了充足的裕量,确保系统在恶劣电网环境下的稳定性和可靠性,满足全球各类安全标准的要求。

4. 优异的体二极管特性 (Intrinsic Body Diode)

在桥式拓扑(如PFC、半/全桥)中,固有的体二极管充当续流二极管。该器件的体二极管具有低反向恢复电荷(Qrr)和软恢复特性,能有效抑制电压过冲和EMI噪声,提升系统鲁棒性。


三、应用场景

此款MOSFET是以下中高功率应用的绝佳选择:

1.  开关模式电源 (SMPS)

1)服务器/数据中心电源 (80Plus钛金级):用于主动式PFC升压桥和LLC谐振电路的开关管,是实现超高效率的关键。

2)工业电源 & 通信电源:为基站、路由器等设备提供高效、稳定的能源转换。

2.  新能源与储能系统

1)光伏逆变器:应用于DC-DC Boost升压电路,最大化太阳能板的能量采集效率。

2)储能系统 (ESS) 双向DC-AC逆变器:作为充放电回路的核心开关器件。

3.  电机驱动与控制

1)工业变频器:用于驱动三相电机,实现节能和精准调速。

2)大功率水泵/风机驱动:提供高可靠性和高效率的驱动解决方案。

4.  电动汽车充电设施(固定式充电桩和移动式充电机OBC)

1)直流快充桩模块:作为内部高功率DC-DC电源模块的开关器件。

2)交流充电桩 (AC Charging Pile):用于内部电源管理单元。

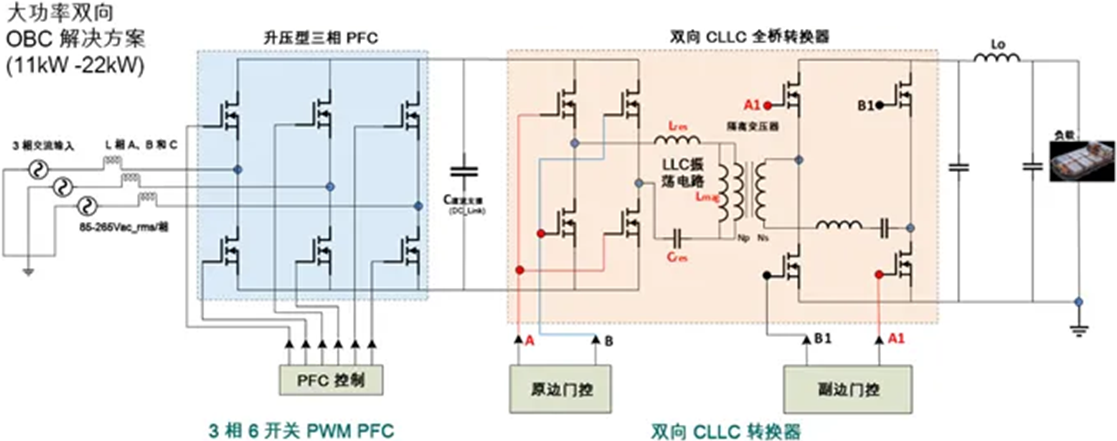

3)OBC前级PFC功率因子调整电路和LLC谐振电路均可完美适配。


OBC充电机核心控制电路


5.  不间断电源 (UPS)

1)在线式UPS的PFC和逆变单元,确保关键设备供电的纯净与不间断。


四、设计指南

要充分发挥该MOSFET的极致性能,精心的电路设计至关重要。

1. 栅极驱动设计 (Gate Driving)

1)驱动电压 (Vgs):推荐使用 +12V~15V 的标准驱动电压以确保MOSFET完全导通,同时避免超过绝对最大额定值(通常为 ±20V或±30V)。

2)驱动电流能力:选择一款峰值驱动电流(芯片拉电流/灌电流)足够大(如≥2A)的驱动IC或分立驱动电路,以提供快速的栅极充放电能力,缩短开关时间,降低开关损耗。

3)栅极电阻 (Rg):必须使用栅极电阻。其值需在开关速度(损耗)和电压尖峰/EMI之间取得平衡。较小的Rg加快开关但增大过冲,建议通过实验确定最佳值(通常在10Ω~100Ω范围内调整)。

2. 散热管理 (Thermal Management)

1)计算结温 (Tj):务必使用以下公式评估最坏情况下的结温,确保其低于最大结温(150℃)。 Tj = Tc + (Ptotal × Rθjc)

     Tc: 壳温 (Case Temperature)

     Ptotal: 总功耗 (导通损耗 + 开关损耗)

     Rθjc: 结到壳的热阻

2)PCB布局:采用大面积铜箔作为散热片,并尽可能将MOSFET的漏极(D)(通常也是散热框架)通过尽可能多个导热过孔连接到底层铜箔。必要时,必须配备高性能散热器。

3. 抑制寄生参数与振铃

1)布局最小化:尽可能缩短功率回路(尤其是高频换流回路)的物理路径,以减少寄生电感,这是引起开关振铃和电压过冲的主要原因。

2)吸收电路 (Snubber):如果电压尖峰仍然过高,可考虑使用RC吸收电路或箝位电路来抑制振铃,保护MOSFET。

4. 可靠性保障

1)雪崩能量 (EAS):确保在关断感性负载时产生的能量不会超过器件数据手册规定的单脉冲雪崩能量值。


结语

CMF65R170DT这款集高耐压、大电流、超低内阻于一身的超结MOSFET,是现代高性能电源系统设计的基石。它代表了功率半导体技术的前沿水平,旨在帮助工程师突破设计瓶颈,打造出更高效、更紧凑、更可靠的下一代电力电子产品。



立即将这款强大的超结MOSFET纳入您的设计库,为您的创新注入无限能量!
