1200V IGBT：高效能、高可靠性的功率开关解决方案
——赋能工业驱动与绿色能源系统
一、产品定位
CMH40N120T2是采用广东场效应半导体（简称‘Cmos’）先进工艺开发的一款沟槽栅-场截止型功率器件（IGBT），相比常规的功率器件，其内部集成有续流作用的快恢复二极管，使得相较常规功率器件其关闭后电流拖尾现象得以减缓。其设计与性能聚焦于高能效，提高了瞬态运行的强健性以及长期运行的鲁棒性，适用于中高功率变频器、可再生能源系统以及UPS、智能电网等领域。
二、关键设计优势
1. Cmos沟槽栅-场截止技术
微沟槽结构：降低导通损耗（典型 VCE(sat) ≤ 1.9V @ IC ≤ 40A），提升电流密度。
优化载流子分布：平衡导通损耗与关断损耗（Eoff），实现更高开关频率（可达50kHz）。
2. 反并联集成快速恢复二极管
集成快速恢复二极管（trr=164ns），续流时间得到有效控制，降低反向恢复损耗，抑制开关振荡，提升系统EMC性能。
3. 工业级可靠性设计
175°C最高结温（Tvj）：适应高温工作环境。
短路耐受能力建议时长（tsc= 15μs）：提供关键故障保护窗口。
低热阻封装（TO-247）：优化散热路径，支持高功率密度设计。
4. 驱动友好性
宽栅极电压范围（±20V），兼容主流驱动IC。
低米勒电容（Cres=90Pf,@VCE=25V），能有效抑制关断时高dv/dt产生的误导通风险。
三、典型应用场景
1. 光伏逆变器（PV Inverter）
角色：DC-AC全桥/三相电平拓扑的功率开关。
价值：
高频率开关效率提升系统发电量。
低关断损耗减少散热需求，降低系统成本。
高耐压（1200V）兼容1500V光伏系统架构。
2. 工业电机驱动器
角色：变频器输出级（如380-480V AC驱动）。
价值：
低导通损耗降低电机温升，延长运行的鲁棒性。
快速开关特性支持高精度PWM控制（如FOC算法）。
抗短路能力增强系统容错性。
3. 不间断电源（UPS）
角色：PFC升压级与逆变级核心开关。
价值：
高开关频率减小电感/电容体积，提升功率密度。
低导通损耗提高整机效率（满足80 PLUS钛金标准）。
4. 感应加热与电磁炉
角色：谐振半桥/全桥开关。
价值：
高频率工作能力（30~50kHz）匹配谐振需求。
集成二极管简化电路布局，降低BOM成本。
四、设计建议与注意事项
1. 驱动电路设计
推荐栅极电阻：RG =（10Ω~100Ω）（平衡开关速度与过冲）。
增加负压关断（-5V~-15V）：防止米勒导通（尽管米勒电容很理想），尤其在高dv/dt场景。
控制栅极驱动电路：减小栅极驱动电路长度，控制电路寄生振荡。
2. 散热管理
使用导热硅脂（K≥3W/mK）与强制风冷（风速≥4m/s）。
单管最大功耗 PD ≈ 152W（Tc=25°C），需依据实际工况降额使用。
3. 保护策略
过流保护：DESAT检测（动作阈值建议≤60A）。
过压抑制：RCD吸收电路或箝位二极管（VCE峰值）。

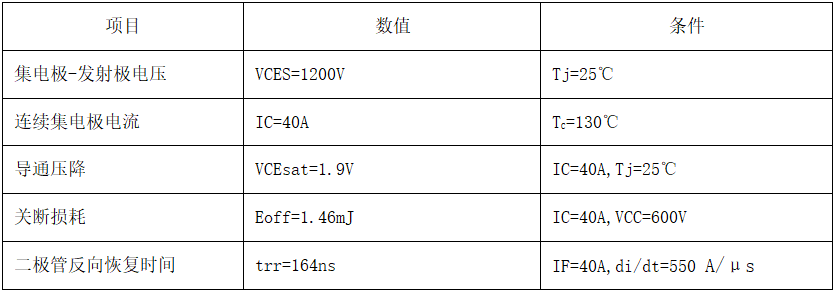

五、关键参数速览
结语
CMH40N120T2凭借Cmos先进沟槽栅—场截止工艺与SFD二极管的协同设计，为工业变频、光伏逆变及高可靠性电源系统提供了效率与鲁棒性的最优解。其平衡的性能参数、标准TO-247封装及超强栅极驱动IC的兼容性，可显著加速客户产品开发进程，助力实现下一代绿色能源与智能制造升级。
立即集成CMH40N120T2，加速您的产品升级！
（注：实际设计前请查阅官方Datasheet，确认参数边界及测试条件）
