为效率而生 ——CMF65R360D开启电源设计新篇章
还在为电源效率、体积与温升而妥协？
传统MOSFET的瓶颈限制了您的设计潜力？是时候拥抱革新了！我们重磅推出采用先进超级结（Super Junction）工艺的CMF65R360D MOSFET，为您带来颠覆性的性能飞跃！
一、封装形式

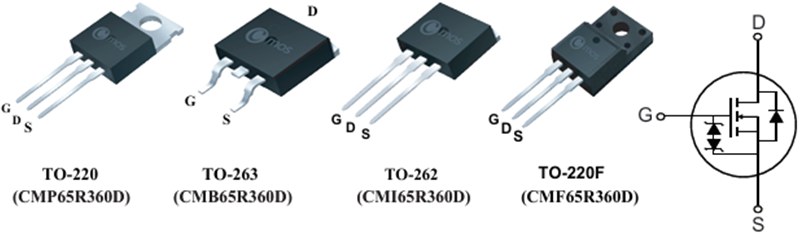

下图是CMF65R360D的封装形式与芯片内部拓扑图，我们提供TO-251、TO-252、TO-220、TO-220F、TO-262、TO-263六种常规封装新式，极大地丰富了客户电路设计时的选择性，如有特殊需求，也可提供定制化封装。
二、基础参数

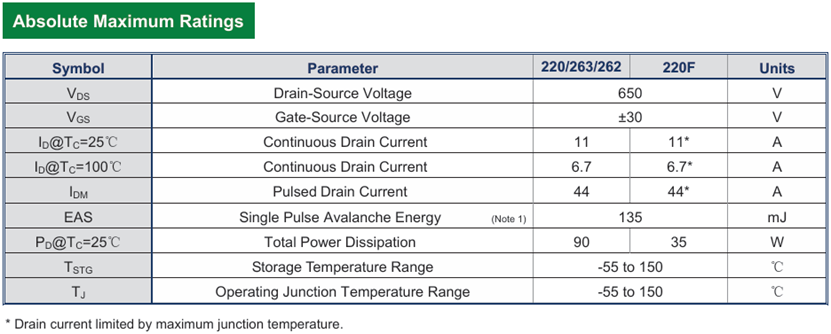

耐压能力：650V
持续漏电流大小：11A，(@TC=25℃)
饱和导通内阻：360mΩ
QG:32nC
三、核心优势
1. 极致高效，能耗锐减：
超级结结构带来革命性低导通电阻（RDS(on)）与超低开关损耗。对比传统MOSFET，效率提升显著，系统温升大幅降低，让每一瓦电力都物尽其用，助力绿色节能设计。
2. 功率密度飙升，小巧更强大：
卓越的电气性能允许在相同功率等级下使用更小的散热器，甚至实现无散热片设计！显著缩小电源体积与重量，是超薄适配器、紧凑型LED驱动及空间受限应用的理想之选。
3. 坚如磐石，可靠护航：
650V高耐压设计，轻松应对严苛电网波动及开关浪涌。优异的抗冲击能力和热稳定性，确保系统在各种环境下长久稳定运行，大幅提升产品寿命与口碑。
4. 易驱易用，设计省心：
优化的栅极电荷（Qg）特性，降低驱动电路负担，简化设计复杂度，加速您的产品上市进程。
四、应用领域
1. 高效电源适配器/充电器：
手机快充、笔记本电源（尤其65W以下）、家电电源等。实现更高效率、更小体积，满足日益严格的能效标准（欧盟CoC V5标准和美国DoE VI标准）。
2. 高性能LED照明驱动：
LED球泡灯、灯管、面板灯驱动电源。降低温升，提升可靠性，支持无散热片设计，优化成本与体积。
3. 工业与消费类开关电源：
辅助电源（AUX）、小功率SMPS、家电控制板电源等。在有限空间内提供稳定高效电力。
4. 其他电能转换场景：
电动工具电池包管理、小功率电机驱动、充电桩辅助电源等高效需求领域。
五．立即选用CMF65R360D
选择CMF65R360DMOSFET，不仅是选择一款器件，更是选择：
显著提升的终端产品竞争力（效率、体积、可靠性），
更低的系统散热需求和整体BOM成本，
轻松满足全球日益严苛的能效与环保法规，
面向未来的高性能电源设计平台。
即刻行动，让您的电源设计脱胎换骨！
联系我们获取详细规格书、申请免费样品或相关技术支持！
携手共创高效节能的未来！
联系方式： WWW.MOSFET.COM
让超级结MOSFET的强大效能，成为您产品闪耀市场的核心引擎！
END---
（注：实际应用中请以场效应半导体官方数据手册为准，结合具体工况验证设计。）
让效率与可靠性，成为您产品的核心竞争力！
