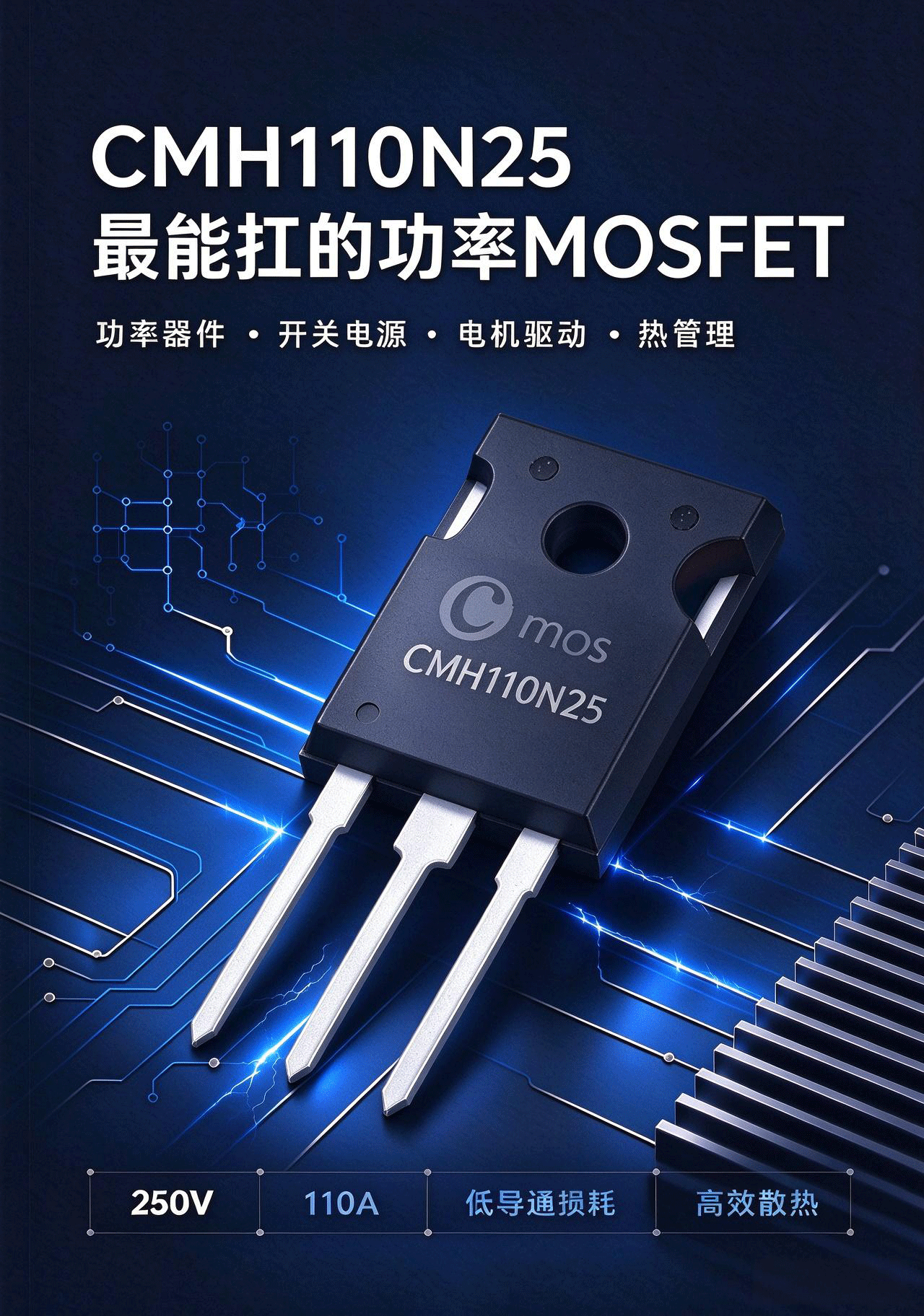

CMH110N25：能扛的功率MOSFET
CMH110N25是广东场效应半导体（Cmos） 采用平面工艺设计生产的一款N沟道功率MOSFET，技术成熟，专为复杂的应用环境需要而打造。芯片采用TO-247/TO-3P封装，通孔安装方式，既保证了良好的散热性能，又便于手工焊接和大批量生产。该器件是Sustain（维持）、Energy Recovery（能量回收）及Pass Switch（通路开关）等应用的理想之选。
如果你需要一颗能“扛得住”的功率开关管，CMH110N25就是那个值得信赖的选择。

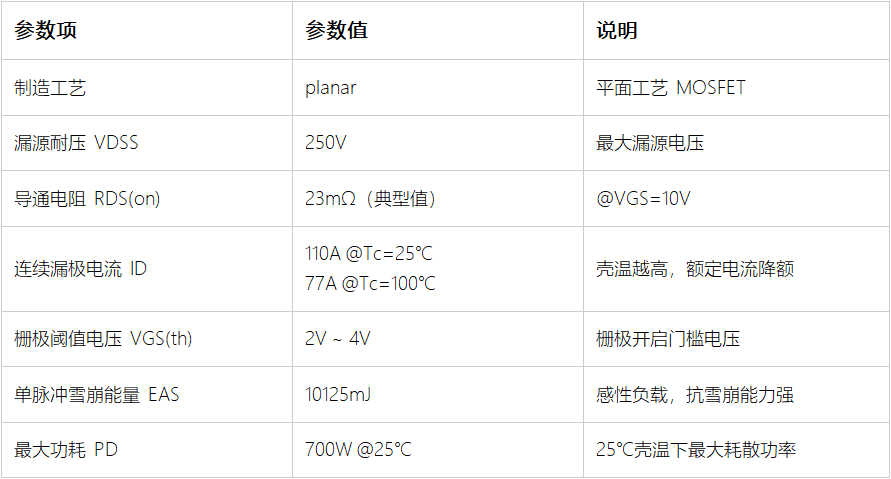

关键参数简引
一、应用与设计
目标场景：该器件耐压 250V、连续电流 110A，导通电阻仅 23mΩ@10V，适合工业电源、电机驱动、逆变器、大功率 DC-DC 转换器及储能变流等对耐压与通流能力均有较高要求的场合。
设计注意事项：
1. 驱动与开关损耗平衡：栅极电荷 Qg 为 202nC，输入电容 Ciss 约 10.35nF，属于中等驱动难度。建议搭配足够拉罐电流的栅极驱动器，以缩短开关时间，降低开关损耗；同时利用 23mΩ 的低导通电阻优势， 在大功率工况下显著减少通态损耗。
2. 热设计余量：700W 耗散功率基于理想散热条件，实际应用需结合 TO-247 封装的热阻与系统风冷/散热器能力降额使用。持续 110A 运行时，建议以壳温不超过数据手册规定值为约束反推散热方案。
3. 电压尖峰抑制：在电机驱动或逆变桥臂中，关断 di/dt 与母线寄生电感易引发漏源电压尖峰。250V 耐压提供了相对宽裕的裕量，但仍建议在漏源极间就近布置 RC 吸收或 TVS 钳位，并优化功率回路布局以减小寄生电感。
4. 体二极管利用：在桥式拓扑中，若利用体二极管续流，需关注反向恢复行为对效率与 EMI 的影响；若应用对续流性能敏感，可评估外并联肖特基或快恢复体二极管。
二、产品优势
CMH110N25：250V 高压大电流 MOS，为工业功率级而生
在电机驱动、工业电源与逆变系统的设计中，工程师始终在寻找耐压、通流与效率之间的最优解。CMH110N25 以 250V 漏源电压、110A 连续电流和 23mΩ（@10V） 的低导通电阻，为高压大电流开关应用提供了一颗扎实的功率核心。
1. 核心优势：
· 低通态损耗：23mΩ 导通电阻在 110A 级电流下显著降低发热，提升系统满载效率。
· 高压大电流兼顾：250V 耐压覆盖 48V/96V/110V 母线及常见工业母线架构，110A 通流能力减少多管并联需求。
· 700W 耗散能力：TO-247 封装配合 700W 额定耗散功率，为持续大功率运行留出热设计空间。
· 国产原厂品质：广东场效应半导体（Cmos）专注 MOSFET 领域，产品已覆盖工业控制、汽车电子与新能源等场景，以掩膜版专利技术与全流程品控支撑一致性交付。
2. 适用场景：
大功率开关电源，电池保护板，线性模式应用，VBus母线开关，交流电动机控制，不间断电源
3. 选型建议：
若系统母线在 200V 以内、持续电流需求在 50~80A 区间，CMH110N25 的 250V/110A 规格可提供充分的电压与电流裕量，建议配合合适的栅极驱动与散热设计以发挥其低损耗特性。
重要声明 ：
上述资料仅供参考使用，用于协助 Cmos客户进行设计与研发。我们有权在不事先通知的情况下，保留因技术革新而改变上述资料的权利。
Cmos产品全部经过出厂测试。 针对具体的实际应用，客户需负责自行评估，并确定是否适用。
资料对客户使用所述资源的授权仅限于开发所涉及Cmos产品的相关应用。
除此之外不得复制或展示所述资源， 如因使用所述资源而产生任何索赔、 赔偿、 成本、 损失及债务等， 我们对此概不负责。
