CMSL008N03L —— 极致低导通电阻 30V N沟道功率MOSFET，为高效率、大电流密度应用而生
在5G通信、AI服务器、高性能计算和新能源设备飞速演进的今天，功率转换系统对“效率”和“功率密度”的追求近乎苛刻。每一毫欧的导通电阻、每一纳库的栅极电荷，都直接决定系统的温升、体积与可靠性。广东场效应半导体（简称Cmos）生产的屏蔽栅沟槽工艺系列中的CMSL008N03L，以0.8mΩ的极低电阻和逻辑电平兼容特性，正是为这些尖端应用量身打造的功率核心。
一、器件核心参数
1. 极致低导通电阻：
i. RDS(on),max = 0.8 mΩ (@VGS =10V)
ii. RDS(on),max = 0.95mΩ (@VGS =4.5V)
典型值更是低至 0.6 mΩ，近乎理想开关，导通损耗降至物理极限附近。
2. 逻辑电平驱动：
在VGS =4.5V 下即可完全饱和导通，可直接由5V微控制器或数字电源控制器驱动，简化驱动电路设计，节省辅助电源轨。
3. 大电流能力：
连续漏极电流ID高达400 A，脉冲电流更可达 1600 A，从容应对瞬态峰值负荷。
4. 先进封装：
采用TOLL无引脚贴装封装，外形尺寸仅9.9×11.68 mm，寄生电感极低（<0.5 nH），散热通路极短，结到壳热阻RthJC低至 0.42 K/W，容易通过PCB散热实现低结温。
二、典型应用场景
1. 高效DC-DC转换器
· 服务器和AI加速卡核心供电（12V转1V/0.8V，输出电流>100A）。
· 电信级砖式模块和负载点（POL）电源。
2. 同步整流与ORing冗余电源
· 替代肖特基二极管，实现近乎无损耗的电源冗余与逆流保护。
3. 电机驱动
· 无人机电调、AGV伺服驱动器、电动工具，需要瞬间数百安培电流和极低发热。
4. 电池保护与管理系统
· 锂电池组充放电回路主开关，兼顾大电流与微安级关断漏电。
三、具体应用电路设计实例

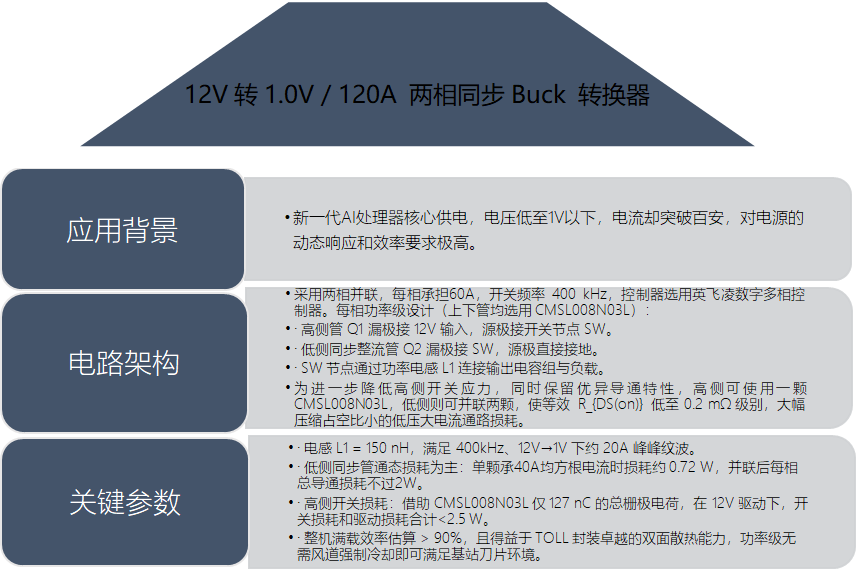

实例1：

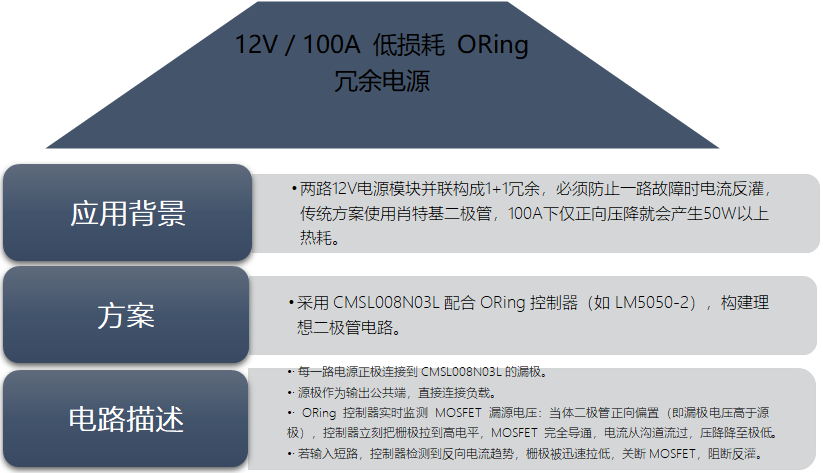

实例2：
四、选择 CMSL008N03L优势
1. 拓扑普适性：无论是高频硬开关的Buck，还是同步整流的ORing，抑或全桥/半桥电机驱动，其30V耐压与400A脉冲能力覆盖12V~24V母线应用全场景。
2. 热管理红利：<0.8 mΩ 的导通电阻让PCB铜皮成为“无限散热器”，系统省去散热片重量与空间，小型化优势直接转化为产品竞争力。
重要声明 ：
上述资料仅供参考使用，用于协助 广东场效应半导体有限公司（简称Cmos）客户进行设计与研发。
Cmos有权在不事先通知的情况下，保留因技术革新而改变上述资料的权利。
Cmos产品全部经过出厂测试。 针对具体的实际应用，客户需负责自行评估，并确定是否适用。
Cmos对客户使用所述资源的提供仅限于开发所涉及Cmos产品的相关应用。 除此之外不得复制或展示所述资源， 如因使用所述资源而产生任何索赔、 赔偿、 成本、 损失及债务等， Cmos对此概不负责。
