CMSL007N04A —— 化繁为简，重新定义大电流开关与功率转换的边界
前言
在48V轻混汽车、电动叉车、大功率DC-DC转换器及电池管理系统等低压大电流应用中，导通损耗与发热始终是工程师的痛点。面对动辄数百安的持续电流，单颗MOSFET往往需要多管并联才能勉强支撑，随之而来的均流、驱动、布局难题让系统复杂度和成本节节攀升。广东场效应半导体有限公司（简称Cmos）推出的CMSL007N04A 以单管400A的强悍载流能力、低至1mΩ (max) 的导通电阻，为您带来化繁为简的颠覆性设计体验。

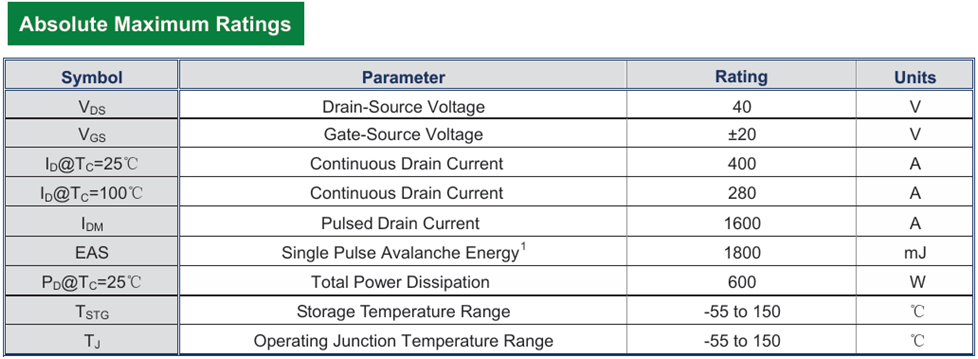

一、产品核心参数
二、电路设计指南
对一颗能吞吐400A的MOSFET，电路设计的优劣直接决定可靠性与效率。以下是基于CMSL007N04A的电路设计要点：
1. 栅极驱动设计：
CMSL007N04A极低的RDS(on)由庞大的芯片面积支撑，导致其输入电容与栅极电荷相对较高。避免开关损耗失控的关键是提供峰值为5A至10A的强驱动能力。推荐采用独立的栅极驱动IC，或分立图腾柱电路，并使用低ESR的栅极驱动电阻（典型2.2Ω～5.6Ω），确保米勒平台被迅速穿越。驱动回路尽可能短，开尔文源极连接能显著抑制因高di/dt引发的振荡。
2. 功率回路与散热：
· 布局：采用多层板设计，将功率漏极、源极铜箔大面积铺铜，借由TOLL-8多引脚分散电流。功率环路面积最小化以减小寄生电感，必要时加装RC吸收电路于漏源之间。
· 散热：TOLL-8封装拥有低至约0.21°C/W的结壳热阻。即使RDS(on)仅1mΩ，400A电流下的导通损耗仍达160W。设计时必须将器件贴合在大面积散热器上，界面涂抹高性能导热硅脂，并强制风冷或液冷，确保结温在安全阈值内。
3. 并联均流与保护
当单管仍不足时，CMSL007N04A的正温度系数特性使并联均流天然容易实现。并联时需为每颗MOSFET配置独立的、对称的栅极电阻。在电池保护或负载开关应用中，利用其雪崩能力，并配合TVS管钳位，可轻松应对电感关断的电压尖峰。
三、应用场景拓展
场景一：电动出行与工业车辆电机驱动
24V/36V电动叉车、高尔夫球车、扫地车等电机控制器的半桥或全桥拓扑，持续相电流轻松突破150A。CMSL007N04A单管代替过去3～4只TO-263并联，大幅缩小PCB面积，消除并联失配风险，简化结构设计，并配合低频PWM（如20kHz）实现平顺静音的调速。
场景二：大功率电池管理与主开关
储能系统、通信后备电源以及电动摩托的锂电池组，需要一个可靠、低功耗的主回路断路器。CMSL007N04A作为电池正极或负极的防反接/充放电开关，常态导通下的压降仅1mΩ × 100A = 100mV，发热微乎其微。结合栅极电压缓慢建立电路，还能实现软启动，抑制涌入电流。
场景三：高效大电流DC-DC与同步整流
隔离型全桥、推挽或者大电流降压型开关电源的二次侧同步整流，CMSL007N04A能凭借极低RDS(on)大幅度替代肖特基二极管，将效率推向99%级别。在低压大电流输出（如3.3V/200A）的服务器电源或电解电镀电源中，多颗并联的原边开关管同样能获得高功率密度。
场景四：不间断电源（UPS）与负载开关
在线式UPS电池低压端逆变器及旁路切换开关、工业热插拔模块，需要毫秒级可靠导通并能承受持续的满载电流。CMSL007N04A的150°C结温能力和强大的雪崩容限，赋予系统更高的热设计和可靠性冗余，轻松应对电机堵转、感性负载以及短路等冲击。
结语
CMSL007N04A是一颗性能强大的MOSFET，它是大电流架构“单管革命”的实践者。从电机咆哮到电池静默守护，从电源变换到工业开关，它以近乎极限的导通电阻和稳固的TOLL封装，将效率、功率密度和简洁设计融为一体。
