CMS8125B P沟道MOSFET —— 高性能电源管理与功率开关的优选解决方案
一、概述
CMS8125B是一款基于Trench工艺制造的P沟道增强型MOSFET，采用SOP8表面贴装封装，专为电源管理、功率开关及负载控制等应用场景设计。该器件凭借低导通电阻、高功率密度和优异的热稳定性，在消费电子、工业控制及新能源领域展现出显著的工程价值。

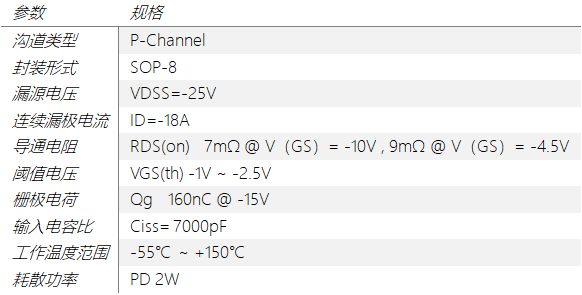

二、核心参数
以上数据摘自Cmos官网，完整参数请查阅官方数据手册。
三、设计指南
1. 负载开关电路
在负载开关应用中，CMS8125B作为P沟道MOSFET，仅需将栅极拉低即可导通，无需自举电路，电路设计大幅简化。典型设计方法为：源极接电源输入端、漏极接负载端，栅极通过电阻接地并配合一个上拉电阻至电源轨。设计时需注意VGS不超过±20V的最大额定值。
2. DC-DC功率变换
在DC-DC转换器（如Buck或Buck-Boost拓扑）中，CMS8125B可作为同步整流管或主开关管使用。推荐栅极驱动电阻选取10Ω-100Ω，配合约10nF的栅源电容以抑制振铃。低导通电阻（7mΩ）使其在大电流导通时功耗极低，有助于系统效率提升。
3. 电池反接保护电路
将CMS8125B的漏极接电池正极、源极接负载侧、栅极通过电阻分偏置，可实现低损耗的电池反接保护——当电池正接时MOSFET导通，反接时关断，保护后端电路，克服了传统二极管方案功耗高的缺陷。
四、应用场景
1、消费电子与移动设备
在笔记本电脑电源适配器开关、平板电脑的负载开关以及智能穿戴设备中的电源选择电路中，CMS8125B的低导通电阻(最大值7mΩ)显著提升设备续航与充电效率。
2、新能源与电动出行
在电动自行车、电动摩托车等电池管理系统中，CMS8125B可用于电池保护板的充放电控制开关，有效防止电池过放，保障电芯安全与长循环寿命。其-25V耐压和-18A电流能力足以应对常见的48V以下电池组保护需求。
3、通信与工业设备
在路由器、交换机等通信设备的电源热插拔控制中，CMS8125B可实现低延时、低损耗的电源切换。在工业PLC和各型传感器模块中，也可作为配电开关，为系统提供可靠的上电时序控制。
五、使用注意事项
1. 严格遵守数据手册所载的最大额定值进行设计。
2. 做好热管理：在大电流工况下，确保器件工作温度在安全范围内，必要时优化PCB散热铜皮面积。
3. 驱动电平须与阈值电压匹配：确保栅极驱动电压能使其充分导通，同时不超过±20V的栅源耐压上限。
4. 注意引脚定义与封装，避免因引脚误接或标识混淆导致电路故障。
六、结语
CMS8125B P沟道MOSFET以7mΩ的低导通电阻、-25V的耐压和SOP-8的紧凑封装，在电源管理、电池保护及功率开关等领域表现优异。选择CMS8125B，选择的是高效能、高可靠性与更简单的电路设计。
免责声明：本内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
