一、器件概述

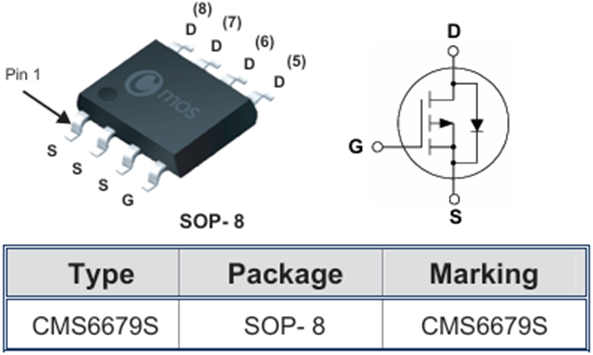

CMS6679S是广东场效应半导体(Cmos)推出的P沟道增强型功率MOSFET,采用SOP-8表面贴装封装,体积小巧、布局灵活。该器件依托先进的沟槽(Trench)工艺技术,降低了P沟道固有的物理阻碍,实现了芯片RSP极致优化。在追求极致功耗的应用场景中,如电池保护,电源开关应用电路成为电子工程师最受欢迎的选型之一。



二、核心优势

22mΩ(最大值,@VGS=-10V)的导通电阻RDS(ON),总栅极电荷Qg控制在25nC(@VGS=10V),兼顾了极低的导通损耗与迅捷的开关速度。连续漏极电流能力达18A,阈值电压VGS(th)最大值为3V,输入电容Ciss为2500pF,反向传输电容Crss为300pF,可在-55℃至+150℃的宽温范围内工作。即便在VGS仅-4.5V的低压逻辑驱动条件下,RDS(ON)亦可保持在38mΩ,意味着该器件可直接由3.3V或5V逻辑电平的GPIO或PWM输出端直接驱动,无需额外的电平转换电路,极大精简了控制回路。


三、电路设计指南

P沟道MOSFET在电路架构上具有天然的设计便利性——作为高边开关时无需像N沟道器件那样依赖自举电路,栅极只需相对于源极拉低即可导通。这一特性使CMS6679S在以下典型电路设计中游刃有余。

1、高端负载开关电路:将CMS6679S的源极接电源输入端,漏极接负载,栅极经限流电阻连接至控制信号。当控制端输出低电平时,VGS达到负压,器件导通,电流从源极流向负载。此种拓扑无需额外升压,仅需一颗下拉电阻即可完成开关控制,尤其适用于电池供电设备的电源路径管理。建议在栅极串联10Ω–100Ω电阻以抑制寄生振荡,同时在栅源之间并联10kΩ的下拉电阻,确保上电瞬间栅极电平确定,避免误开启。

2、PWM调光/调速驱动电路:得益于25nC的超低栅极电荷,CMS6679S在高频PWM开关下表现出色。以LED调光或直流风扇调速为例,PWM信号可直接驱动栅极,频率建议设置在20kHz–100kHz之间,以避开人耳可听频段同时兼顾开关损耗。需注意,高频运行时应在栅极驱动回路中控制走线电感,并适当加大栅极驱动电流以加速栅极电容的充放电过程。

3、电池反接保护电路:P沟道MOSFET是电池反接保护的经典方案。将CMS6679S的漏极接电池正极、源极接负载端、栅极接系统GND。正常接入时,电池电压经内部体二极管短暂导通后栅源电压建立,沟道完全导通,损耗极小;反接时,栅源电压为正,器件截止,负载端免受反向电压侵害。相比肖特基二极管方案,MOSFET方案的导通压降仅为Vd= I×RDS(ON),在大电流场景下功耗优势显著。

4、DC/DC同步整流应用:在降压变换器的同步整流位置,CMS6679S可替代传统肖特基整流二极管,大幅降低导通损耗。设计师需关注反向恢复特性与死区时间的配合,确保两路开关信号之间有足够的死区以防止直通。

5、布局与热管理建议:SOP-8封装虽然在18A负载下导通功耗仅为I²×RDS(ON)≈7.1W,但实际设计中应充分铺设铜箔面积以辅助散热。建议在PCB的漏极引脚处布置大面积铜皮,并通过导热过孔将热量传导至背面地层;源极多引脚并联走线有助于均流和降低引线电阻。若散热条件受限,可适当降额使用或采用两颗器件并联分担电流。


四、应用场景推广

CMS6679S凭借P沟道天然的电路简洁性与出色的参数均衡,广泛渗透于消费电子、工业控制、新能源与汽车电子等四大主航道。

应用场景一:消费电子与快充适配器。智能手机快充、移动电源、USB PD适配器等设备对功率密度和热管理要求日趋严苛。CMS6679S可用作输出端负载开关或同步整流器,实现微秒级的负载接入与切断,同时以低导通电阻压制温升,助力适配器实现小体积、高功率密度的设计目标。配合协议芯片(如SW3518S、IP2726等),可在多协议快充方案中提供可靠的功率路径控制。

应用场景二:工业电源与服务器电源。在48V母线架构的中间母线转换器或POL电源模块中,CMS6679S可作为负载开关或OR-ing冗余控制器,负责各路电源的独立通断与无缝切换。超低栅极电荷使多路并联控制下的驱动功耗保持在低位,而-55℃至+150℃的宽温工作范围则确保了严苛工业环境下的长期可靠性。

应用场景三:电动工具与电机驱动。手持电钻、角磨机、电动扳手等直流电动工具需要大电流、高可靠的功率开关。CMS6679S既可直接驱动有刷直流电机进行正反转及调速控制,也可在无刷电机驱动器的电池保护回路中用作电池反接保护或过放切断开关,SOP-8的紧凑封装亦契合手持设备对空间尺寸的约束。18A的电流能力可满足200W–500W级别的电动工具需求,配合PWM调速可实现多挡位精细化控制。

应用场景四:新能源汽车与储能系统。在车载信息娱乐系统、LED车灯驱动、电池管理系统(BMS)等汽车电子子系统中,P沟道MOSFET在极性保护和负载管理方面具备先发优势。CMS6679S适合用于车载12V系统的电源路径控制,或在便携式储能电源的电池保护板中承担充放电开关的角色。其低阈值电压特性意味着在电池电压偏低时仍能可靠导通,充分利用电池余量。与N沟道方案相比,P沟道无需电荷泵升压,系统可靠性更高。

应用场景五:智能家居与物联网终端。智能音箱、安防摄像头、传感器网关等终端产品普遍采用低电压逻辑控制器进行系统电源管理。CMS6679S可由MCU的GPIO直接驱动,实现子模块的独立休眠与唤醒,是低待机功耗设计中举重若轻的效率推手。


免责声明:本内容为技术应用探讨。在实际设计中,请务必以官方最新数据手册为准,并进行充分的仿真、原型测试与验证,以确保设计满足所有安全与性能规范。
