CMS4953BDY双P沟道MOSFET —— 高性能功率开关器件应用笔记
概述
CMS4953BDY 是一款由广东场效应半导体（Cmos）推出的双P沟道增强型功率MOSFET，采用标准的SOP-8表面贴装封装。器件内部集成两个独立的P沟道金属氧化物场效应管，具有超低导通电阻和快速开关特性，被广泛应用于LED显示屏驱动、电源管理、负载开关以及各类消费电子产品中。
作为行业经典的“4953”系列代表型号之一，CMS4953BDY 可完全兼容 CEM4953、Si4953、FDS4953 等主流品牌同类产品，是工程师在高集成度、高效率功率开关设计中的优质国产化选择。其最大漏源电压为-30V、连续漏极电流达5.1A（25°C下），导通电阻典型值60mΩ（@VGS=10V），功率耗散2.5W，在同等规格器件中具有突出的性价比。
一、核心参数

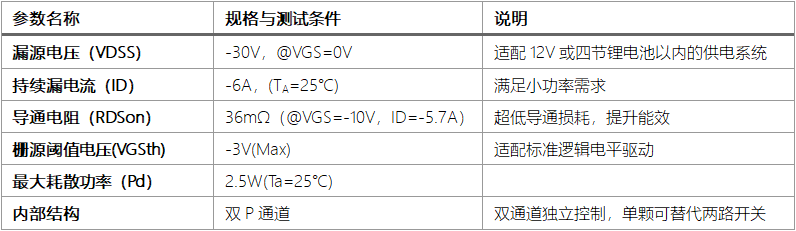

CMS4953BDY的主要电气参数如下：
CMS4953BDY采用先进的Trench（沟槽）加工技术和超高密度单元设计，在实现低导通电阻的同时，保持较小的栅极电荷，从而降低了开关损耗，适用于高频PWM应用场景。其工作结温为-55°C至+150°C，确保在严苛环境下仍能稳定运行。
二、封装结构

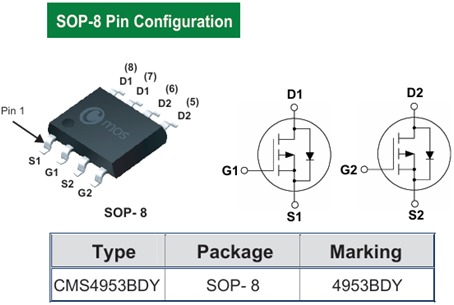

CMS4953BDY采用SOP-8封装，内含两个独立P沟道MOSFET。对于电路设计而言，正确理解引脚定义是确保电路可靠性的前提。其引脚功能分布如下图所示：
三、应用与设计指南
3.1 负载开关与电源路径管理
在便携式设备、车载电子以及多电压域系统中，CMS4953BDY可作为高效负载开关使用。双P沟道结构使其特别适合高侧开关（High-Side Switch）应用——P沟道MOSFET的导通条件为Vgs<Vgs(th)，因此栅极拉低即可导通，无需升压电路驱动栅极，电路设计更加简洁。
典型高侧负载开关电路：
CMS4953BDY的两个MOSFET通道分别用于两路独立的负载供电控制。源极连接电源输入端，漏极连接负载，栅极通过限流电阻接入MCU或控制器输出的控制信号。当控制信号输出低电平时，MOSFET导通，负载得电工作；当控制信号输出高电平或高阻态时，MOSFET截止，负载断电。CMS4953BDY的-30V耐压为负载开关提供了充足的安全余量，而60mΩ的低导通电阻确保了导通状态下的压降极小，功率损耗可控。
在双电压轨系统中，还可以利用CMS4953BDY的两个通道实现顺序上电控制或模块化断电管理，有效降低系统待机功耗，提升电源分配效率。
3.2 电池保护与充电管理
P沟道MOSFET在电池保护电路中具有天然优势——无需额外的电荷泵电路即可实现高侧开关控制。CMS4953BDY可应用于锂电池保护板的充放电通路管理，实现无损耗的电流反向阻断功能，防止电池在系统关机时异常放电，延长待机时间。
在充放电回路中，将CMS4953BDY的一个通道用于充电控制、另一个用于放电控制，配合锂电保护IC，可构建完整的单节/多节锂电池保护方案。其-30V的耐压等级可承受电池连接器可能出现的意外反接或浪涌电压，保证系统安全可靠运行。
3.3小型电机驱动与PWM调速
CMS4953BDY的双通道结构可灵活配置为半桥驱动电路，用于小型直流电机的正反转控制及PWM调速。在PWM应用中，器件的快速开关特性可降低开关损耗，提高调速精度。
将两个P沟道MOSFET的上桥臂分别通过CMS4953BDY实现驱动，配合两个N沟道MOSFET构成下桥臂，即可搭建完整的H桥电机驱动电路。P沟道MOSFET直接由低电压逻辑信号控制导通的特性，极大地简化了上桥臂驱动电路设计，省去了自举电容和电平移位电路，降低了BOM成本与PCB设计复杂度。
四、核心优势
1. 双通道高集成度：一颗SOP-8封装的CMS4953BDY即可替代两颗独立MOSFET，显著节省PCB面积，简化设计流程。
2. 超低导通电阻：最大36mΩ的RDS(on)，有效降低导通损耗，减少器件温升，提升整机能效。
3. 宽工作温度范围：-55°C至+150°C的结温范围，满足工业级和车载级应用的可靠性需求。
4. P沟道驱动便捷性：栅极拉低即可导通，无需额外升压电路，简化驱动级设计，降低整体方案成本。
5. 强大的兼容性：可完全替换TPC8303、FDS4953等主流型号，实现无缝国产化替代。
6. 稳定可靠的供应保障：广东场效应半导体作为国内功率器件供应商，可提供更短的供货周期和本地化技术支持，有效规避国际供应链波动的风险。
五、应用场景推荐

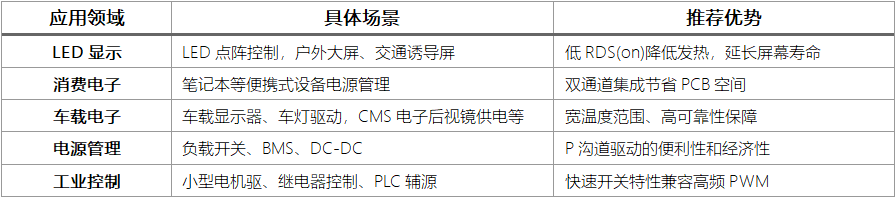

5.1 核心推广领域
5.2 推广
1、技术支持：Cmos具有经验丰富的电子工程师团队，可为用户提供必要的物料选型与电路设计方面的建议；
2、样品支持：面向LED显示屏制造商、电源模块设计公司、消费电子ODM厂商，提供免费样品，降低客户方案验证门槛。
3、物料兼容性强：针对当前使用进口4953系列或同规格的器件，CMS4953BDY具有显著的兼容性、经济性和供货稳定性的优势。
· 采购渠道：CMS4953BDY在立创商城，云汉芯城等主流电子元器件采购平台均已上线，并上传提供完整的数据手册、PCB封装库（支持EasyEDA等主流EDA工具）与应用笔记，便于工程师快速选型与设计导入。
结语
CMS4953BDY作为一款性能优异、兼容性强、成本可控的双P沟道MOSFET产品，凭借超低导通电阻、便捷的P沟道驱动特性以及高可靠性的SOP-8封装，在LED显示驱动、电源管理、负载开关和消费电子等领域展现出卓越的应用价值。对于追求高性能、高集成度与方案性价比的工程师而言，CMS4953BDY无疑是值得优先考虑的功率器件选择。欢迎有需求的客户联系广东场效应半导体及其授权代理商，获取样品、数据手册和技术支持，共同探索更多创新应用的可能。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
