双P优秀 MOS：CMSA90DP03
CMSA90DP03是采用广东场效应半导体有限公司（Cmos）先进的沟槽工艺技术，可实现低导通电阻（RDS on），同时最大限度降低功耗与散热。典型应用场景包括负载切换开关，笔记本电脑电池电源管理，笔记本电脑中负载开关，DC-DC降压电路高侧开关等。是一款高效、可靠的优秀MOS管。
卓越的电气特性

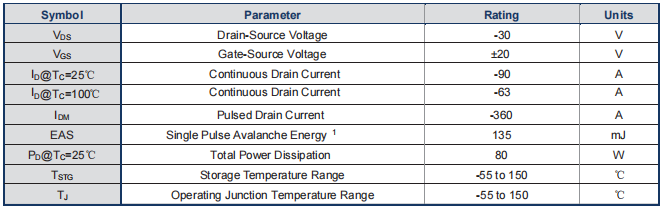

CMSA90DP03的主要电气特性包括：
耐压能力：CMSA90DP03的耐压（BVDSS）为-30V。
电流能力：在Tc=25℃条件下，其最大连续漏极电流（ID）是-90A。
雪崩能量：CMSA90DP03采用Cmos先进的专有沟槽工艺技术，100%雪崩能量测试，单次雪崩能量EAS为135mJ。

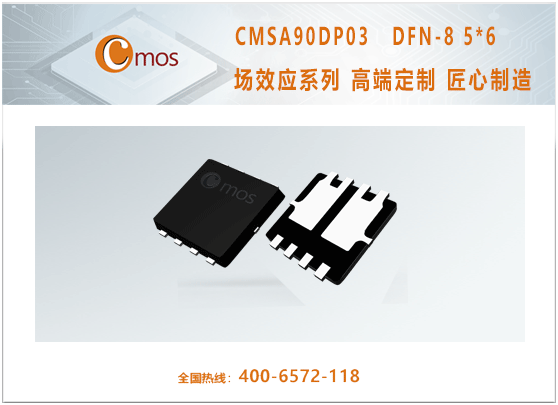

低热阻：CMSA90DP03采用DFN-8 5X6封装，具有优秀的热管理性能，其结到壳的热阻（RθJA）为1.56℃/W。

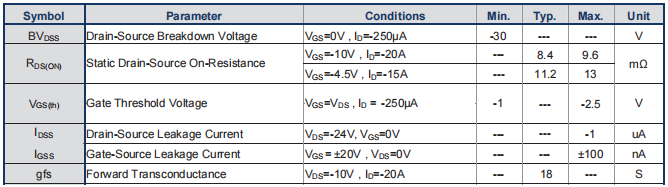

低导通电阻：在栅极电压（VGS）为-10V时，CMSA90DP03的导通电阻（RDS(on)）最大只有9.6mΩ。低导通电阻降低了导通状态下的损耗，能提高整体电路的能效，在产品应用中更高效。

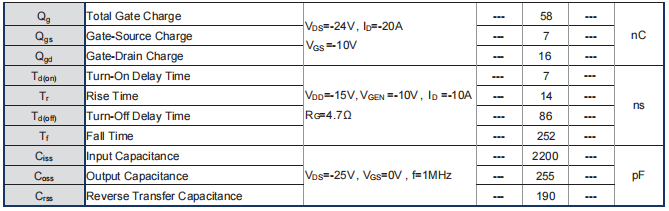

低开关损耗：低QG、结电容，使其具有优越的开关性能，和低开关损耗。
适用范围广泛
CMSA90DP03由于其优异的特性，典型应用场景包括不限于负载切换开关，笔记本电脑电池电源管理，笔记本电脑中负载开关，DC-DC降压电路高侧开关等。MOS管的低热阻、低导通电阻直接决定管子工作时的低温升、高可靠性、高能效；低QG、低结电容，使管子有较好的开关特性及低开关损耗。通过优化半导体材料和制造工艺，Cmos成功地将这些优秀特性集成到CMSA90DP03中，使其在电路应用中表现出色，能够在各种高应力环境下稳定工作。
