极致效率的功率核心 —— CMSC019N03LS MOSFET设计与应用
1. 引言
在现代电子电路设计中，提高功率密度与转换效率是永恒的追求。特别是在服务器、电信设备以及高性能计算领域，电压调节模块（VRM）和负载点（POL）转换器对功率半导体的要求日益严苛。场效应半导体（Cmos）推出的 CMSC019N03LS产品，是一款 30V 的 N沟道功率 MOSFET。该器件凭借其超低的导通电阻 Rds(on) 和优化的栅极电荷，在小型化的封装中树立了低压直流转换的效率标杆，成为高功率密度电源设计的理想选择 。
2. 核心优势
CMSC019N03LS 采用了先进的沟槽栅工艺技术，其核心性能参数体现了导通损耗与开关损耗的极致平衡：

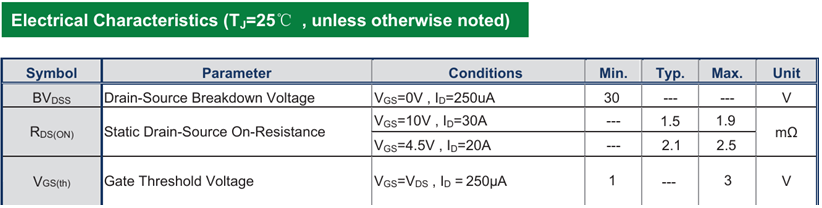

2.1 极低的导通电阻：在 10V 驱动电压下，其最大导通电阻仅为 1.9mΩ。这一特性直接决定了器件在大电流传导时的损耗极低，显著提升电源系统的整体能效 。
2.2 高电流承载能力：尽管采用紧凑的 DFN-8 3.3×3.3封装，该器件仍能处理高达50A 的连续漏极电流（Tc=25°C），峰值电流能力更强，足以应对负载动态的严苛需求 。
2.3 优化的开关性能：通过低栅极电荷（Qg 典型值22nC）优化，CMSC019N03LS 在实现快速开关的同时，有效降低了开关损耗，从而提升高频应用下的转换效率 。

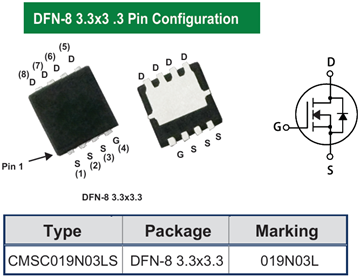

2.4 小型化封装与热管理：其采用的 DFN-8 3.3×3.3 封装不仅占板面积小，而且通过裸露的散热焊盘设计了优异的热传导路径，确保了在高功率密度布局中器件能够有效散热，保证长期运行的可靠性 。
3. 应用场景
CMSC019N03LS 的超低导通电阻与低开关损耗特性，使其在 30V 电压等级的应用中具有极佳的通用性，尤其是在对效率和空间有双重限制的场合：
3.1 同步整流 BUCK 转换器
在 12V 或 5V 输入的 DC-DC BUCK转换器中，CMSC019N03LS 通常作为同步整流的控制 MOSFET 或同步 MOSFET 使用。特别是在输出电流高达 20A-30A 的 POL 应用中，其 1.9mΩ 的导通电阻能大幅减少整流级的导通损耗，直接提升电源模块的转换效率，这对于服务器主板和数据中心通信电源至关重要 。
3.2 电池保护与电源路径管理
在电动工具、锂电池包以及便携式设备中，CMSC019N03LS 可作为理想的电池保护开关。其 30V 的耐压足以应对锂电池组的电压平台，而极低的导通阻抗意味着在充放电回路中产生的压降和热量极小，非常适合无源供电设备，有效延长电池续航能力并简化热设计 。
3.3 负载开关
在需要将电源轨分配给不同子系统的系统中，该器件可作为高效的负载开关。凭借其50A 的持续电流和很高的脉冲电流承载能力，它可以轻松应对系统中的电容性负载的冲击，同时维持后级电压的稳定性 。
4. 设计指南
为了在 PCB 设计中充分发挥 CMSC019N03LS 的性能，硬件工程师需关注以下几个关键点：
4.1 栅极驱动设计
CMSC019N03LS 的逻辑电平阈值较低（Vgs(th) 约3V），这使得它兼容 5V 和 3.3V 的逻辑电平驱动 。然而，为了获得最低的 1.9mΩ 导通电阻，推荐使用 10V 的栅极驱动电压。在设计驱动电路时，应确保驱动电压稳定，并在布局上缩短驱动信号路径，以减少寄生电感。
4.2 热管理与 PCB Layout
由于 DFN-8 3.3×3.3 封装通过底部裸焊盘散热，PCB 的热设计至关重要：
（1）散热过孔：必须在器件焊盘下方设置多个导热过孔，连接至底层或内层的“地面”，以将热量迅速传导出去。
（2）电流路径：针对50A 的大电流，必须加宽漏极和源极的布线，并采用多层并联的方式降低线路阻抗和寄生电感。
4.3 死区时间控制
当 CMSC019N03LS用于半桥拓扑（如 BUCK 转换器的高边和低边）时，必须精确控制死区时间。利用其低 Qg的特性，可以适当缩短死区时间，防止桥臂直通的同时，避免体二极管长时间导通而产生额外损耗 。
5. 总结
CMSC019N03LS通过极致的低导通电阻和紧凑的封装，为 30V 电压等级的电路设计与应用提供了卓越的解决方案。无论是用于提升服务器电源的效率，还是优化电机驱动的功耗，该器件都能表现出色。对于追求高功率密度和高可靠性的工程师而言，CMSC019N03LS 不仅是一个元器件，更是构建高效电源系统的核心功率平台。在器件选型日益多元化的今天，理解并善用此类器件的特性，将是决定电源设计成败的关键一步。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
