CMD85P04：高效能40V P沟道MOSFET设计与应用推荐
一、产品概述
在当今汽车电子和高功率工业控制领域，对功率器件的效率、可靠性和空间占用提出了极为严苛的要求。场效应半导体（Cmos）推出的CMD85P04，是一款极具竞争力的P沟道逻辑电平MOSFET。该器件专为简化高边驱动设计而优化，无需复杂的充电泵电路，为工程师提供了高性能的解决方案 。
二、核心参数
1. 极低导通电阻 RDS(on)
在有限的PCB空间内处理大电流是设计的难点。CMD85P04 在 -10V 栅极驱动下，导通电阻典型值仅为 7.3mΩ，即使在 70A 的连续漏极电流下，其导通损耗也被控制在极低水平 。
2. 逻辑电平驱动与高边优势
作为P沟道器件，该MOSFET在桥式电路中作为高边开关时，仅需简单的电平转换，无需电荷泵，大大简化了驱动电路设计并降低了EMI风险 。其逻辑电平兼容性（-2.5V即可驱动）使得它可以直接与传统的12V或5V逻辑控制器相连 。
3. 优异的开关特性与散热性能
（1）低栅极电荷 (Qg)：典型栅极总电荷仅为 80 nC，结合低RDS(on)，使得该器件的优值系数（Figure of Merit, RDS(on) × Qg）极低，确保了在高频开关应用中的效率 。
（2）宽温度范围与鲁棒性：器件支持 -55°C 至 +150°C 的工作结温，具备100%雪崩耐受测试，能够应对汽车环境下恶劣的电气冲击 。

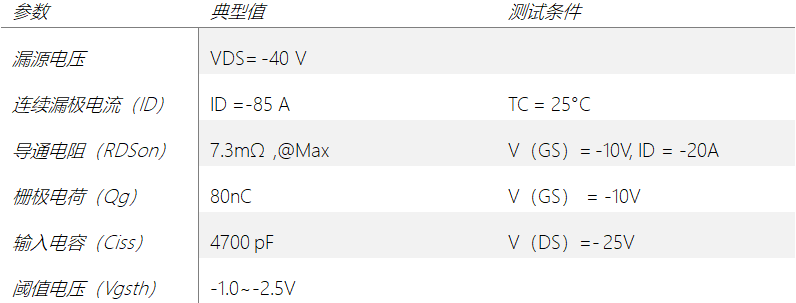

关键特性参数表
三、设计与应用推荐
基于CMD85P04的特性，它在以下几个领域具有显著的设计优势：
1. 汽车电机控制（车身与舒适系统）
在燃油泵、水泵、风扇或车窗升降的直流电机驱动中，通常采用H桥或半桥拓扑。
推荐理由：利用P沟道作为高边，N沟道作为低边，可以简化高边驱动的自举电路设计。CMD85P04的高电流能力（85A）足以应对电机的堵转电流和启动浪涌 。
2. 12V/48V DC-DC转换器与POL电源
随着48V轻度混合动力系统的普及，以及传统12V系统的复杂化，对电源转换效率要求更高。
推荐理由：极低的RDS(on)和Qg减少了转换器在导通和开关过程中的损耗，有助于提高整体效率并减小散热器的尺寸 。
3. 电池保护与反向极性保护
在电池管理系统（BMS）或车身控制模块（BCM）的输入端，P沟道MOSFET常被用作理想的二极管或负载开关。
推荐理由：40V的耐压提供了足够的降额空间应对抛负载瞬态。当用作高边隔离开关时，简单的低电压控制即可实现电源的通断，导通损耗远低于肖特基二极管 。
4. ADAS与照明系统
对于LED大灯或ADAS传感器模块的供电管理，需要紧凑且高效的电源开关。
推荐理由：TO-252封装具有极小的占板面积，同时88W的功率耗散能力保证了在严苛环境下的热可靠性 。
四、设计指南
1. 栅极驱动电压：虽然器件最大VGS可承受±20V，建议使用10~12V驱动以获取最低导通电阻，或使用4.5V~5V逻辑驱动，但此时RDS(on)会略有增加 。
2. 热管理：在85A或者连续大电流下，建议充分铺铜或连接散热片。虽然器件支持150°C结温，但长期运行在高温下会加速老化，设计时应以125°C下的RDS(on)为参考进行热计算。
结论
CMD85P04 是一款集高性能、高可靠性与设计灵活性于一身的P沟道功率MOSFET。通过P沟道的特性简化了系统架构。无论是在严苛的汽车电子领域，还是在高功率密度的工业电源中，它都是工程师实现高效率、紧凑型设计的理想选择。
免责声明： 本文内容为技术应用探讨。在实际设计中，请务必以官方最新数据手册为准，并进行充分的仿真、原型测试与验证，以确保设计满足所有安全与性能规范。
