CMD046N04 MOSFET：高效能功率切换的卓越解决方案
摘要：CMD046N04 是一款由广东场效应半导体有限公司开发的N沟道屏蔽删深沟槽工艺功率MOSFET。凭借其低导通电阻、快速开关特性及坚固的可靠性，它已成为现代高效能电源管理、电机驱动及负载开关应用中的核心组件。本文深入探讨其关键特性、电气参数，并提供实际设计指南与典型应用方案，旨在为工程师提供全面的选型与应用参考。
一、核心优势
CMD046N04优势体现在：
1.极低的导通电阻（Rds(on)）：在Vgs=10V时，最大值仅为4.6mΩ。这直接最小化了导通状态下的功耗（P = I² * Rds(on)），提升了系统整体效率，并减少了散热需求。
2.卓越的开关性能：得益于先进的硅工艺和封装技术，器件具有较低的总栅极电荷（Qg典型值25nC）和输入电容（CissTyp.1900pF）。这确保了快速的开启与关断速度，适用于高频开关应用（如DC-DC转换器），有效降低开关损耗。
3.高电流处理能力：连续漏极电流（Id）高达100A（Tc=25°C），脉冲电流能力更高。配合低Rds(on)，使其能高效处理大功率负载。
4.增强的耐用性与可靠性：
1).雪崩耐量：能够承受一定的单脉冲雪崩能量（EAS），提高了在感性负载（如电机、电感）开关过程中的鲁棒性。
2).优化的体二极管：内部集成的体二极管具有快速的恢复特性，有助于降低续流阶段的反向恢复损耗和电压尖峰。
3).逻辑电平驱动：标准栅极阈值电压（Vgs(th)(范围1V~3V），使其可与5V逻辑电平的微控制器（MCU）、驱动器直接或通过简单电路接口，简化了驱动设计。
二、 关键参数

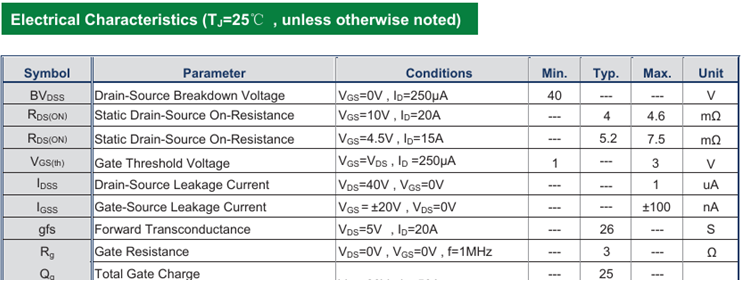

关键参数详见上表。
重要设计提醒：所有参数均与温度密切相关。实际设计中，必须参考数据手册中的“典型特性曲线”。
三、 设计指南
1. 栅极驱动设计
快速开关是发挥CMD046N04优势的关键，不当的驱动是导致效率低下甚至损坏的常见原因。
1）驱动电压（Vgs）：推荐使用10-12V驱动以实现最低Rds(on)。绝对最大栅源电压为±20V，严禁超过。
2）驱动电流能力：驱动器的峰值输出电流应满足 Ipeak = Qg / tr（或 tf）。例如，若要求上升时间tr=50ns，则 Ipeak ≈ 25nC / 50ns = 0.56A。选择栅极驱动器（如IC或晶体管）时需满足此电流需求。
3）栅极电阻（Rg）：串联一个小电阻（通常2-10Ω）可：
a.控制开关速率，降低电压电流过冲和振铃（减少EMI）。
b.限制驱动器瞬间电流。
c.避免驱动回路振荡。
4）布局：驱动回路（驱动器输出-->Rg-->MOSFET栅极-->源极-->地）面积必须最小化，以减小寄生电感，确保开关波形干净。
2. 散热与功耗管理
总功耗 Ptot = Pcond（导通损耗）+ Psw（开关损耗）。
1).导通损耗：Pcond = I_rms² * Rds(on)_hot。使用工作结温下的Rds(on)值计算。
2).开关损耗：Psw ≈ 0.5 * Vds * Id * (tr+tf) * fsw。其中fsw为开关频率。在高频应用中此项占主导。
3).结温计算：Tj = Ta + Ptot * Rθja，或 Tj = Tc + Ptot * Rθjc。其中Ta为环境温度，Tc为壳温，Rθja/Rθjc为热阻。必须保证Tj< 最大额定结温150°C。对于TO-220封装，加装适当散热器是处理大功率的必需手段。
3. 保护电路
1).过压保护（Vds）：在感性负载两端使用吸收电路（如RCD snubber）或TVS管，以钳位关断时产生的电压尖峰。
2).过流保护：通过电流检测电阻、霍尔传感器或驱动IC的desat功能实现，快速关断MOSFET。
3).静电放电（ESD）：尽管器件内部有保护，但在装配和测试中仍需遵循ESD安全规程。
四、 典型应用场景
1. 同步整流（DC-DC转换器）：在Buck、Boost或同步Buck转换器的作为同步整流管。其低Rds(on)能极大降低传统肖特基二极管带来的传导损耗，尤其适用于输出电流大（>10A）、效率要求高的场合，如服务器电源。
2. 电机驱动（全桥/H桥）：在电动工具、无人机电调、工业风扇驱动中作为功率开关。其高电流能力和快速开关特性可实现高效的PWM调速。需注意并联使用时的均流问题及针对反电动势的保护。
3. 负载开关与电源路径管理：用于电池供电设备、分布式电源系统中的智能负载通断控制。低栅极阈值便于MCU直接控制，极低的关断漏电流有助于降低待机功耗。
4. 高频逆变与DC-AC变换：在小型UPS、太阳能微逆的高频逆变环节，其快速开关特性有助于提高功率密度和波形质量。
五、 总结
CMD046N04 MOSFET以其优异的导通与开关性能的平衡，为工程师提供了低压大功率级别应用中实现高效、紧凑且可靠设计的强大工具。成功应用的关键在于：充分理解其电气参数的温度特性、设计一个强劲且干净的驱动电路、并进行严谨的热设计。在日益追求能源效率与功率密度的现代电子系统中，正确应用CMD046N04将显著提升产品的竞争力。
免责声明： 本文档为技术应用文案，具体设计请以实际器件数据手册为准，并在原型设计中充分考虑安全裕量、测试验证及法规符合性。
