高效能功率转换核心 —— 深度解析CMD80P06A设计与应用
一、产品概述
MOSFET分立器件根据其导电通道类型，分为N沟道MOSFETs和P沟道MOSFETs。P沟道MOSFETs依赖空穴为主要电荷载流子而产生空穴电流，而N沟道器件利用电子产生电子流。由于电子迁移率大约是空穴的2~3倍，因此，在P沟道器件中移动空穴比在N沟道器件中移动电子，更具挑战性。这也是P沟道MOSFET具有更高通态电阻的原因。因此，对欲使和N沟道相同芯片尺寸的P沟道MOSFETs而言，实现相同的通态电阻（RDS(on)），是不太现实的。
然，在实际应用中，为实现P沟道与N沟道MOSFET相同的通态电阻RDS(on)，通常是将P沟道晶圆尺寸增加2~3倍，因此，在低导通损耗至关重要的大电流应用场景中，具有较低RDS(on)的大晶圆面积P沟道MOSFET并非理想选择。另外，虽然具有较大芯片尺寸P沟道器件提供了更好的热性能，但表现出更大的固有电容，从而导致更高的开关损耗。当系统工作在高开关频率时，这一缺点显著影响了器件的开关损耗。基于此，场效应半导体开关发出了一款CMD80P06A采用先进沟槽工艺制造的P沟道增强型功率MOSFET，其设计遵旨就是既能在大电流应用场景中实现低导通损耗，又可以在高开关频率电路中实现较低的开关损耗。为电子系统提供高效率、高可靠性的功率开关解决方案。
二、关键电气特性与性能优势

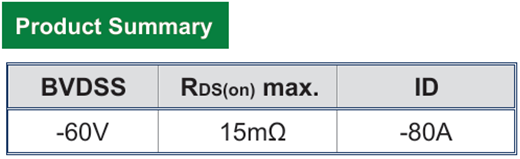

1. 卓越的导通性能：极低的RDS(on)是CMD80P06A最突出的优势。在驱动电压VGS=-10V时，最大导通电阻仅为15mΩ。这意味着在相同电流条件下，器件产生的导通压降和热损耗远低于同类标准产品，直接提升了系统效率，并放宽了散热设计要求。
2. 强大的电流处理能力：连续漏极电流（ID）高达-80A，脉冲电流（IDM）可达-320A，确保了其在应对电机启动和转子堵转、负载突变等大电流冲击时的稳定性和可靠性。
3. 优异的开关特性：低栅极电荷（Qg）和低输入电容（Ciss）使得CMD80P06A具有快速的开关速度，这有助于减少开关过渡期的损耗，尤其在高频开关电源应用中至关重要，能有效提升转换器的工作频率和功率密度。
4. 稳健的安全工作区（SOA）：其SOA曲线宽裕，在特定脉冲条件下能承受较高的电压电流乘积，提供了良好的抗短路和过载能力。
三、关键设计考量与指南
成功应用CMD80P06A，离不开周密的电路设计与布局。以下是核心设计要点：
1. 栅极驱动设计：
（1）驱动电压：确保提供充足且稳定的负驱动电压。推荐在VGS=-10V下工作以获得最低的RDS(on)。绝对最大栅源电压为±20V，设计时必须留有足够余量，避免栅极过压击穿。
（2）驱动电流与速度：开关速度由驱动电路对栅极电容（Ciss）的充放电能力决定。需根据开关频率要求，计算所需的峰值驱动电流（Ig = Qg / tr，其中tr为期望的上升时间），并选择具备足够电流输出能力的栅极驱动器或设计合适的推挽驱动电路。过慢的开关会导致损耗增加，过快则可能引起电压过冲和EMI问题。
（3）栅极电阻（Rg）：根据P沟道MOSFET的应用特点，须选择合适的栅极分压电阻。以确保VGS足够大能完全驱动MOSFET(绝对值），需要注意选择分压电阻的大小，控制开关速度以平衡损耗与EMI，并提高抗干扰能力。
2. 散热与PCB布局管理：
（1）热阻分析：CMD80P06A的低损耗特性需通过有效的散热才能完全发挥。计算系统最大功耗（Ptot = ID² * RDS(on) + 开关损耗），结合器件结到环境的热阻（RθJA），评估温升（ΔTj = Ptot * RθJA）。确保结温（Tj）始终低于最大额定值125°C（考虑到温度裕量）。
（2）PCB散热设计：充分利用其TO-263（D²PAK）封装优异的散热能力。设计大面积、厚铜皮的PCB敷铜作为散热片，并尽可能使用多层板的内层或背层进行热扩散。增加散热过孔阵列，将热量快速传导至PCB背面或内部铜层。在高温或大功率应用中，必须考虑加装外部散热器。
（3）低寄生电感环路布局：功率回路（从输入电容，经MOSFET，到负载或输出电容）的布线应尽可能短、宽、直，以最小化寄生电感。高di/dt回路中的寄生电感会引起危险的电压尖峰，增加开关应力并产生EMI。输入/输出滤波电容应紧靠MOSFET引脚放置。
3. 保护电路：
（1）过压保护措施：在感性负载（如电机）应用中，漏极可能因关断时的电流突变产生高电压尖峰。建议在漏源极之间并联RC缓冲电路（Snubber）或瞬态电压抑制二极管（TVS），以吸收能量、钳位电压。
（2）静电放电（ESD）保护：尽管器件内部已有基本保护，但在易受ESD影响的环境中，仍建议在栅源极间加入稳压二极管或TVS进行额外保护。
四、典型应用场景与电路实例
1. 同步整流（Synchronous Rectification）：

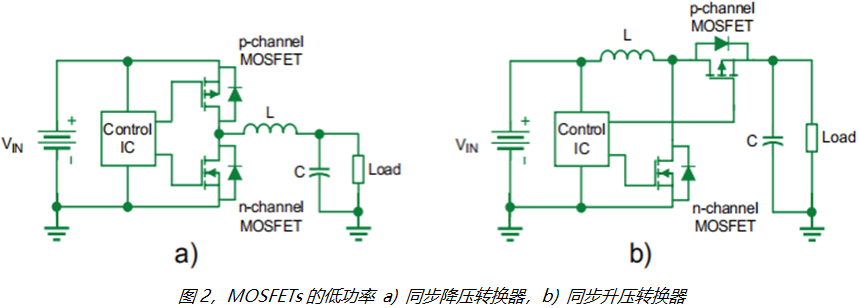

在DC-DC降压（Buck）或升压（Boost）转换器的低压侧（Low-Side），CMD80P06A可替代传统的肖特基二极管（如图2）。其极低的RDS(on)能大幅降低整流通路上的压降和损耗，尤其在大电流输出（如服务器电源）应用中，效率提升尤为显著。设计时需注意与控制器驱动的死区时间（Dead Time）设置，防止上下管直通。
2. 电机驱动与H桥电路：
作为P沟道器件，CMD80P06A与N沟道MOSFET组合构成H桥的“高边”（High-Side）开关时，其驱动电路相对简单（栅极需负压或自举电路）。在电池供电的机器人、电动工具中，用于驱动有刷直流电机或步进电机。其大电流能力和耐用性保证了驱动的强劲与可靠。
3. 负载开关与电源分配：
利用MOSFET作为理想开关的特性，CMD80P06A可用于系统内部的电源路径管理，实现不同功能模块的智能上电/断电。通过微控制器GPIO控制其栅极，可以近乎零损耗地通断高达数十安培的负载电流，并支持热插拔缓冲控制。
4. DC-DC转换器中的高端开关：
在某些非对称或特定拓扑的DC-DC电路中，可直接使用P沟道MOSFET作为输入侧的高端开关，简化了驱动设计（无需专用的高边驱动IC或自举电路）。
五、选型对比与总结
相较于通用型P-MOSFET，CMD80P06A在“导通电阻-电流容量-封装热性能” 这个铁三角中取得了卓越平衡。在选择时，工程师应将其与同类竞品在以下维度进行对比：特定VGS下的RDS(on)、总栅极电荷Qg、封装热阻RθJC/JA，以及成本。对于追求高效率、高功率密度且散热条件受限的中高功率应用，CMD80P06A凭借其极低的导通损耗和出色的封装散热能力，提供了显著的性能优势。
总而言之，CMD80P06A不仅仅是一个功率开关元件，更是优化系统能效、可靠性和功率密度的关键引擎。深入理解其特性，并遵循严谨的热管理与布局布线原则，方能最大化释放其性能潜力，打造出具有市场竞争力的高端电源与驱动解决方案。
CMD80P06A在电池保护，反极性保护，HS负载开关、电机控制、DC-DC转换及低压逆变器等应用场景，是工程师实现紧凑、高效电源设计的理想选择。
免责声明：在实际设计应用中，请务必参考Cmos官方发布的最新版CMD80P06A数据手册，并以手册参数为最终设计依据。
