驾驭功率之魂：CMA40N25P MOSFET
引言：
一颗历久弥坚的功率开关！
在功率电子领域，CMA40N25P N沟道增强型MOSFET堪称经典。尽管新型器件层出不穷，但其在高达250V/40A的功率等级中展现出的鲁棒性、高性价比和广泛的可获得性，使其在工业电机驱动、电源转换和音频放大等要求苛刻的应用中依然占据着不可动摇的地位。成功驾驭CMA40N25P，不仅是选择一个元件，更是采纳一套经过时间淬炼的功率处理哲学。
本文旨在深入探讨CMA40N25P的应用设计精髓，帮助您释放其全部潜力，并助您构建出稳定、高效且可靠的功率系统。
一、核心优势
1. 内部结构与封装
特点：TO-3P封装具有卓越的散热能力和极低的热阻值，是追求高功率应用场景主要的封装之一。
2. CMA40N25P并非为追求极致效率的超高频应用而生，它的真正价值在于在中等频率下处理大功率的稳健表现。
1）.部分参数：

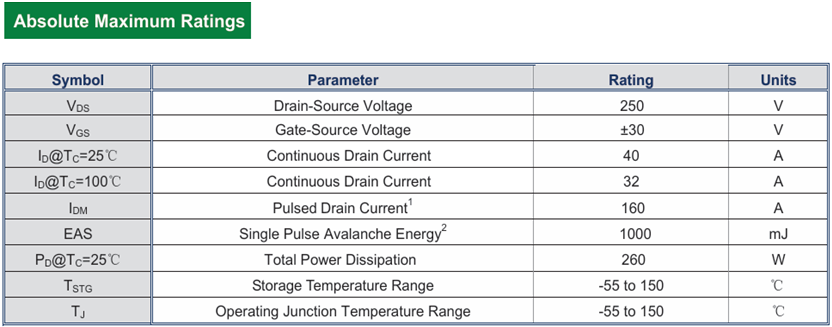

2）.关键参数及设计指南：
①VDS= 250V： 为其提供了在110V AC整流后母线电压（约160V）下工作的安全裕量。
设计建议： 在110V系统中，需谨慎评估浪涌电压，250V是其耐压极限，必须配备有效的尖峰吸收电路。
②Rds(on)max = 80mΩ： @Vgs=10V时。这是其导通损耗的核心。
设计建议： 确保栅极驱动电压始终高于10V（推荐12-15V），以充分利用其低导通电阻的优势。
③Qg=63nC： 总栅极电荷。这是驱动设计的核心。
设计建议： 它需要一个能够提供瞬间峰值电流的驱动电路，而非一个简单的逻辑电平输出。
3）.设计遵旨： CMA40N25P的设计应围绕 “稳定压倒一切” 的原则。其封装（TO-3P）本身就意味着强大的散热能力，设计的重心应放在如何平缓开关瞬态、管理热累积和杜绝潜在失效模式上。
二、设计指南
1. 栅极驱动：
驱动CMA40N25P，如同指挥一位力量强大的歌唱家，需要精准而有力的“指挥棒”。
挑战：大的Qg意味着在高速开关时，需要较大的瞬时驱动电流（Ig = Qg / Tr）。驱动电流不足会导致开关速度缓慢，从而急剧增加开关损耗。
解决方案：
①专用驱动IC：使用如IR2110、TC4427、UCC27324等专用栅极驱动器。它们能提供2A以上的峰值拉/灌电流，是高性能设计的不二之选。
②推挽式/图腾柱分立电路：作为高性价比方案，由NPN/PNP对管构成的推挽放大器能有效提升驱动电路的电流输出能力。
③栅极电阻Rg的精确配置： Rg并非越小越好。通常在10Ω至100Ω之间。较小的Rg（如22Ω）可加速开关，减少损耗，但会增大电压电流应力与EMI。较大的Rg（如100Ω）可抑制振铃和过冲，提升EMI性能，但代价是更高的开关损耗。
精妙技巧：考虑使用非对称驱动（开通电阻小，关断电阻大），以实现快速开通降低开通损耗，同时温和关断以抑制关断电压尖峰。
2. 散热管理：
CMA40N25P的TO-3P封装是其散热的优势，但也对设计提出了高要求。
挑战： 即使在导通损耗仅为Pcon = ID2* Rds(on) = 40A² * 0.080Ω = 32W的情况下(注：该取值仅作为定性分析之用，实际应用中，为安全起见DS之间电流能力会有被限制），结温会急剧上升。
解决方案：
热模型计算：
Tj = Ta + P（total）* RθJA
其中 RθJA = RθJC + RθCS + RθSA。
RθJC（结到壳）： 器件固有，约0.48℃/W。
RθCS（壳到散热器）： 依赖导热硅脂和安装压力，典型值0.1-0.5℃/W。
RθSA（散热器到环境）： 由散热器尺寸和风冷条件决定。
实践指南： 对于50W以上的功耗，一个大型铝挤散热器配合强制风冷是必需的。通过螺钉和弹簧垫圈将MOSFET牢固压接在散热器上，确保最小的接触热阻。（注：使用M3号螺钉，力矩不要超过0.5N.m）
3. 开关轨迹与保护：
CMA40N25P的失效往往发生在开关瞬间。
挑战： 寄生电感（尤其是源极引线电感）会在快速关断时产生巨大的电压尖峰Vspike = L * di/dt，可能使Vds超过250V，导致器件雪崩击穿。
解决方案：
低电感布局： 构建紧致的功率回路。直流母线电容应尽可能靠近MOSFET的D-S极，并使用宽而短的铜箔布线。
吸收电路：
RC吸收电路： 跨接在D-S极，能有效阻尼振铃并抑制电压尖峰。这是最通用、最可靠的保护手段。
RCD钳位电路： 在反激式开关电源等存在漏感尖峰的拓扑中更为有效，能主动将能量吸收并耗散。
三、应用场景
CMA40N25P具有稳定的电气性能，非常适合用于开关电源，电机控制，逆变器，功放和脉冲电源等具有瞬时高能量的电子电路和设备中。
应用实例：
例一：500W半桥开关电源（SMPS）
拓扑： 半桥LLC谐振变换器。这是CMA40N25P发挥其高压优势的理想舞台。
设计要点：
驱动： 使用两个IR2110分别驱动高边和低边CMA40N25P，利用自举电路简化设计。
同步： 两颗CMA40N25P的驱动必须设置死区时间，防止共通直通发生。
保护： 在每只MOSFET的D-S之间设置RC吸收电路，参数通过实验调试确定（如10Ω + 0.1uF）。
散热： 将两只MOSFET安装在同一大型散热器上，并采用绝缘垫片以实现电气隔离。
例二：300W D类音频功率放大器
拓扑： 全桥或半桥D类放大器。
设计要点：
开关速度： 由于音频PWM频率较高（通常300kHz-500kHz），开关损耗占主导。此时，优化驱动电路（低Rg）和选择低Qg为侧重点。同时，必须使用高性能驱动IC并极致优化布局以减小寄生电感。
EMI/EMC： 高速开关是EMI的主要来源。精心调整栅极电阻Rg是平衡效率和EMI的关键。在输出端必须使用LC“斩波”来过滤重建音频信号。
结论
CMA40N25P是一位可靠的“功率老兵”。成功应用它的关键，在于深刻理解其大栅极电荷和高压大电流的特性，并以此为基础，构建一个强悍的驱动、高效的散热和全面的保护三位一体的系统。作为半导体行业资深从业者，我想说的是，伟大的功率设计不在于使用最炫酷的元件，而在于通过精妙的工程，让一个经典器件在系统中稳定、持久地发挥其全部能量。
驾驭CMA40N25P，即是驾驭功率电子设计的基石智慧。
免责声明： 本文档旨在提供高水平的设计指导。在实际电路设计中，请务必参考官方最新数据手册，并通过严格的仿真和实验进行验证。
