CMF65R080SD MOSFET释放高效潜能
——您的高功率密度、高可靠性电源解决方案之选
在追求更高效率、更小体积和更强可靠性的电源设计领域，选择合适的功率开关器件至关重要。场效应半导体长期钻研于超级结工艺,历经二十五年发展，在超级结半导体技术上不断创新，推成出新，开发出一系列成功的产品。CMF65R080SDMOSFET正是在这样的条件下应用而生。
CMF65R080SD 核心优势一览：
一、封装形式

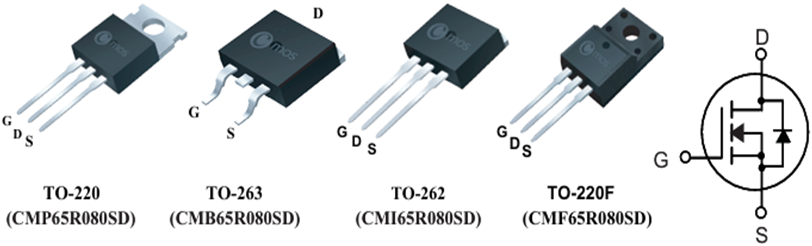

图示为CMF65R080SD的封装形式和内部拓扑图，采用四种常规封装形式，极大地丰富了客户电路设计的选择性，如有特殊需求，我们可提供定制化封装。

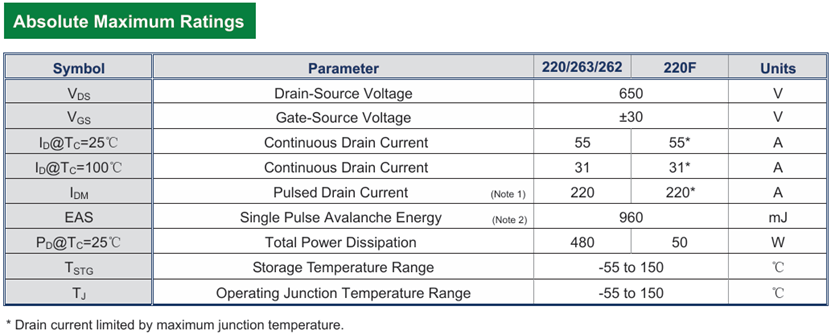

二、基础参数
耐压等级：650V
持续漏极电流：55A(@TC=25℃)
饱和态内阻：75mΩ
三、核心优势
卓越效率：超低导通电阻 (Rds(on) = 75mΩ@Vgs=10V) 和优化的开关特性 (低 Qg, Qgd, Qrr)，显著降低导通损耗和开关损耗，助力系统效率轻松突破行业标杆。
高功率密度：优异的损耗控制能力，允许在更小的空间内处理更大的功率，或显著简化散热设计，是紧凑型设计的理想选择。
650V 坚固耐压：提供宽裕的电压裕量，确保在各种输入电压波动和开关应力下稳定可靠运行。
多形式封装：经典的大电流、强散热封装形式，易于焊接、安装和散热管理，非常适合中高功率应用。
全新的芯片设计语言：场效应半导体全新一代超级结技术，带来行业领先的性能与性价比平衡。
四、应用领域
CMF65R080SD应用场景推荐：
1. 服务器/数据中心电源 (SMPS)：
在功率因数校正 (PFC) 升压级和 DC-DC 转换级 (如 LLC 谐振半桥/全桥) 中担任主开关管。
其高效率特性直接降低数据中心运营成本和碳排放。
高功率密度助力打造更紧凑、更高功率输出的服务器电源模块。
2. 工业电源与适配器：
工业自动化设备、通信设备、大功率 LED 驱动电源的核心开关器件。
坚固耐压和优秀的散热性确保在工业环境下的长期可靠运行。
高效能显著降低设备温升，提升系统寿命。
3. 光伏逆变器：
适用于组串式和微型逆变器的 DC-DC BOOST 升压级或 DC-AC 逆变桥臂。
低损耗特性最大化太阳能板的能量转换效率，提升发电收益。
650V 耐压适应光伏系统常见的直流高压母线。
4. 电动汽车充电桩 (模块)：
在交流充电桩 (AC Charger) 或直流快充桩 (DC Charger) 内部的 AC-DC 或 DC-DC 功率转换模块中发挥关键作用。
高效率意味着更少的能量浪费为热量，降低散热需求和运行成本。
高可靠性是充电基础设施不可或缺的要求。
5. 不间断电源 (UPS)：
用于在线式 UPS 的整流/PFC 级和逆变输出级。
保障关键负载供电的稳定性和效率，尤其在电池供电模式下，效率提升意味着更长的后备时间。
五、选择 CMF65R080SD
性能与成本完美平衡：全新的超级结技术提供了极具竞争力的单位面积导通电阻 (Rds(on)×A)，性价比突出。
简化设计：优异的开关特性和热性能有助于简化驱动电路设计和散热设计，缩短开发周期。
场效应半导体品质保证：源自专业团队的长期深耕，提供卓越的稳定性和供货保障。
成熟封装： TO-220、TO-220F、TO-263、TO-262 封装工艺成熟，供应链广泛，生产良率高。
即刻行动，赋能您的下一代高效电源设计！
选择场效应半导体CMF65R080SDMOSFET，您将获得提升系统效率、缩小产品体积、增强可靠性的关键利器。无论是追求极致效率的服务器电源，还是要求严苛的工业设备或新能源应用，CMF65R080SD 都是值得信赖的解决方案。
立即联系您的场效应半导体授权分销商，或访问场效应半导体官网，获取 CMF65R080SD的详细规格书及相关服务！
官方网站：WWW.CMOSFET.COM
（注：实际应用中请以场效应半导体官方数据手册为准，结合具体工况验证设计。）
让效率与可靠性，成为您产品的核心竞争力！
